3 Rohrleitungen und
Kältemittelmenge

Lötarbeiten
V O R S I C H T
• Beim Löten Stickstoffgas einsetzen. Bei Verwendung von Sauerstoff, Acetylen oder Fluorkohlenstoffgas kommt es zu
Explosionen bzw. zur Bildung giftiger Gase.
• Wenn beim Löten ohne Stickstoff gearbeitet wird, bildet sich im Rohr ein starker Oxidierungsfilm. Dieser Film wird nach
der Inbetriebnahme abgelöst und zirkuliert im Kühlkreislauf, so dass u.a. die Drosselventile verstopfen können und der
Kompressor beeinträchtigt wird.
• Verwenden Sie beim Einsatz von Stickstoffgas während des Lötvorgangs ein Reduzierventil. Der Gasdruck sollte bei
0,03 bis 0,05 MPa gehalten werden. Bei zu hohem Druck auf die Leitung kommt es zu einer Explosion.

Kältemittelmenge
V O R S I C H T
• Aufgrund der Explosionsgefahr keinesfalls SAUERSTOFF, ACETYLEN oder sonstige entzündliche oder giftige Gase in
den Kühlkreislauf einspeisen. Zur Durchführung von Lecktests oder Luftdichtigkeitstests empfehlen wir sauerstofffreien
Stickstoff zu verwenden. Gase dieser Art sind außerordentlich gefährlich.
• Verbindungen und Konusmuttern an den Rohranschlüssen vollständig isolieren.
• Die Flüssigkeitsleitung vollständig isolieren, um ein Nachlassen der Leistung zu vermeiden. Andernfalls kommt es auf
der Leitungsoberfläche zu Kondensation.
• Kältemittel korrekt einfüllen. Bei zu großer oder zu kleiner Kältemittelmenge ist ein Kompressordefekt die Folge.
• Prüfen Sie sorgfältig auf Kältemittellecks. Bei umfangreichem Kältemittelaustritt können Atembeschwerden auftreten;
bei offenem Feuer in dem entsprechenden Raum können sich gesundheitsschädliche Gase bilden.
• Bei zu festem Anziehen der Konusmutter kann diese nach längerer Zeit brechen und ein Kältemittelleck zur Folge
haben.


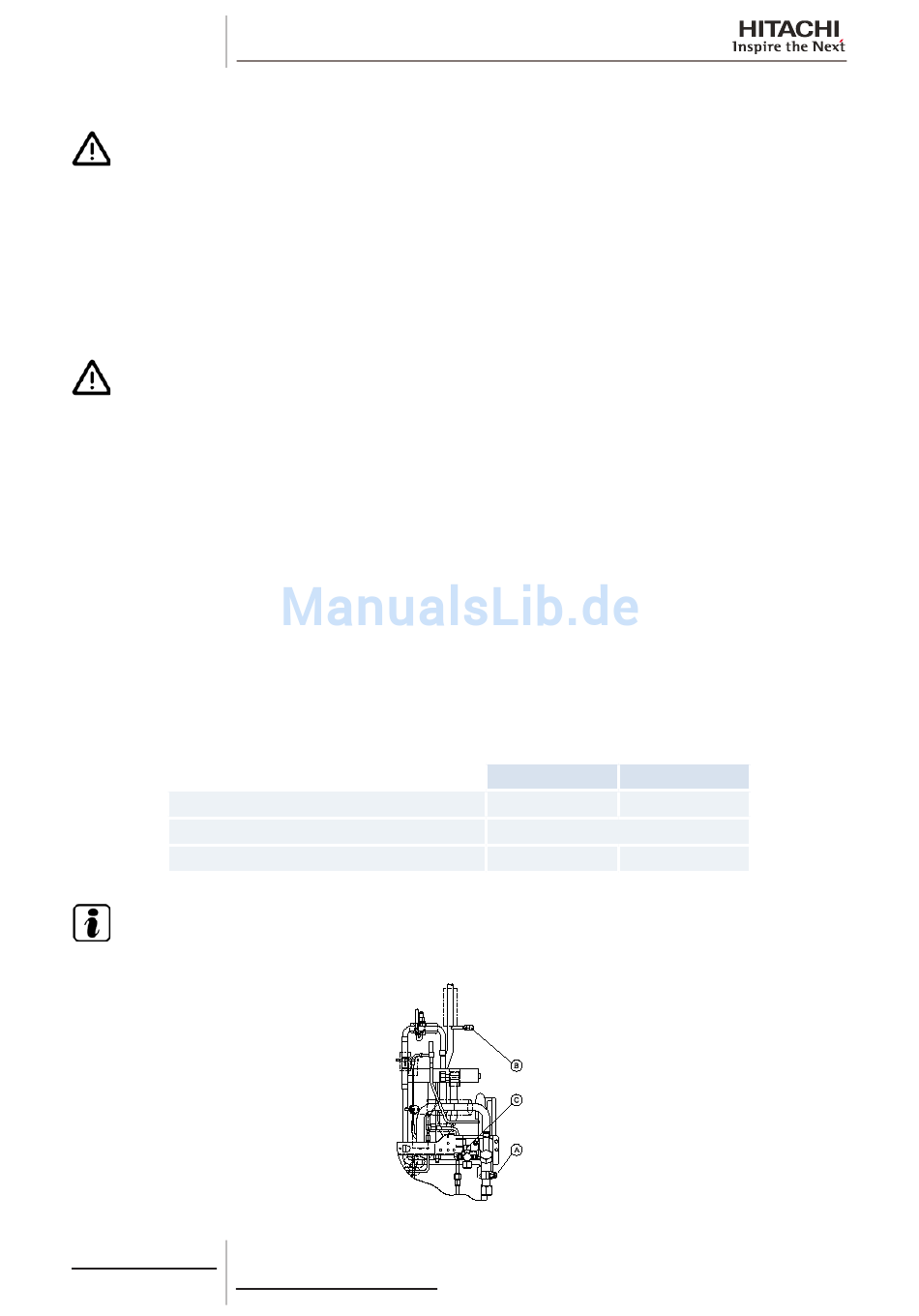

Vorsicht! Kontrollmuffe steht unter Druck
Verwenden Sie bei der Druckmessung die Kontrollmuffe des Gasabsperrventils (A) und die Kontrollmuffe der Flüssigkeits-
leitungen (B).
Schließen Sie dann das Druckmessgerät gemäß der folgenden Tabelle an, da Hoch- und Niederdruckseite je nach Betrie-
bsart wechseln.
Kontrollmuffe des Gasabsperrventils "A"
Kontrollmuffe für Leitung "B"
Kontrollmuffe des Flüssigkeits-Absperrventils "C"
H I N W E I S
Achten Sie darauf, dass beim Entfernen der Füllschläuche kein Kühlmittel und kein Öl auf elektrische Bauteile tropft.
48
SMDE0068 rev.1 - 10/2012
Kühlbetrieb
Heizbetrieb
Niederdruck
Hochdruck
Ausschließlich für Vakuumpumpe
Hochdruck
Niederdruck
