3 Rohrleitungen und
Kältemittelmenge

3.1 Allgemeine Hinweise

Verbinden Sie alle Leitungen so nah wie möglich an dem Gerät, damit sie im Bedarfsfall leicht abgeklemmt werden können.
V O R S I C H T

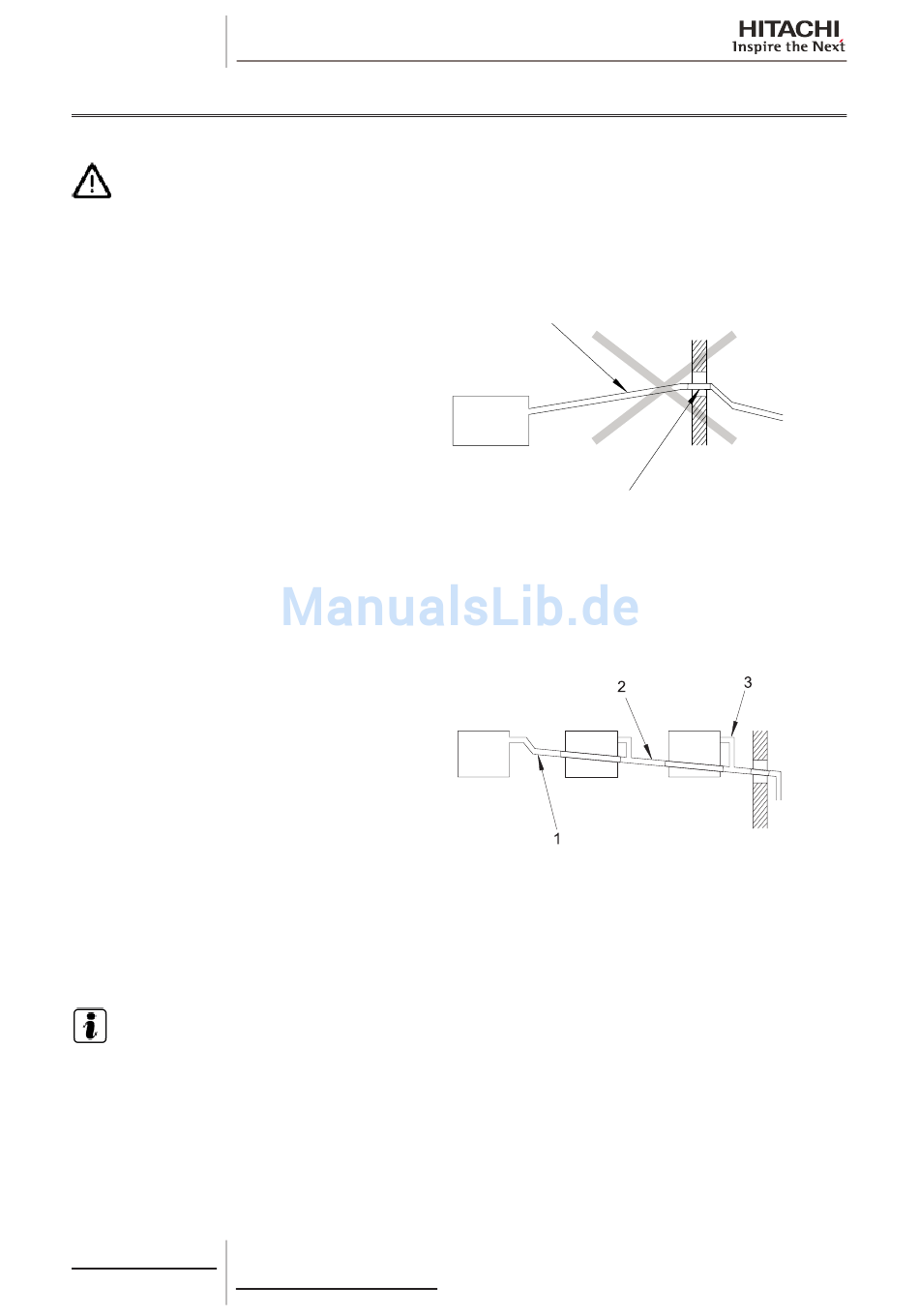

Die Abfluss-Rohrleitung nicht in aufsteigender Position montieren. Andernfalls kann das Abflusswasser nicht ablaufen
und würde bei abgeschaltetem Gerät zurück ins Gerät fließen und zu Auslaufen führen. Das Gerät immer höher als den
Ausgang der Rohrleitung installieren. Auf diese Weise wird sichergestellt, dass das Wasser ungehindert abfließen kann.
1 Gemeinsame Abflussleitungen.
2 Ansteigend.
Verbinden Sie die Abflussleitungen nicht mit Sanitär- und Abflussleitungen oder anderen Abflussleitungen.
Wenn die gemeinsame Abflussleitung an andere Innengeräte angeschlossen wird, muss jedes Innengerät höher als diese
Leitung liegen. Der Leitungsdurchmesser der gemeinsamen Abflussleitung muss der Gerätegröße und der Anzahl der
Geräte entsprechen.
1 Gemeinsame Abflussleitungen.
2 Neigung von 4% (1/25) bis 1% (1/100)
3 Abflussleitungsanschluss.
Die Abflussleitung muss isoliert werden, wenn sie in Räumen installiert ist, in denen es zu Kondenswasserbildung an der
Rohroberfläche kommen kann. Das Kondenswasser kann herunter tropfen und Schäden verursachen. Die Isolierung der
Abflussleitung ist erforderlich, damit kein Dampf austritt und es nicht zur Bildung von Kondenswasser kommt.
Der Abflussabscheider sollte in der Nähe des Innengeräts - entsprechend der guten Verfahrensweise - installiert wer-
den, und er muss mit Füllwasser getestet werden, um einen korrekten Abfluss zu überprüfen. Binden oder klemmen Sie
Abflussleitung und Kältemittelrohr nicht zusammen.
H I N W E I S
• Installieren Sie die Drainage entsprechend den lokalen und nationalen Vorschriften.
• Für das Modell RPI-10 PS muss ein Abflussabscheider installiert werden.
38
SMDE0068 rev.1 - 10/2012
FALSCH
1
2
RICHTIG
