11 Fehlerbehebung
3

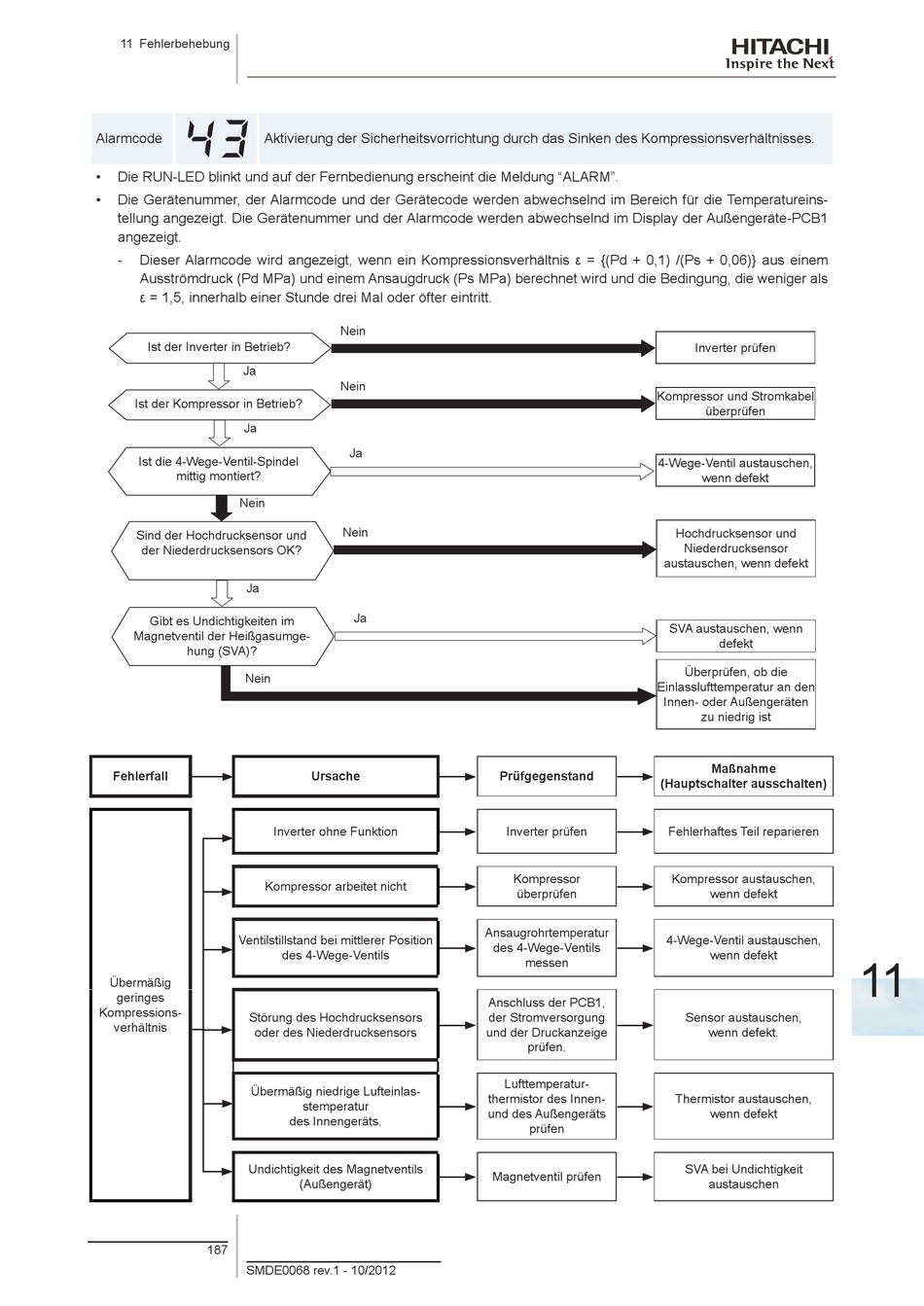

Alarmcode Aktivierung der Sicherheitsvorrichtung durch das Sinken des Kompressionsverhältnisses.
• Die RUN-LED blinkt und auf der Fernbedienung erscheint die Meldung "ALARM".
• Die Gerätenummer, der Alarmcode und der Gerätecode werden abwechselnd im Bereich für die Temperatureins-
tellung angezeigt. Die Gerätenummer und der Alarmcode werden abwechselnd im Display der Außengeräte-PCB1
angezeigt.
- Dieser Alarmcode wird angezeigt, wenn ein Kompressionsverhältnis ε = {(Pd + 0,1) /(Ps + 0,06)} aus einem
Ausströmdruck (Pd MPa) und einem Ansaugdruck (Ps MPa) berechnet wird und die Bedingung, die weniger als
ε = 1,5, innerhalb einer Stunde drei Mal oder öfter eintritt.
Ist der Inverter in Betrieb?
Ja
Ist der Kompressor in Betrieb?
Ja
Ist die 4-Wege-Ventil-Spindel
mittig montiert?
Nein
Sind der Hochdrucksensor und
der Niederdrucksensors OK?
Ja
Gibt es Undichtigkeiten im
Magnetventil der Heißgasumge-
hung (SVA)?
Nein
Fehlerfall
Kompressor arbeitet nicht
Ventilstillstand bei mittlerer Position
Übermäßig
geringes
Kompressions-
Störung des Hochdrucksensors
verhältnis
oder des Niederdrucksensors
Übermäßig niedrige Lufteinlas-
Undichtigkeit des Magnetventils
187
SMDE0068 rev.1 - 10/2012
Nein
Nein
Ja
Nein
Ja
Ursache
Inverter ohne Funktion
des 4-Wege-Ventils
stemperatur
des Innengeräts.
(Außengerät)
Kompressor und Stromkabel
4-Wege-Ventil austauschen,
Einlasslufttemperatur an den
Prüfgegenstand
Inverter prüfen
Kompressor
überprüfen
Ansaugrohrtemperatur
des 4-Wege-Ventils
messen
Anschluss der PCB1,
der Stromversorgung
und der Druckanzeige
prüfen.
Lufttemperatur-
thermistor des Innen-
und des Außengeräts
prüfen
Magnetventil prüfen
Inverter prüfen
überprüfen
wenn defekt
Hochdrucksensor und
Niederdrucksensor
austauschen, wenn defekt
SVA austauschen, wenn
defekt
Überprüfen, ob die
Innen- oder Außengeräten
zu niedrig ist
Maßnahme
(Hauptschalter ausschalten)
Fehlerhaftes Teil reparieren
Kompressor austauschen,
wenn defekt
4-Wege-Ventil austauschen,
wenn defekt
Sensor austauschen,
wenn defekt.
Thermistor austauschen,
wenn defekt
SVA bei Undichtigkeit
austauschen
