3.4 Kältemittelleitungsgröße
3.4.1 Länge der Kältemittelleitungen

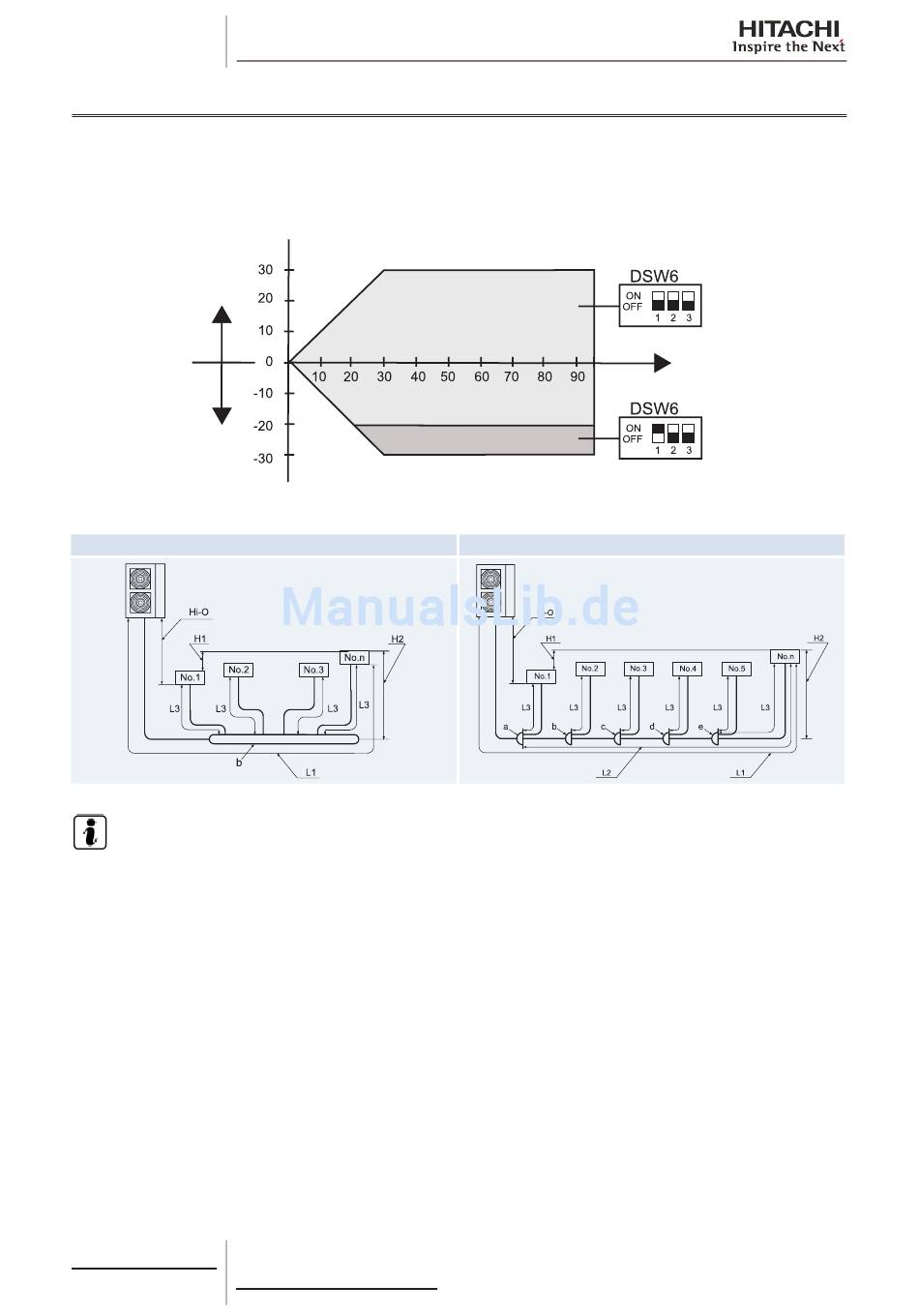

Die Kältemittelleitungen zwischen Innen- und Außengerät müssen anhand der folgenden Tabelle ausgelegt werden.
Der Auslegungspunkt muss im Bereich der Grafik liegen. Er gibt den zulässigen Höhenunterschied in Abhängigkeit von
der Leitungslänge an.
Wenn das Außengerät
höher angebracht ist als
das Innengerät
Wenn das Außengerät
niedriger angebracht ist
als das Innengerät

Leitungssystem
Fall a) Kopfabzweigung
H I N W E I S
• Die Flüssigkeits- und Gasleitungen müssen gleich lang sein und den gleichen Weg nehmen.
• Verwenden Sie Multikits für Mehrfachanschlüsse (optionales Systemzubehör) um die Abzweigungen zu den Innenge-
räten zu installieren.
• Installieren Sie die Multikits auf gleicher Höhe.
50
SMDE0068 rev.1 - 10/2012
Werkseinstellung
Gleiche Leitungslängen
(m)
95
Fall b) Leitungsabzweigung
