10 Wartung
Entfernen Sie den Lüftermotoranschluss von PCN202 und
PCN203 im Schaltkasten.
• Schneiden Sie den Kabelhalter durch, mit dem das Ver-
bindungskabel des Lüftermotors gehalten wird.
• Entfernen Sie die vier (4) Schrauben, mit denen der Mo-
tor an der Motorhalterung befestigt ist.
Befestigen Sie die Motorkabel mit dem Kabelbinder oder
der Kabelklemme. Andernfalls könnten sich die Verbin-
dungskabel des Lüftermotors lösen.

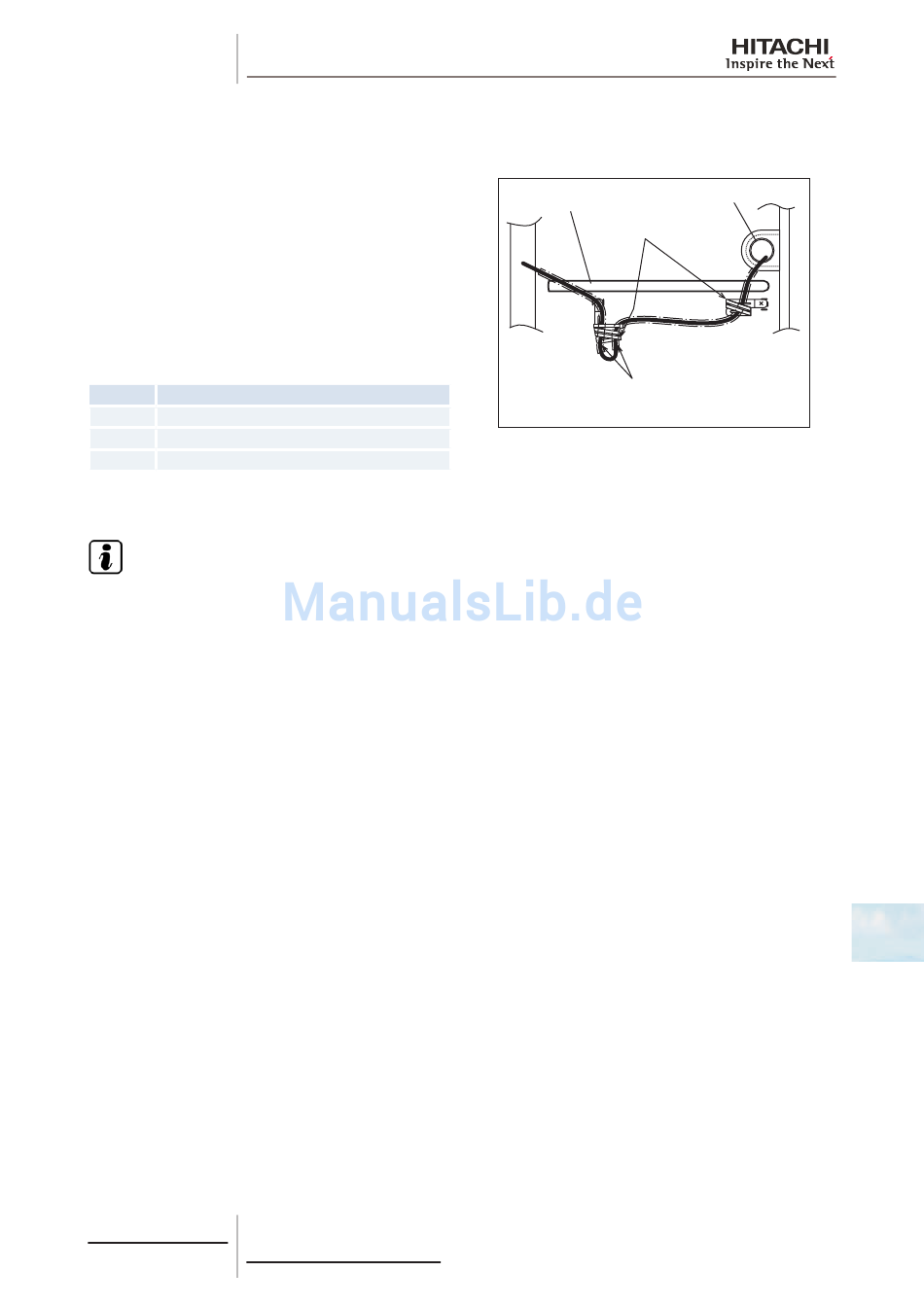

Um scharfe Kanten zu vermeiden, bringen Sie die Gum-
mibuchse an der Trennplatte ab, wenn Sie das Motorkabel
durchziehen. Andernfalls könnten sich die Verbindungska-
bel des Lüftermotors lösen.
Nr.
1
Trennplatte
2
Gummihülse
3
Kabelhalter oder Kabelhalter
H I N W E I S
• Achten Sie darauf, dass die Kabel beim Einbau des Motors direkt nach unten zeigen. Befestigen Sie das Schutzleitung-
sende nach unten zeigend, damit darin enthaltenes Wasser vollständig ablaufen kann.
• Befestigen Sie die Motorkabel mit einem Kabelbinder an der Motorhalterung, damit Sie nicht die Schraubenlüfter be-
hindern.
• Montage Lüfterblatt: Führen Sie den Gleitschutz der Lüfternabe in Übereinstimmung mit dem Schneideteil der Mo-
torwelle ein und befestigen Sie die Schraube nach dem Ausbau des Wellenschraubenteils. (Anzugsdrehmoment von
20 Nm)
• Achten Sie beim Anschließen der Motorkabel darauf, dass die Farben der Anschlüsse auf PCN201 und PCN202 mit
denen der Kabel übereinstimmen.
• Befestigen Sie das Luftauslassgitter sicher am Schutzkragen.
139
SMDE0068 rev.1 - 10/2012
Teil
1
3
Installieren Sie den GS-Motor an dieser Position, an
der die Schlaufe nach unten zeigt.
2
10
