8 Elektrische Prüfungen
an den Hauptteilen


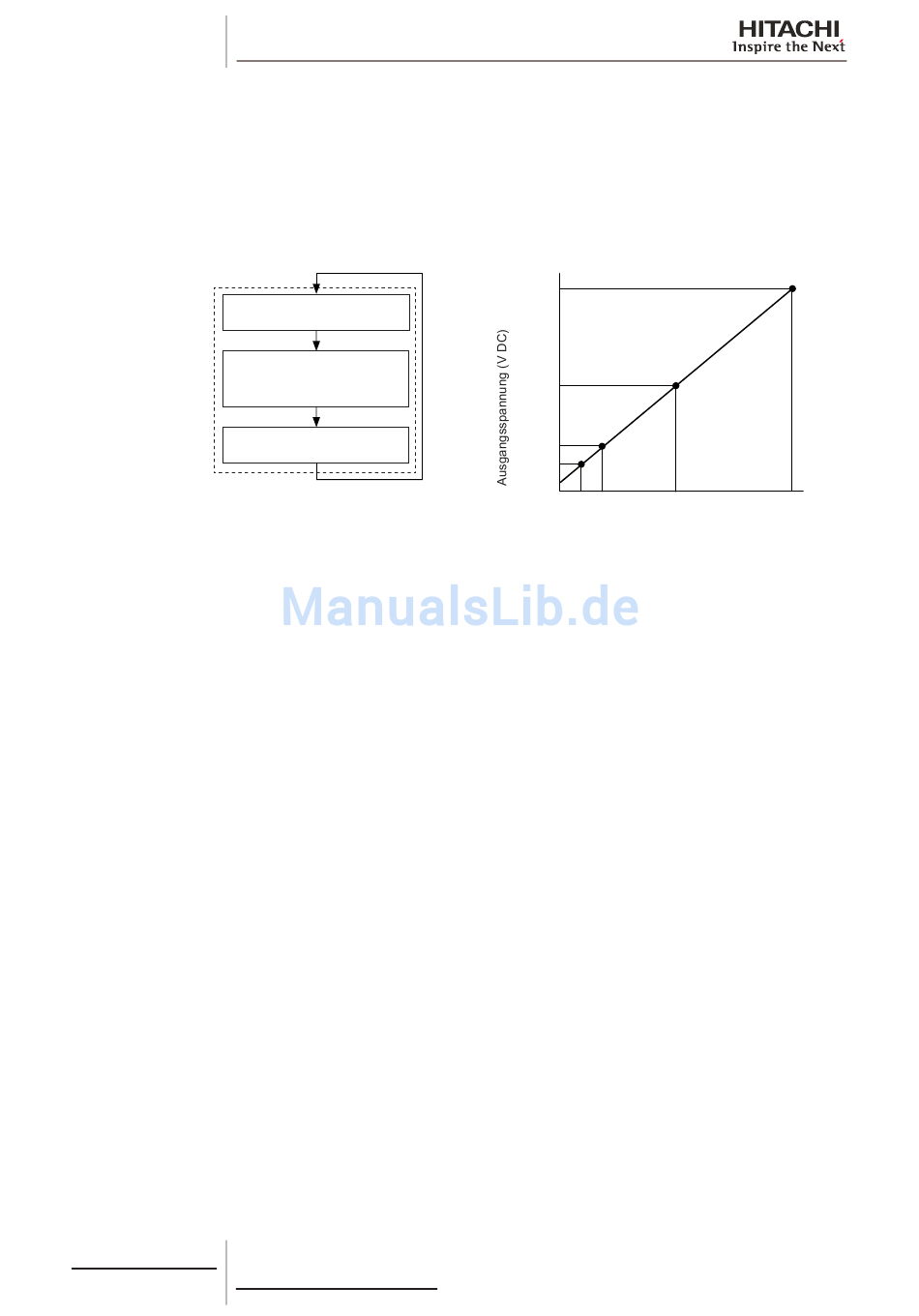

Niederdrucksensor für die Steuerung (Ps)
Im Kühlbetrieb wird der Ansaugdruck mittels eines Niederdrucksensors erfasst und die Kompressorfrequenzen werden
durch die Proportionalsteuerungsmethode mit der Betriebsleistung der Innengeräte (oder PID-Steuerung für die Kompres-
sorfrequenz) gesteuert; folglich kann der Ansaugdruck in einem geeigneten Bereich gesteuert werden.
Bei einem zu niedrigen Ansaugdruck kann die Kühlung unzureichend sein und Teile des Kältemittelkreislaufs beschädigt
werden. Wenn die Ausgabe des Niederdrucksensors zwölf Minuten lang oder länger ein Vakuum und einen konstanten
Wert anzeigt, wird der Kompressor zu seinem Schutz abgeschaltet.
Proportionalsteuerung der Kom-
Niederdruck-
pressorfrequenz bei Betriebslei-
steuerung

8.4.3 Hochdruckschalter zum Schutz (PSH)

Bei einem zu hohen Ausströmdruck können der Kompressor und Bauteile des Kältemittelkreislaufs beschädigt werden.
Wenn der Ausströmdruck jedoch über 4,15 MPa (R410A) liegt, wird die Schutzsteuerung aktiviert und der Kompressor
abgeschaltet.
126
SMDE0068 rev.1 - 10/2012
Kühlbetrieb
stung der Innengeräte
Vakuumschutzsteuerung
4.5
2.5
0.5
(0.3)
(-0.1) 0 1.0
Druck MPa
Pressure MPa (kgf/cm
Ausgangseigenschaften des Hochdrucksensors
Output Characteristics of Low Pressure Sensor
2.0
G)
2
