Hitachi RAS-(4-6)FSVN2E Anleitung Seite 44

3 Rohrleitungen und
Kältemittelmenge


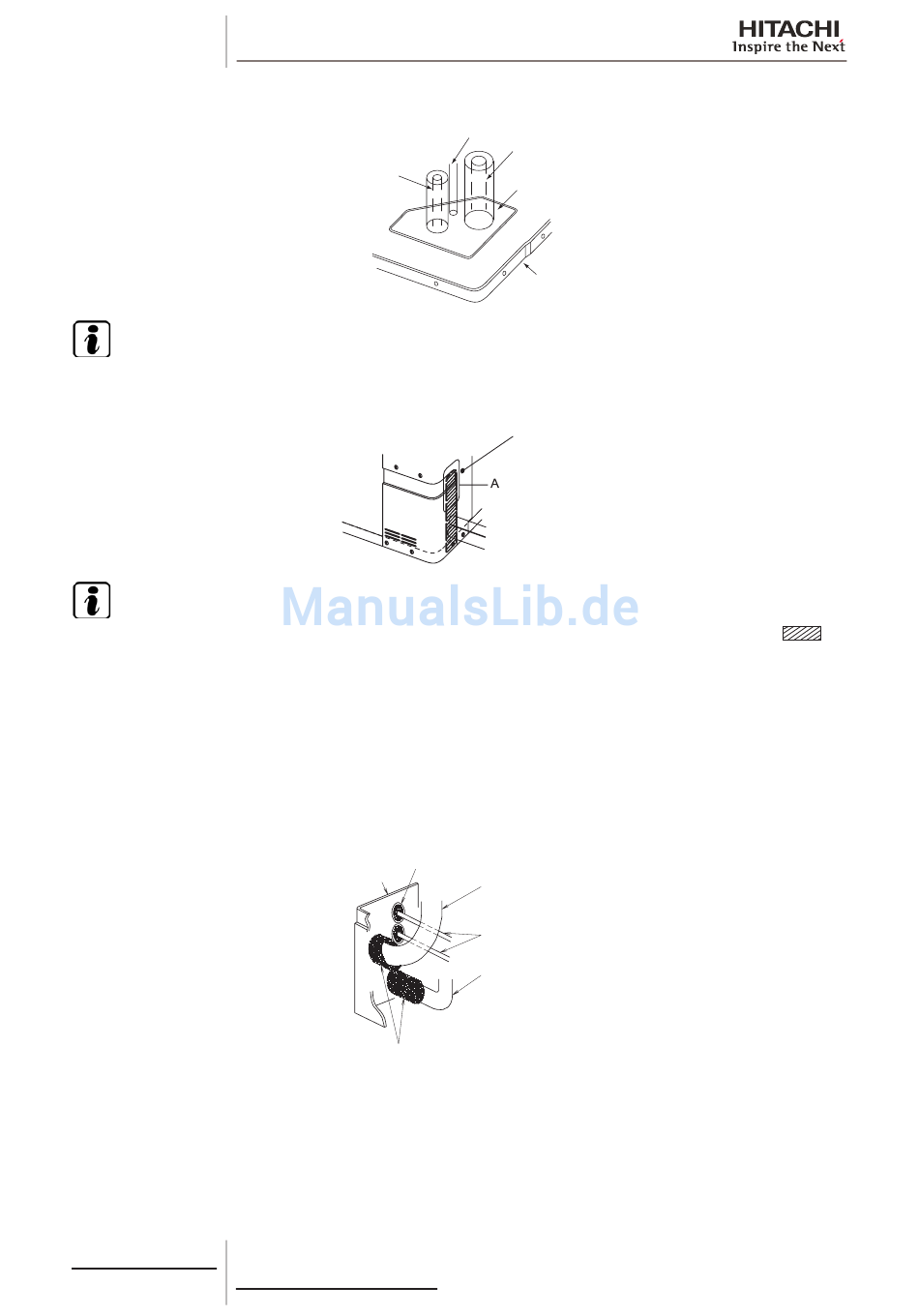

Untere Rohrleitungen
H I N W E I S
Die Kabel dürfen nicht in direktem Kontakt mit den Rohrleitungen kommen.

Rückseitige Rohrleitungen
H I N W E I S
Entfernen Sie die Abdeckung der rückseitigen Rohre unter der hinteren Abdeckung und entfernen Sie den mit
kennzeichneten Teil gemäß dem Schlitz.
6 Setzen Sie die Rohrabdeckung auf, um das Eindringen von Wasser zu vermeiden. Dichten Sie die Einführungsöffnun-
gen der Rohrleitungen und Kabel wie nachstehend dargestellt mit Isoliermaterial und Gummihülsen ab.
7 Wenn die vor Ort bereitgestellten Rohrleitungen direkt an Absperrventile angeschlossen sind, empfiehlt sich der Ein-
satz einer Biegevorrichtung.
8 Stellen Sie sicher, dass die Stoppventile vollkommen geschlossen sind bevor die Rohrleitungen angeschlossen werden.
44
SMDE0068 rev.1 - 10/2012
Flüssigkeitsleitung
Gummihülse (Zubehör)
Versehen Sie die Mitte der Gummibuchse mit einem
Kreuzschnitt.
Setzen Sie die Gummibuchse in die Kabelbohrung ein.
Falls eine Kabelführung verwendet wird, ist die
Gummibuchse nicht erforderlich.
Leitungsabdeckung
Isolierung (Zubehör).
Bringen Sie die Isolierung wie auf der Abbildung gezeigt am Rohr an;
an der Kabelverschraubung darf kein Spalt mehr vorhanden sein.
Schneiden Sie die Isolierung wie in der Abbildung gezeigt, falls das
Anbringen schwierig ist.
Kabel
Gasleitung
Aussparung
Bodenplatte
Hintere
Abdeckung
Gasleitung
Stromversorgung
und Betriebskabel
Flüssigkeitsleitung
ge-
