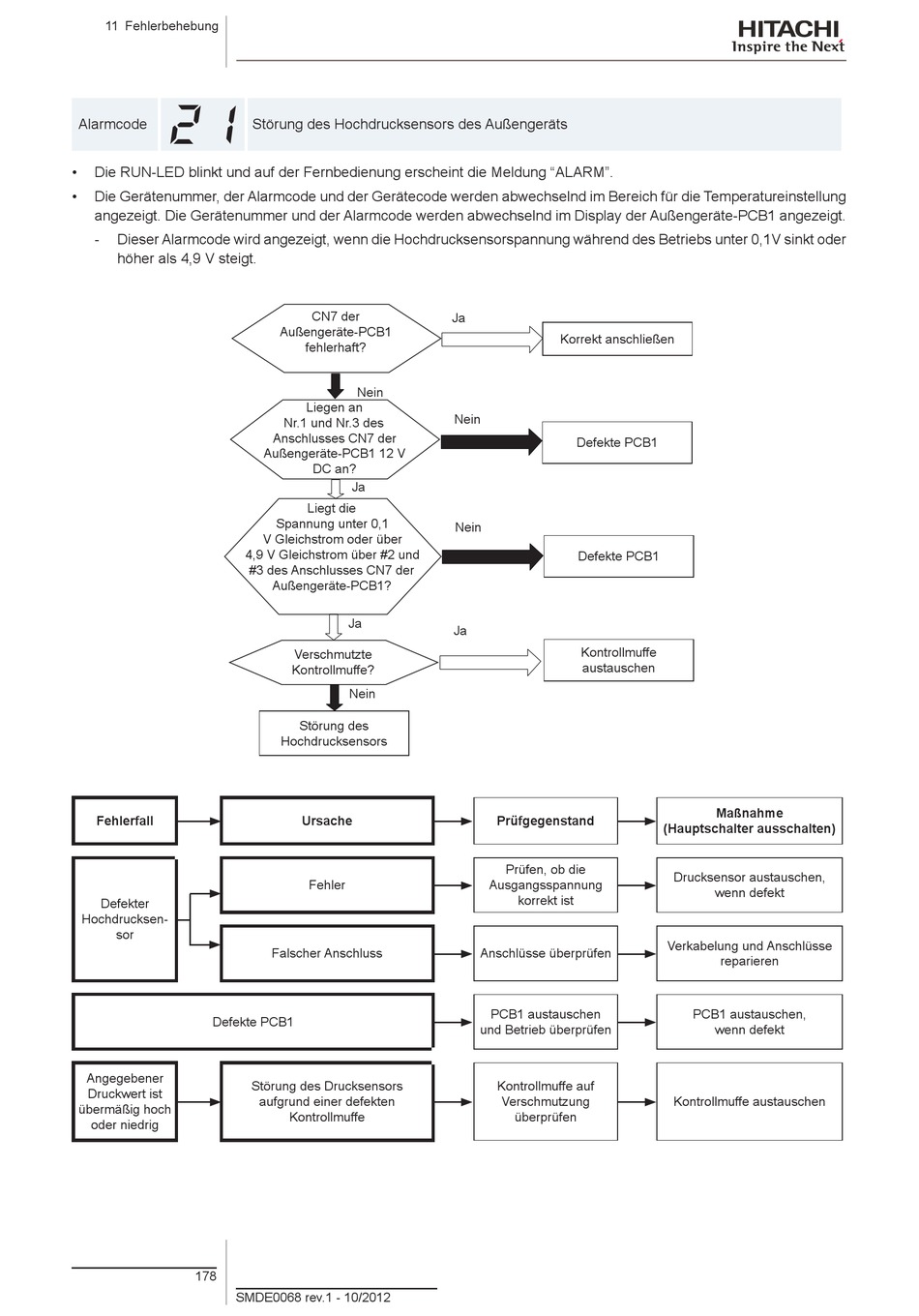

11 Fehlerbehebung

Alarmcode
• Die RUN-LED blinkt und auf der Fernbedienung erscheint die Meldung "ALARM".
• Die Gerätenummer, der Alarmcode und der Gerätecode werden abwechselnd im Bereich für die Temperatureinstellung
angezeigt. Die Gerätenummer und der Alarmcode werden abwechselnd im Display der Außengeräte-PCB1 angezeigt.
- Dieser Alarmcode wird angezeigt, wenn die Hochdrucksensorspannung während des Betriebs unter 0,1V sinkt oder
höher als 4,9 V steigt.
4,9 V Gleichstrom über #2 und
Fehlerfall
Defekter
Hochdrucksen-
sor
Defekte PCB1
Angegebener
Druckwert ist
übermäßig hoch
oder niedrig
178
SMDE0068 rev.1 - 10/2012
Störung des Hochdrucksensors des Außengeräts
CN7 der
Außengeräte-PCB1
fehlerhaft?
Nein
Liegen an
Nr.1 und Nr.3 des
Anschlusses CN7 der
Außengeräte-PCB1 12 V
DC an?
Ja
Liegt die
Spannung unter 0,1
V Gleichstrom oder über
#3 des Anschlusses CN7 der
Außengeräte-PCB1?
Ja
Verschmutzte
Kontrollmuffe?
Nein
Störung des
Hochdrucksensors
Ursache
Fehler
Falscher Anschluss
Störung des Drucksensors
aufgrund einer defekten
Kontrollmuffe
Ja
Korrekt anschließen
Nein
Defekte PCB1
Nein
Defekte PCB1
Ja
Kontrollmuffe
austauschen
Prüfgegenstand
Prüfen, ob die
Ausgangsspannung
korrekt ist
Anschlüsse überprüfen
PCB1 austauschen
und Betrieb überprüfen
Kontrollmuffe auf
Verschmutzung
überprüfen
Maßnahme
(Hauptschalter ausschalten)
Drucksensor austauschen,
wenn defekt
Verkabelung und Anschlüsse
reparieren
PCB1 austauschen,
wenn defekt
Kontrollmuffe austauschen
