6 Optionale Funktionen

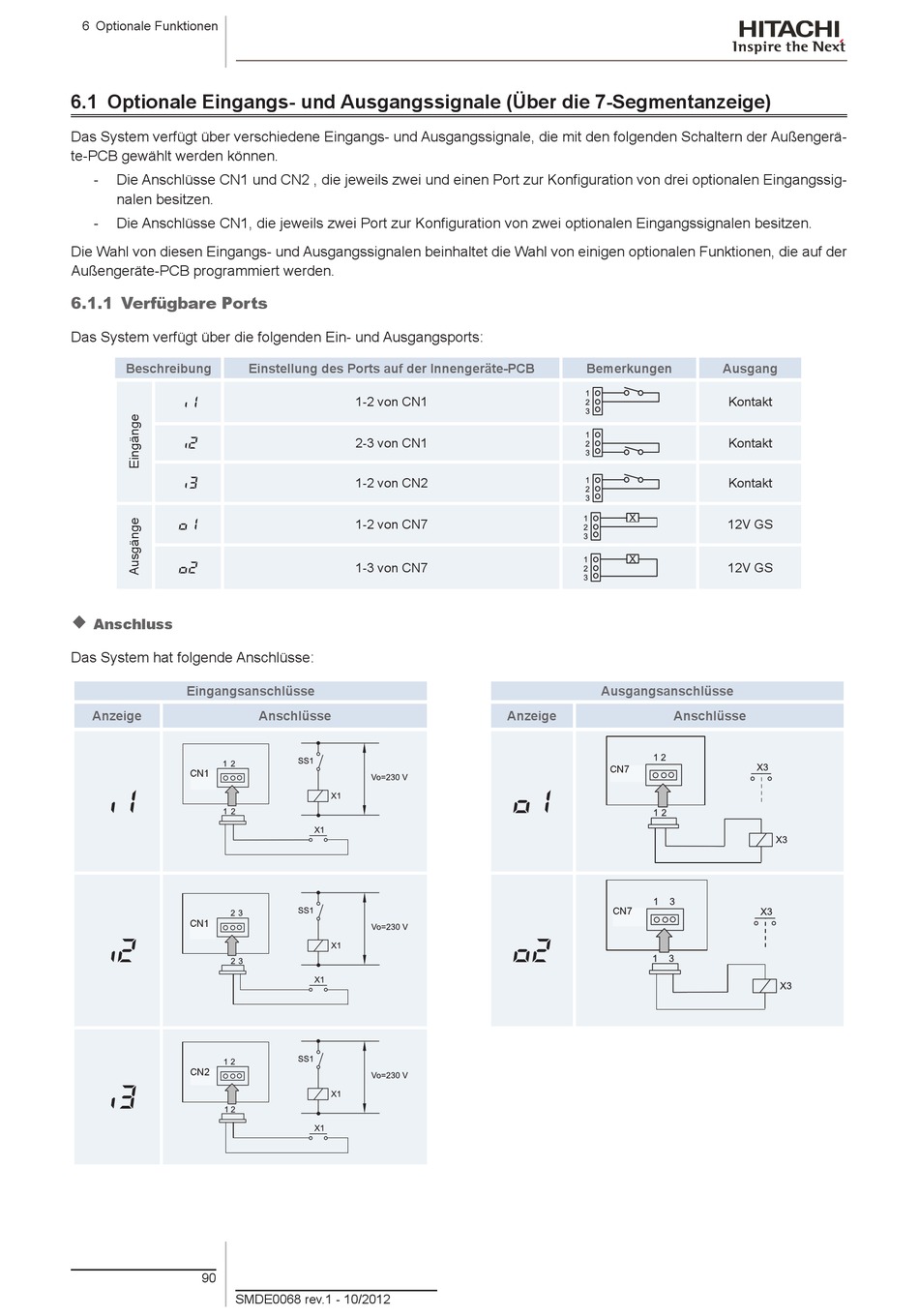

6.1 Optionale Eingangs- und Ausgangssignale (Über die 7-Segmentanzeige)
Das System verfügt über verschiedene Eingangs- und Ausgangssignale, die mit den folgenden Schaltern der Außengerä-
te-PCB gewählt werden können.
Die Anschlüsse CN1 und CN2 , die jeweils zwei und einen Port zur Konfiguration von drei optionalen Eingangssig-
-
nalen besitzen.
- Die Anschlüsse CN1, die jeweils zwei Port zur Konfiguration von zwei optionalen Eingangssignalen besitzen.
Die Wahl von diesen Eingangs- und Ausgangssignalen beinhaltet die Wahl von einigen optionalen Funktionen, die auf der
Außengeräte-PCB programmiert werden.
6.1.1 Verfügbare Ports
Das System verfügt über die folgenden Ein- und Ausgangsports:
Beschreibung


3



Anschluss
Das System hat folgende Anschlüsse:
Eingangsanschlüsse
Anzeige
CN1

CN1

CN2
3
90
SMDE0068 rev.1 - 10/2012
Einstellung des Ports auf der Innengeräte-PCB
1-2 von CN1
2-3 von CN1
1-2 von CN2
1-2 von CN7
1-3 von CN7
Anschlüsse
Bemerkungen
Ausgangsanschlüsse
Anzeige Anschlüsse
CN7

CN7

Ausgang
Kontakt
Kontakt
Kontakt
12V GS
12V GS
