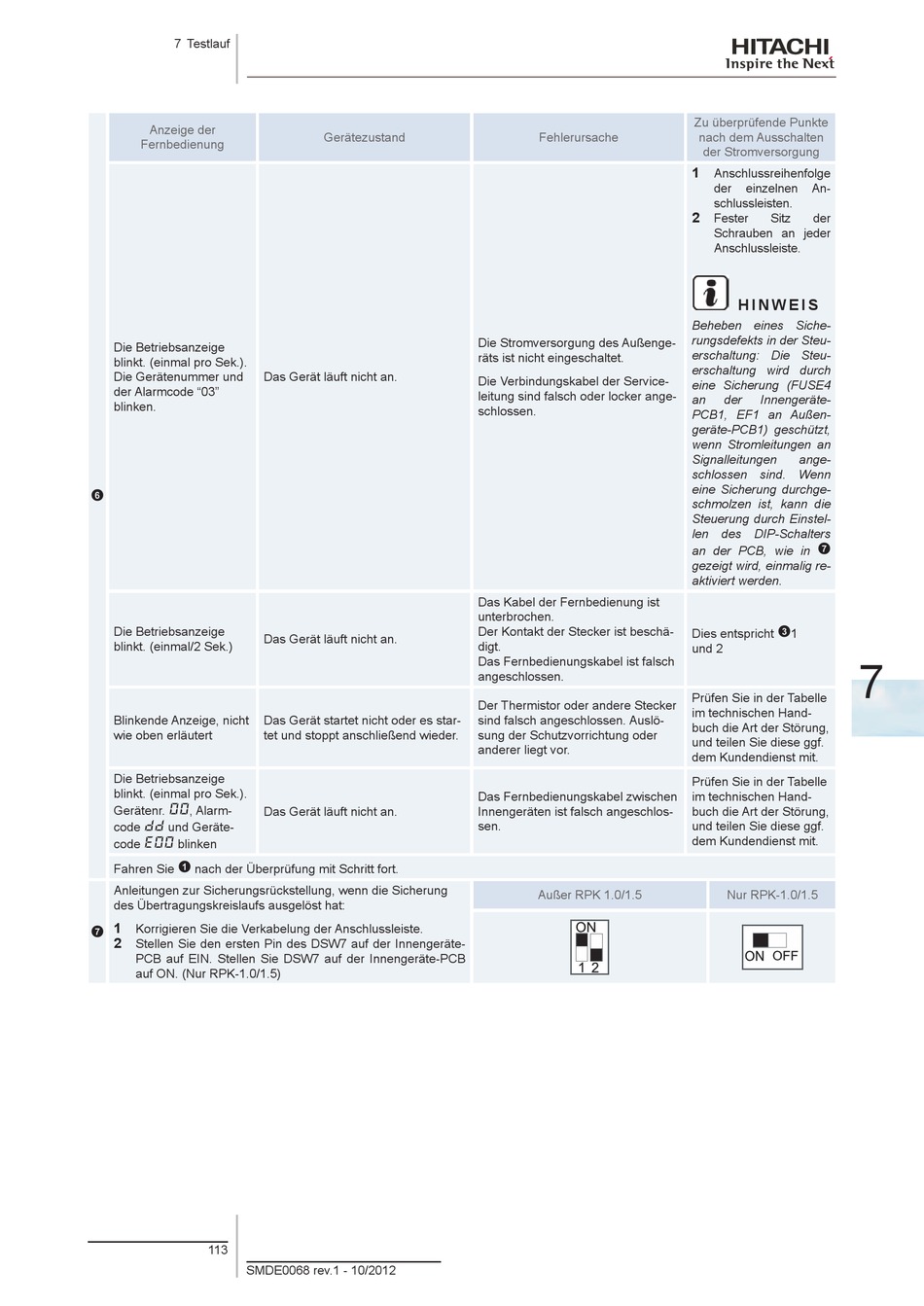

Hitachi RAS-(4-6)FSVN2E Anleitung Seite 113

7 Testlauf
Anzeige der
Fernbedienung
Die Betriebsanzeige
blinkt. (einmal pro Sek.).
Die Gerätenummer und Das Gerät läuft nicht an.
der Alarmcode "03"
blinken.

Die Betriebsanzeige
Das Gerät läuft nicht an.
blinkt. (einmal/2 Sek.)
Blinkende Anzeige, nicht Das Gerät startet nicht oder es star-
wie oben erläutert tet und stoppt anschließend wieder.
Die Betriebsanzeige
blinkt. (einmal pro Sek.).
Gerätenr. 00 , Alarm-
Das Gerät läuft nicht an.
code dd und Geräte-
code E00 blinken
Fahren Sie  nach der Überprüfung mit Schritt fort.
Anleitungen zur Sicherungsrückstellung, wenn die Sicherung
des Übertragungskreislaufs ausgelöst hat:
1
Korrigieren Sie die Verkabelung der Anschlussleiste.

2
Stellen Sie den ersten Pin des DSW7 auf der Innengeräte-
PCB auf EIN. Stellen Sie DSW7 auf der Innengeräte-PCB
auf ON. (Nur RPK-1.0/1.5)
113
SMDE0068 rev.1 - 10/2012
Gerätezustand
Die Stromversorgung des Außenge-
räts ist nicht eingeschaltet.
Die Verbindungskabel der Service-
leitung sind falsch oder locker ange-
schlossen.
Das Kabel der Fernbedienung ist
unterbrochen.
Der Kontakt der Stecker ist beschä-
digt.
Das Fernbedienungskabel ist falsch
angeschlossen.
Der Thermistor oder andere Stecker
sind falsch angeschlossen. Auslö-
sung der Schutzvorrichtung oder
anderer liegt vor.
Das Fernbedienungskabel zwischen
Innengeräten ist falsch angeschlos-
sen.
Zu überprüfende Punkte
Fehlerursache nach dem Ausschalten
der Stromversorgung
1
2
Beheben eines Siche-
rungsdefekts in der Steu-
erschaltung: Die Steu-
erschaltung wird durch
eine Sicherung (FUSE4
an
PCB1, EF1 an Außen-
geräte-PCB1) geschützt,
wenn Stromleitungen an
Signalleitungen
schlossen sind. Wenn
eine Sicherung durchge-
schmolzen ist, kann die
Steuerung durch Einstel-
len des DIP-Schalters
an der PCB, wie in
gezeigt wird, einmalig re-
aktiviert werden.
Dies entspricht
und 2
Prüfen Sie in der Tabelle
im technischen Hand-
buch die Art der Störung,
und teilen Sie diese ggf.
dem Kundendienst mit.
Prüfen Sie in der Tabelle
im technischen Hand-
buch die Art der Störung,
und teilen Sie diese ggf.
dem Kundendienst mit.
Außer RPK 1.0/1.5
Anschlussreihenfolge
der einzelnen An-
schlussleisten.
Fester Sitz der
Schrauben an jeder
Anschlussleiste.
H I N W E I S
der Innengeräte-
ange-

 1
7
Nur RPK-1.0/1.5
