8 Elektrische Prüfungen
an den Hauptteilen

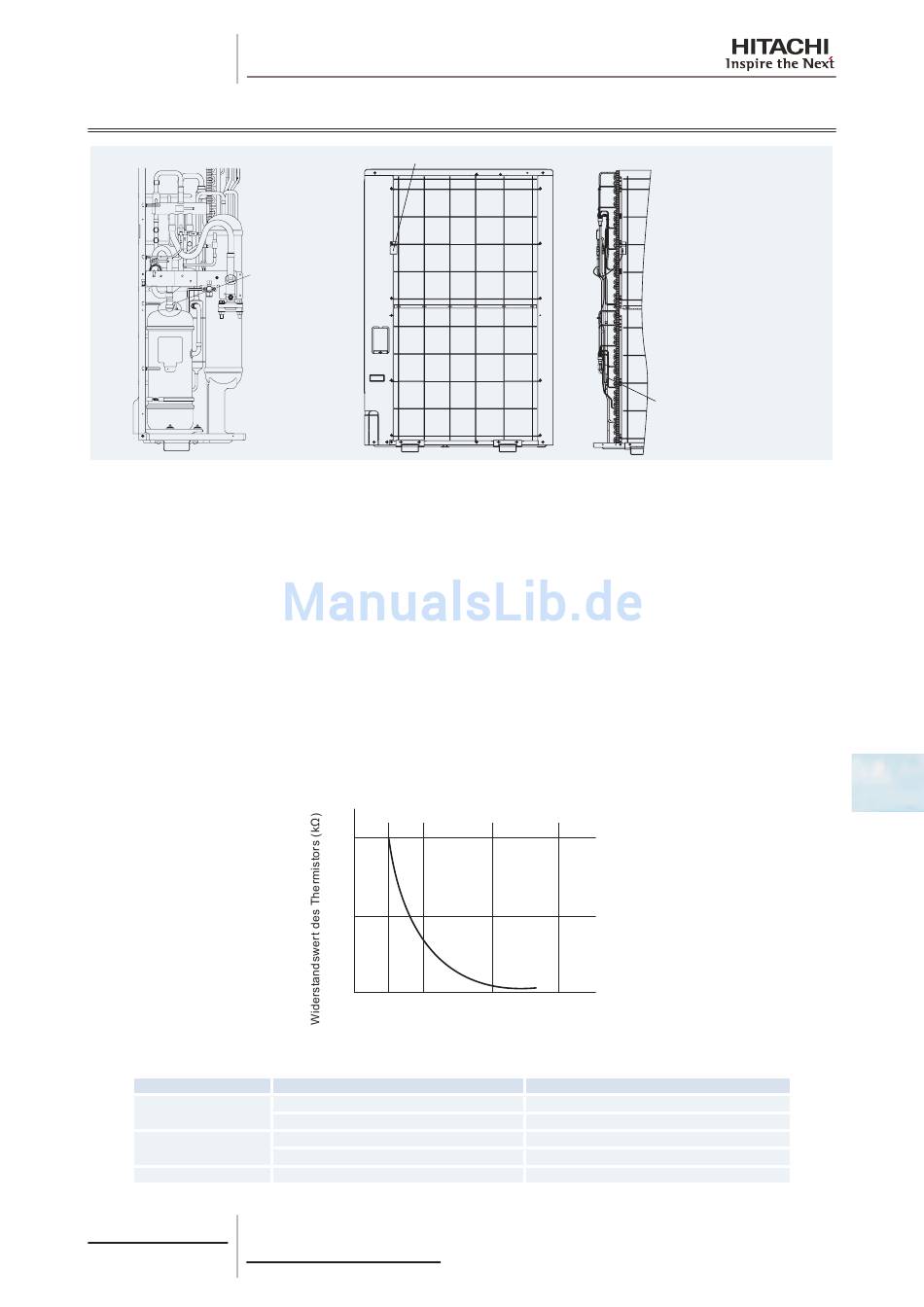

8.2 Thermistor

die Abgastempe-

Thermistor für Temperatur an Kompressoroberseite
(für Schutz vor Abgasüberhitzung)
a. Ein Thermistor für die Temperatur der Kompressoroberseite wird installiert, um eine Überhitzung des Abgases zu
vermeiden. Ein zu starkes Ansteigen der Abgastemperatur führt zur Verschlechterung der Schmierölqualität und der
Schmiereigenschaften, was wiederum die Lebensdauer des Kompressors verkürzt.
b. Bei einem zu starken Ansteigen der Abgastemperatur steigt auch die Kompressortemperatur. Im schlimmsten Fall
kommt es zu einem Ausbrennen der Kompressormotorwindungen.
c. Wenn die Temperatur der Kompressoroberseite während des Heizbetriebs ansteigt, wird das Gerät wie folgt reguliert:
Š Ein oder mehrere elektronische Expansionsventile der Außengeräte werden geöffnet, um die Kältemittelflüssi-
gkeit über den Akkumulator zurück zum Kompressor zu leiten und so die Temperatur zu senken.
Š Wenn die Temperatur der Kompressoroberseite 132ºC überschreitet, selbst wenn ein elektronisches Expan-
sionsventil öffnet, stoppt der Kompressor, um sich selbst zu schützen.
Š Die obige Funktion ist auch im Kühlbetrieb verfügbar.
d. Wenn die Temperatur der Kompressoroberseite zu stark ansteigt, dann wird die Schutzsteuerung aktiviert und der
Kompressor stoppt.
Betrieb
Kühlen
Heizen
Entfrosten
121
SMDE0068 rev.1 - 10/2012
Thermistor für die Außentemperatur (THM7)
Thermistor für
ratur
(THM9)
Eigenschaften des Thermistors für den Abgasüberhitzungsschutz
200
200
R25 = 200kΩ
B = 3920 k
100
72.3
0
25 30
Temperatur (ºC)
Temperatur der Kompressoroberseite
Über 132ºC
Über 140ºC
Über 132ºC
Über 140ºC
Über 132ºC
Verdampfungstemperatur
14.2 5.3
100 132 150
Stördauer
10 Min. (fortlaufend)
5 Sek. (fortlaufend)
10 Min. (fortlaufend)
5 Sek. (fortlaufend)
5 Sek. (fortlaufend)
Thermistor für
(THM8)
