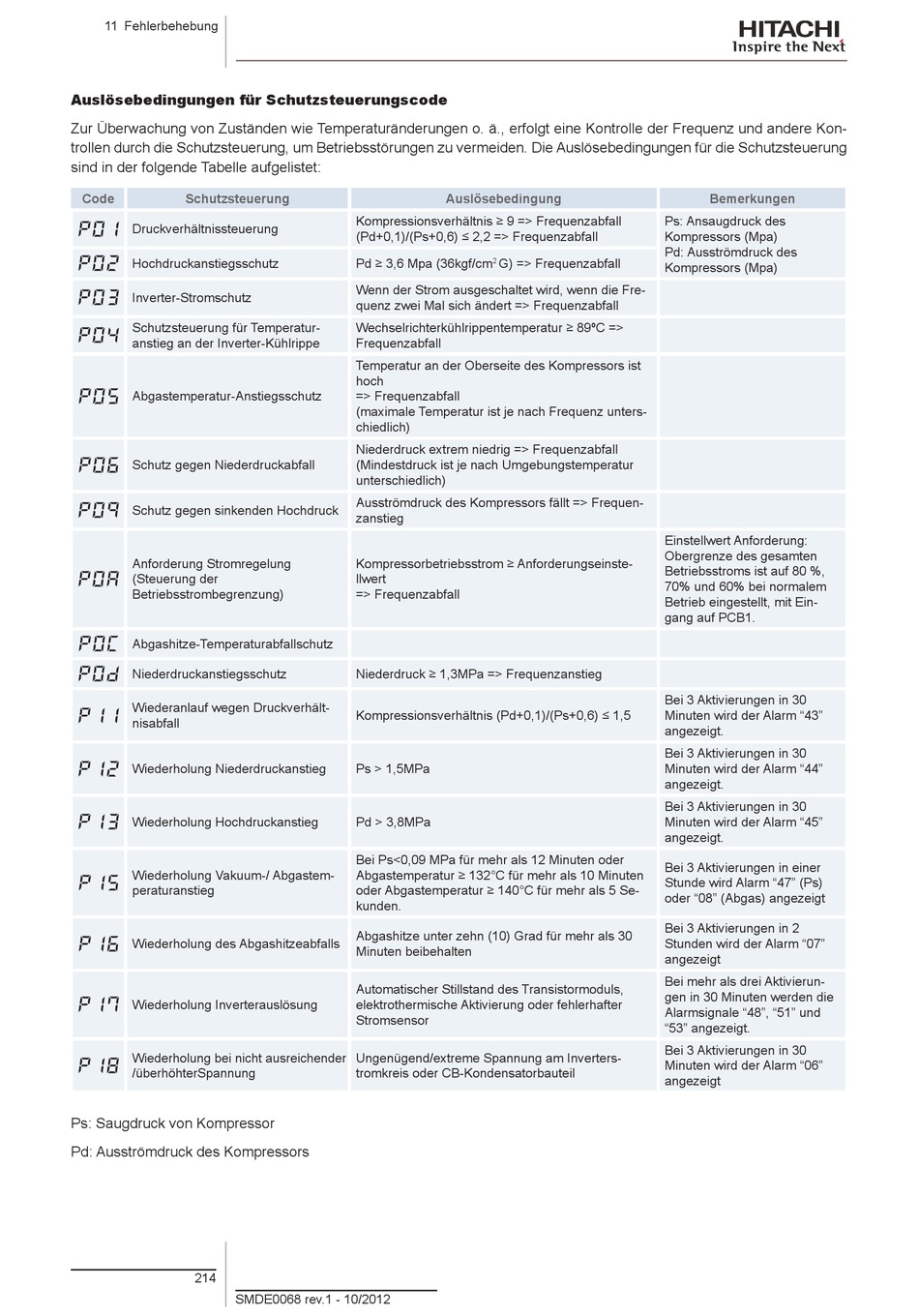

Auslösebedingungen für Schutzsteuerungscode
Zur Überwachung von Zuständen wie Temperaturänderungen o. ä., erfolgt eine Kontrolle der Frequenz und andere Kon-
trollen durch die Schutzsteuerung, um Betriebsstörungen zu vermeiden. Die Auslösebedingungen für die Schutzsteuerung
sind in der folgende Tabelle aufgelistet:
Code Schutzsteuerung
P0 Druckverhältnissteuerung
P0
Hochdruckanstiegsschutz
P03 Inverter-Stromschutz
Schutzsteuerung für Temperatur-
P0
anstieg an der Inverter-Kühlrippe
P0 Abgastemperatur-Anstiegsschutz
P0
Schutz gegen Niederdruckabfall
P0
Schutz gegen sinkenden Hochdruck
Anforderung Stromregelung
p0A
(Steuerung der
Betriebsstrombegrenzung)
P0C
Abgashitze-Temperaturabfallschutz
P0d
Niederdruckanstiegsschutz
Wiederanlauf wegen Druckverhält-
P
nisabfall
P Wiederholung Niederdruckanstieg
P3 Wiederholung Hochdruckanstieg
Wiederholung Vakuum-/ Abgastem-
P
peraturanstieg
P Wiederholung des Abgashitzeabfalls
P Wiederholung Inverterauslösung
Wiederholung bei nicht ausreichender
P
/überhöhterSpannung
Ps: Saugdruck von Kompressor
Pd: Ausströmdruck des Kompressors
214
SMDE0068 rev.1 - 10/2012
Auslösebedingung
Kompressionsverhältnis ≥ 9 => Frequenzabfall
(Pd+0,1)/(Ps+0,6) ≤ 2,2 => Frequenzabfall
Pd ≥ 3,6 Mpa (36kgf/cm G) => Frequenzabfall
2
Wenn der Strom ausgeschaltet wird, wenn die Fre-
quenz zwei Mal sich ändert => Frequenzabfall
Wechselrichterkühlrippentemperatur ≥ 89ºC =>
Frequenzabfall
Temperatur an der Oberseite des Kompressors ist
hoch
=> Frequenzabfall
(maximale Temperatur ist je nach Frequenz unters-
chiedlich)
Niederdruck extrem niedrig => Frequenzabfall
(Mindestdruck ist je nach Umgebungstemperatur
unterschiedlich)
Ausströmdruck des Kompressors fällt => Frequen-
zanstieg
Kompressorbetriebsstrom ≥ Anforderungseinste-
llwert
=> Frequenzabfall
Niederdruck ≥ 1,3MPa => Frequenzanstieg
Kompressionsverhältnis (Pd+0,1)/(Ps+0,6) ≤ 1,5
Ps > 1,5MPa
Pd > 3,8MPa
Bei Ps<0,09 MPa für mehr als 12 Minuten oder
Abgastemperatur ≥ 132°C für mehr als 10 Minuten
oder Abgastemperatur ≥ 140°C für mehr als 5 Se-
kunden.
Abgashitze unter zehn (10) Grad für mehr als 30
Minuten beibehalten
Automatischer Stillstand des Transistormoduls,
elektrothermische Aktivierung oder fehlerhafter
Stromsensor
Ungenügend/extreme Spannung am Inverters-
tromkreis oder CB-Kondensatorbauteil
Bemerkungen
Ps: Ansaugdruck des
Kompressors (Mpa)
Pd: Ausströmdruck des
Kompressors (Mpa)
Einstellwert Anforderung:
Obergrenze des gesamten
Betriebsstroms ist auf 80 %,
70% und 60% bei normalem
Betrieb eingestellt, mit Ein-
gang auf PCB1.
Bei 3 Aktivierungen in 30
Minuten wird der Alarm "43"
angezeigt.
Bei 3 Aktivierungen in 30
Minuten wird der Alarm "44"
angezeigt.
Bei 3 Aktivierungen in 30
Minuten wird der Alarm "45"
angezeigt.
Bei 3 Aktivierungen in einer
Stunde wird Alarm "47" (Ps)
oder "08" (Abgas) angezeigt
Bei 3 Aktivierungen in 2
Stunden wird der Alarm "07"
angezeigt
Bei mehr als drei Aktivierun-
gen in 30 Minuten werden die
Alarmsignale "48", "51" und
"53" angezeigt.
Bei 3 Aktivierungen in 30
Minuten wird der Alarm "06"
angezeigt
