10 Wartung

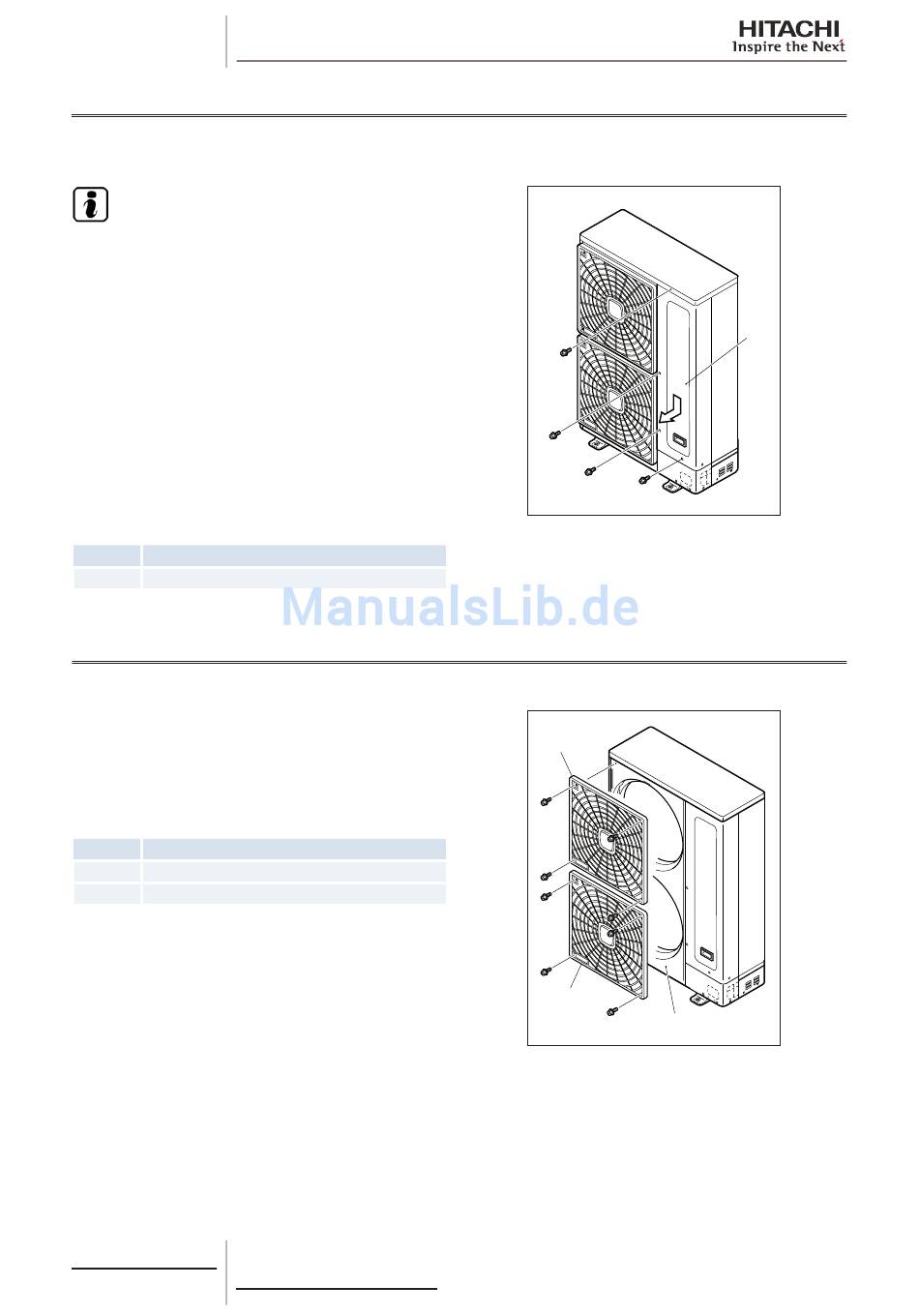

10.1 Ausbau der Wartungsklappe

Entfernen Sie die Hauptbauteile wie nachstehend beschrie-
ben.
H I N W E I S
• Zum Wiedereinbau führen Sie diese Schritte in umgeke-
hrter Reihenfolge aus.
• Setzen Sie die Leitungen nicht zu lange ungeschützt
den Umgebungsbedingungen aus, um eine Verunreini-
gung durch Wasser oder Fremdpartikel zu vermeiden.
• Falls erforderlich, dichten Sie die Leitungsenden mit Di-
chtungskappen oder -band ab.
Entfernen Sie die vier (4) Schrauben zur Befestigung des
Motors.
Schieben Sie die Wartungsklappe nach unten und entfer-
nen Sie sie.
Achten Sie darauf, dass die Wartungsabdeckung nicht
herunterfällt.
Nr.
1 Wartungsklappe

10.2 Ausbau des Luftauslassgitters

Entfernen Sie die (8) Schrauben.
Heben Sie das Luftauslassgitter an und halten Sie dabei die
Unterseite fest.
Lösen Sie den hervorstehenden Haken des Luftauslassgit-
ters vom Schutzkragen.
Nr.
1 Luftauslassgitter
2 Schutzkragen
136
SMDE0068 rev.1 - 10/2012
Teil
Teil
1
2
2
1
