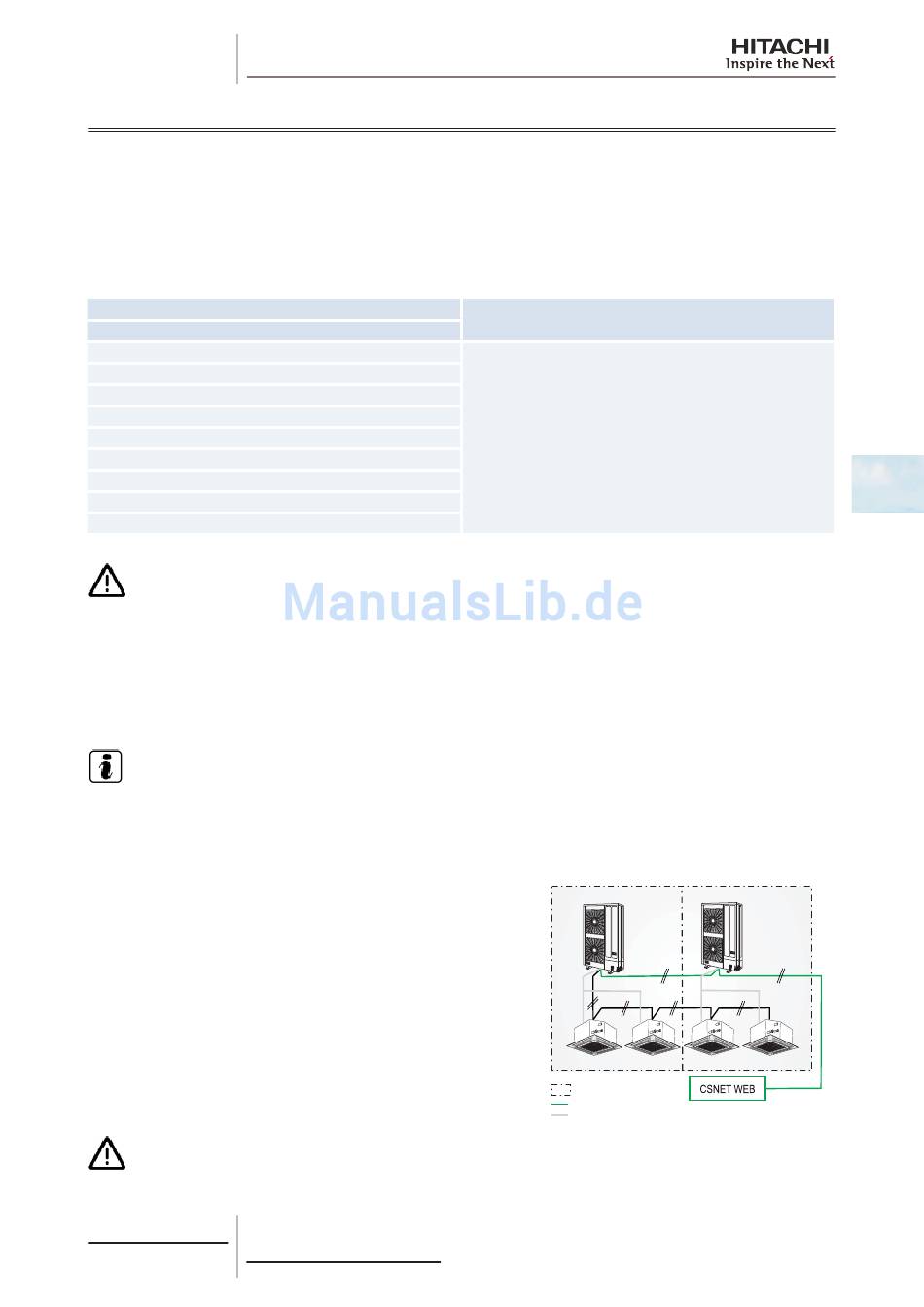

4 Kabelanschluss

4.6 H-LINK II-System

Der H-LINK II ist das Kabelverbindungssystem zwischen den Geräten.
Das H-LINK II-Verkabelungssystems benötigt nur:
• Zwei Übertragungskabel, die jedes Innengerät und Außengerät für bis zu 64 Kühlkreisläufe verbinden.
• Anschlussverkabelung für alle Innen- und Außengeräte in Serie.

4.6.1 Anwendung

Das H-LINK II-System eignet sich für folgende Modelle:
Innengerät
System Free
RCIM
RCD
RPIM
RPK
RPF
RPFI
RPC
V O R S I C H T
Das H-LINK II-System kann nicht für Modelle des alten Kreislauf oder für Geräte mit alter Übertragungsart benutzt werden.

4.6.2 Eigenschaften

Die Gesamtkabellänge ist im Vergleich zu herkömmlichen Verbindungen erheblich verkürzt.
• Für die Verkabelung von Innen- und Außengeräten wird nur ein Anschluss benötigt.
• Der Kabelanschluss zu den zusätzlichen zentralen Steuergeräten ist einfach.
H I N W E I S
CSNET WEB ist ein zentralisiertes Steuerungssystem, das die Fernsteuerung des Systems ermöglicht. Es lässt sich von
jedem Punkt im LAN oder sogar über das Internet verbinden.

4.6.3 Spezifikationen

• Übertragungskabel: 2 Drähte.
• Polarität des Übertragungskabels: Unpolares Kabel
• Höchstzahl der Innengeräte, die angeschlossen werden können: 4
Geräte pro Kreislauf und 160 Geräte pro H-LINK II-System.
• Maximale Länge der Verkabelung: Insgesamt 1,000 m (eins-
chließlich CSNET WEB).
• Die Gesamtkabellänge kann durch Verwendung von bis zu 4
PSC-5HR-Geräten auf 5.000 m erhöht werden.
• Empfohlenes Kabel: Abgeschirmtes Torsionskabel, über 0,75 mm
(äquivalent zu KPEV-S).
• Spannung: 5 V GS.
V O R S I C H T
Verwenden Sie beim H-LINK II-System nur abgeschirmte Torsionskabel oder abgeschirmte, paarverseilte Kabel.
69
SMDE0068 rev.1 - 10/2012
RCI
RPI
Außengerät
RAS-(4-6)FS(V)N(Y)2E
Außengerät
2
Innengeräte
Kühlkreislauf
Übertragungskabel
Kältemittelleitungen
4
