6 Optionale Funktionen

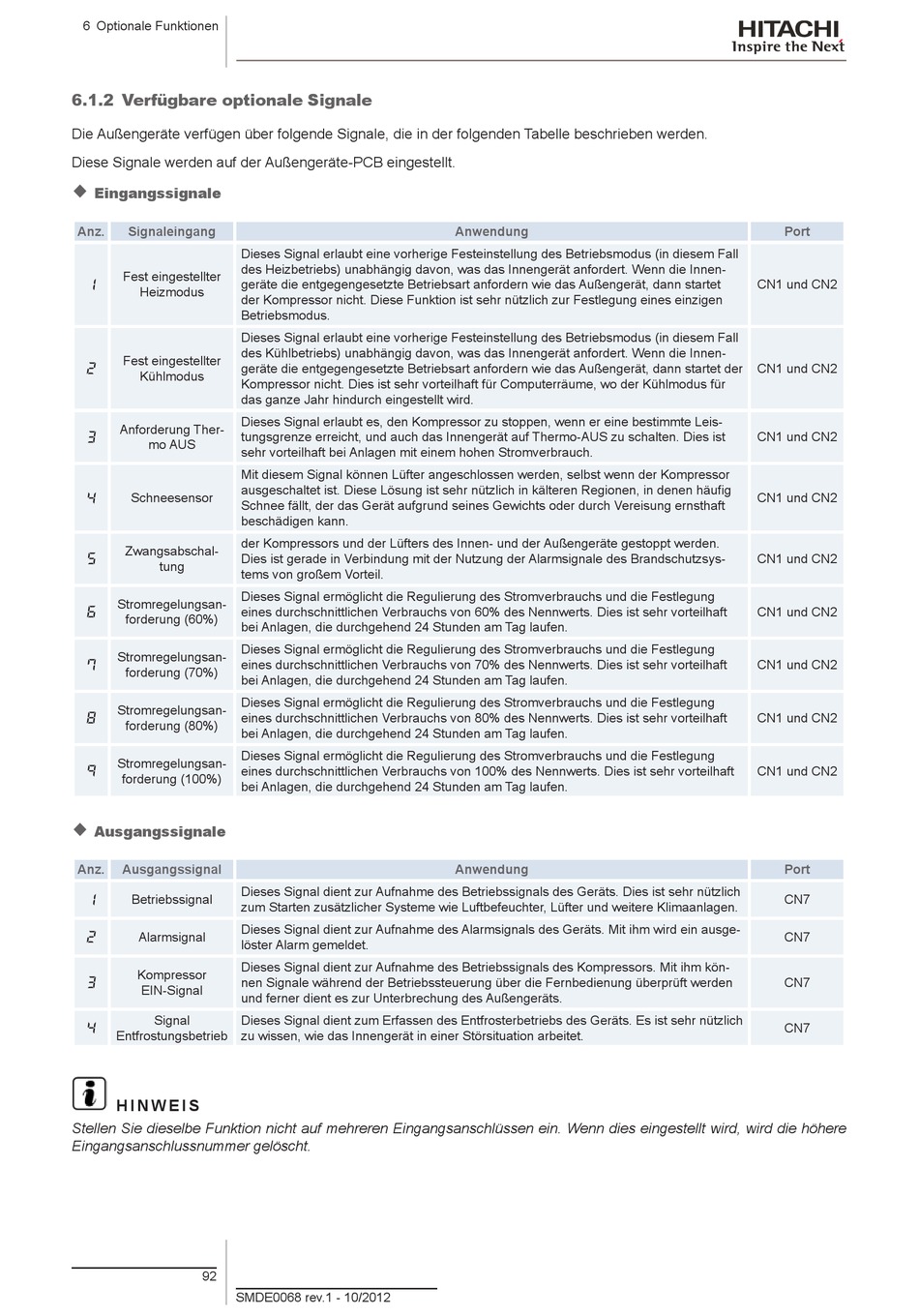

6.1.2 Verfügbare optionale Signale
Die Außengeräte verfügen über folgende Signale, die in der folgenden Tabelle beschrieben werden.
Diese Signale werden auf der Außengeräte-PCB eingestellt.

Eingangssignale
Anz. Signaleingang
Dieses Signal erlaubt eine vorherige Festeinstellung des Betriebsmodus (in diesem Fall
des Heizbetriebs) unabhängig davon, was das Innengerät anfordert. Wenn die Innen-
Fest eingestellter
geräte die entgegengesetzte Betriebsart anfordern wie das Außengerät, dann startet

Heizmodus
der Kompressor nicht. Diese Funktion ist sehr nützlich zur Festlegung eines einzigen
Betriebsmodus.
Dieses Signal erlaubt eine vorherige Festeinstellung des Betriebsmodus (in diesem Fall
des Kühlbetriebs) unabhängig davon, was das Innengerät anfordert. Wenn die Innen-
Fest eingestellter
geräte die entgegengesetzte Betriebsart anfordern wie das Außengerät, dann startet der

Kühlmodus
Kompressor nicht. Dies ist sehr vorteilhaft für Computerräume, wo der Kühlmodus für
das ganze Jahr hindurch eingestellt wird.
Dieses Signal erlaubt es, den Kompressor zu stoppen, wenn er eine bestimmte Leis-
Anforderung Ther-
tungsgrenze erreicht, und auch das Innengerät auf Thermo-AUS zu schalten. Dies ist
3
mo AUS
sehr vorteilhaft bei Anlagen mit einem hohen Stromverbrauch.
Mit diesem Signal können Lüfter angeschlossen werden, selbst wenn der Kompressor
ausgeschaltet ist. Diese Lösung ist sehr nützlich in kälteren Regionen, in denen häufig
Schneesensor

Schnee fällt, der das Gerät aufgrund seines Gewichts oder durch Vereisung ernsthaft
beschädigen kann.
der Kompressors und der Lüfters des Innen- und der Außengeräte gestoppt werden.
Zwangsabschal-
Dies ist gerade in Verbindung mit der Nutzung der Alarmsignale des Brandschutzsys-

tung
tems von großem Vorteil.
Dieses Signal ermöglicht die Regulierung des Stromverbrauchs und die Festlegung
Stromregelungsan-
eines durchschnittlichen Verbrauchs von 60% des Nennwerts. Dies ist sehr vorteilhaft

forderung (60%)
bei Anlagen, die durchgehend 24 Stunden am Tag laufen.
Dieses Signal ermöglicht die Regulierung des Stromverbrauchs und die Festlegung
Stromregelungsan-
eines durchschnittlichen Verbrauchs von 70% des Nennwerts. Dies ist sehr vorteilhaft

forderung (70%)
bei Anlagen, die durchgehend 24 Stunden am Tag laufen.
Dieses Signal ermöglicht die Regulierung des Stromverbrauchs und die Festlegung
Stromregelungsan-
eines durchschnittlichen Verbrauchs von 80% des Nennwerts. Dies ist sehr vorteilhaft

forderung (80%)
bei Anlagen, die durchgehend 24 Stunden am Tag laufen.
Dieses Signal ermöglicht die Regulierung des Stromverbrauchs und die Festlegung
Stromregelungsan-
eines durchschnittlichen Verbrauchs von 100% des Nennwerts. Dies ist sehr vorteilhaft

forderung (100%)
bei Anlagen, die durchgehend 24 Stunden am Tag laufen.

Ausgangssignale
Anz. Ausgangssignal
Dieses Signal dient zur Aufnahme des Betriebssignals des Geräts. Dies ist sehr nützlich
Betriebssignal

zum Starten zusätzlicher Systeme wie Luftbefeuchter, Lüfter und weitere Klimaanlagen.
Dieses Signal dient zur Aufnahme des Alarmsignals des Geräts. Mit ihm wird ein ausge-
Alarmsignal

löster Alarm gemeldet.
Dieses Signal dient zur Aufnahme des Betriebssignals des Kompressors. Mit ihm kön-
Kompressor
nen Signale während der Betriebssteuerung über die Fernbedienung überprüft werden
3
EIN-Signal
und ferner dient es zur Unterbrechung des Außengeräts.
Signal Dieses Signal dient zum Erfassen des Entfrosterbetriebs des Geräts. Es ist sehr nützlich

Entfrostungsbetrieb zu wissen, wie das Innengerät in einer Störsituation arbeitet.
H I N W E I S
Stellen Sie dieselbe Funktion nicht auf mehreren Eingangsanschlüssen ein. Wenn dies eingestellt wird, wird die höhere
Eingangsanschlussnummer gelöscht.
92
SMDE0068 rev.1 - 10/2012
Anwendung
Anwendung
Port
CN1 und CN2
CN1 und CN2
CN1 und CN2
CN1 und CN2
CN1 und CN2
CN1 und CN2
CN1 und CN2
CN1 und CN2
CN1 und CN2
Port
CN7
CN7
CN7
CN7
