4 Kabelanschluss

4.2 Elektrischer Kabelanschluss

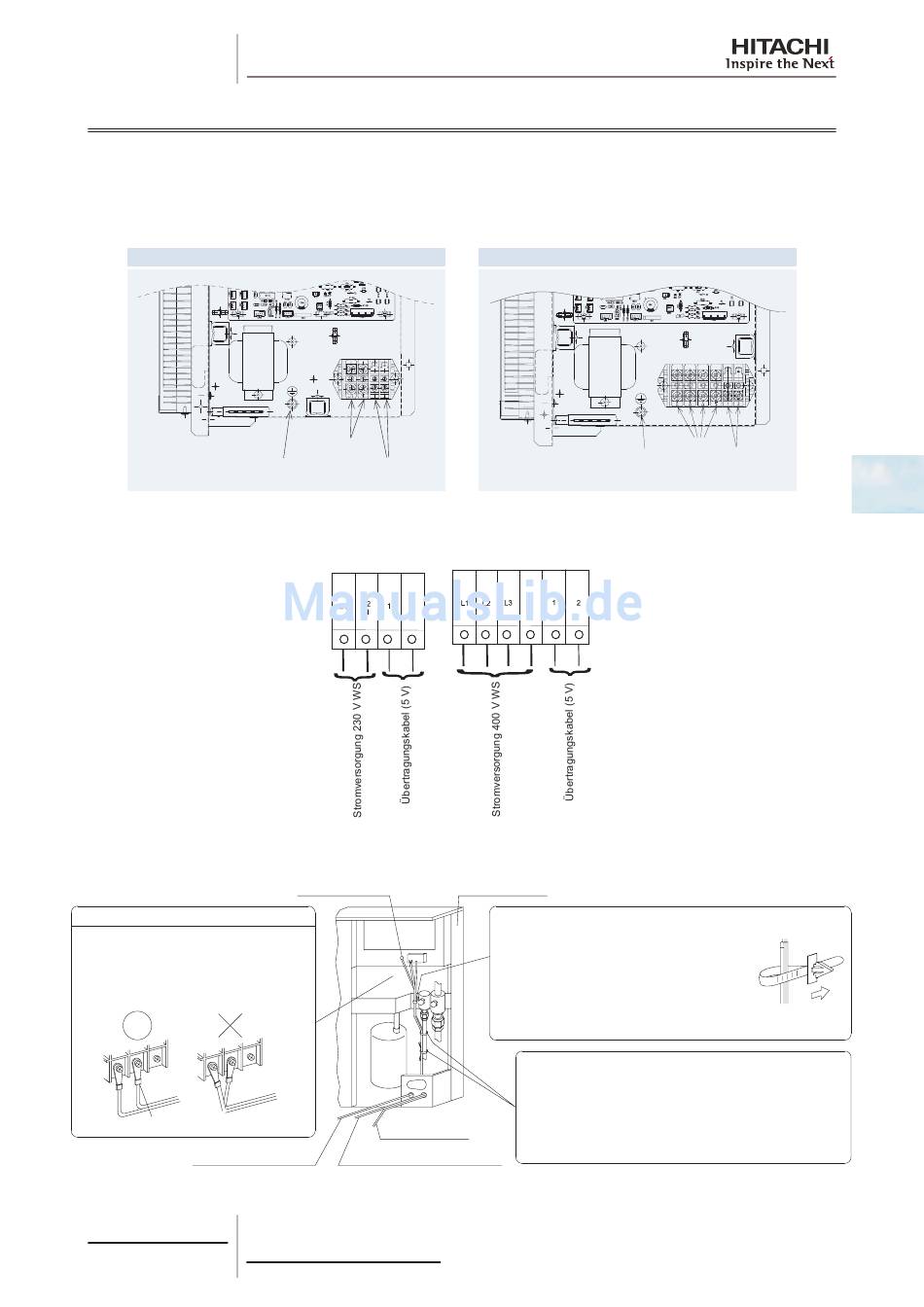

Die korrekten Kabelanschlüsse des Außengerätes sind in der folgenden Abbildung dargestellt:
1 Schließen Sie den Stromkreis unter der Verwendung eines geeigneten Kabels an den Anschluss an, wie auf dem
Kabeletikett und der Illustration unten gezeigt. Schließen Sie die Stromversorgungskabel L1 und N (für 230V 50Hz)
oder L1, L2, L3 und N (für 400V 50Hz) an der Klemmleiste und das Erdungskabel an die Erdungsschraube an der
Schaltkastenplatine an.
RAS-(4-6)FSVN2E
Erdklemme
2 Schließen Sie die Übertragungskabel zwischen dem Innen- und dem Außengerät an die Anschlüsse 1 und 2 der Ans-
chlussleiste an.
3 Befestigen Sie das Kabel mit der im Schaltkasten gelieferten Klemme, um Zugentlastung zu gewährleisten.
4 Beachten Sie bei der Herausführung von Kabeln, dass sie nicht die Montage der Außengeräten-Wartungsklappe be-
hindern.
Verkabelungsmethode
Versehen Sie die Anschlusskontakte wie
in der Abbildung gezeigt mit Isolierband
oder Isolierhülsen, und halten Sie einen
bestimmten Abstand ein.
Isolierband oder Isolierhülse
Steuerkabel
63
SMDE0068 rev.1 - 10/2012
Stromkabel
Übertragungs-
kabel
1~ 230V 50Hz
Hintere Abdeckung
Erdungsschraube
Erdungskabel
Stromversorgungskabel
RAS-(4-6)FSNY2E
Erdklemme
3N~ 400V 50Hz
Verkabelungsmethode mit Kabelbinder
1
Befestigen Sie die Kabel wie in der Abbildung
gezeigt mit dem Kabelbinder.
2
Verlegen Sie die Kabel so, dass sie den Kom-
pressor, die Kältemittelleitungen oder die Kan-
ten der Abdeckungen nicht berühren.
Formen Sie eine Kabelschlaufe, so dass ein Abklemmen der
Kabel beim Ersetzen von Teilen nicht erforderlich ist.
Befestigen Sie die Kabel so, dass diese den Hochtemperatur-
Kompressor und die anderen Teile nicht berühren.
Stromkabel
Übertragungs-
kabel
