4 Kabelanschluss

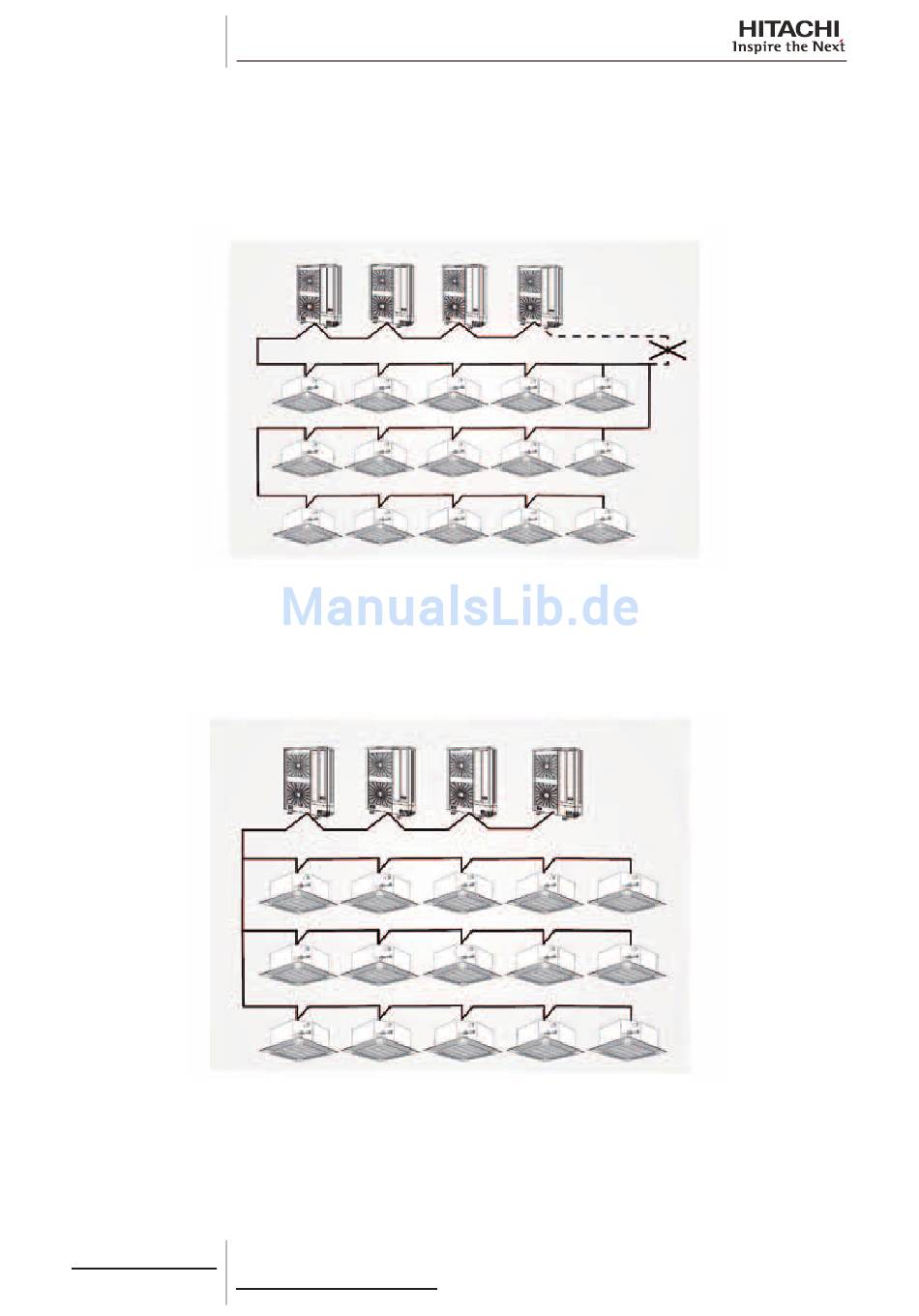

4.6.6 Beispiele eines H-Link II-Systems

Zwei Fälle:
1. Verwendung des H-LINK II-Systems für Klimaanlagen ohne zentrales Steuergerät (CSNET WEB
oder PSC-A64S)
• Leitungsanschluss an alle Geräte (einschließlich Utopia und/oder Set-Free, Mini Set-Free und DC Inverter).
A: Außengeräte.
B: Innengeräte.
C: Achten Sie darauf, dass bei der Verkabelung keine Leitungsschleifen entstehen.
• Leitungsanschluss für jede Etage.
A: Außengeräte.
B: Innengeräte.
72
SMDE0068 rev.1 - 10/2012
A
B
A
B
C
