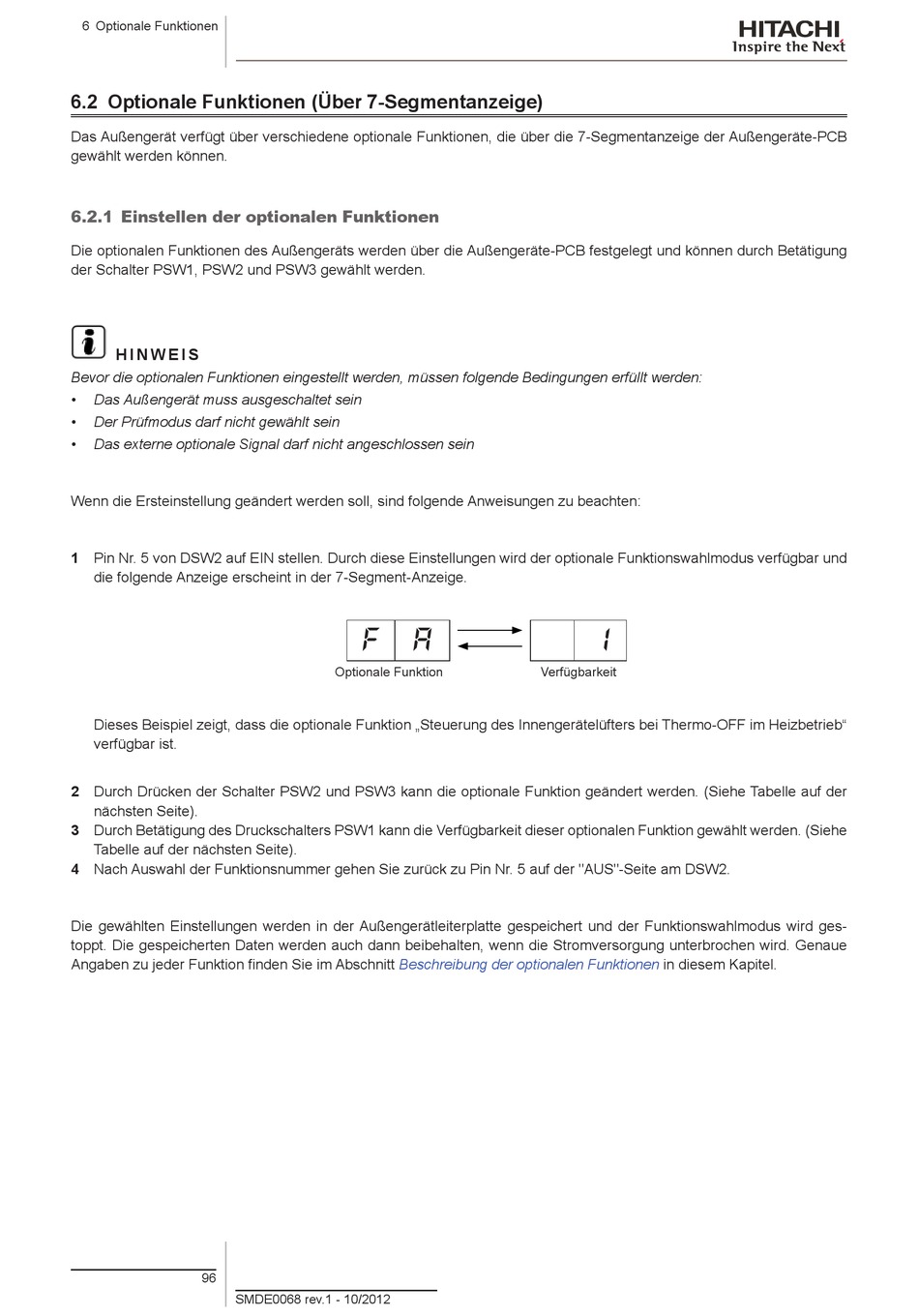

6 Optionale Funktionen
6.2 Optionale Funktionen (Über 7-Segmentanzeige)
Das Außengerät verfügt über verschiedene optionale Funktionen, die über die 7-Segmentanzeige der Außengeräte-PCB
gewählt werden können.

6.2.1 Einstellen der optionalen Funktionen

Die optionalen Funktionen des Außengeräts werden über die Außengeräte-PCB festgelegt und können durch Betätigung
der Schalter PSW1, PSW2 und PSW3 gewählt werden.
H I N W E I S
Bevor die optionalen Funktionen eingestellt werden, müssen folgende Bedingungen erfüllt werden:
• Das Außengerät muss ausgeschaltet sein
• Der Prüfmodus darf nicht gewählt sein
• Das externe optionale Signal darf nicht angeschlossen sein
Wenn die Ersteinstellung geändert werden soll, sind folgende Anweisungen zu beachten:
1 Pin Nr. 5 von DSW2 auf EIN stellen. Durch diese Einstellungen wird der optionale Funktionswahlmodus verfügbar und
die folgende Anzeige erscheint in der 7-Segment-Anzeige.
Dieses Beispiel zeigt, dass die optionale Funktion „Steuerung des Innengerätelüfters bei Thermo-OFF im Heizbetrieb"
verfügbar ist.
2 Durch Drücken der Schalter PSW2 und PSW3 kann die optionale Funktion geändert werden. (Siehe Tabelle auf der
nächsten Seite).
3 Durch Betätigung des Druckschalters PSW1 kann die Verfügbarkeit dieser optionalen Funktion gewählt werden. (Siehe
Tabelle auf der nächsten Seite).
4 Nach Auswahl der Funktionsnummer gehen Sie zurück zu Pin Nr. 5 auf der "AUS"-Seite am DSW2.
Die gewählten Einstellungen werden in der Außengerätleiterplatte gespeichert und der Funktionswahlmodus wird ges-
toppt. Die gespeicherten Daten werden auch dann beibehalten, wenn die Stromversorgung unterbrochen wird. Genaue
Angaben zu jeder Funktion finden Sie im Abschnitt Beschreibung der optionalen Funktionen
96
SMDE0068 rev.1 - 10/2012
F A
Optionale Funktion

Verfügbarkeit
in diesem Kapitel.
