11 Fehlerbehebung

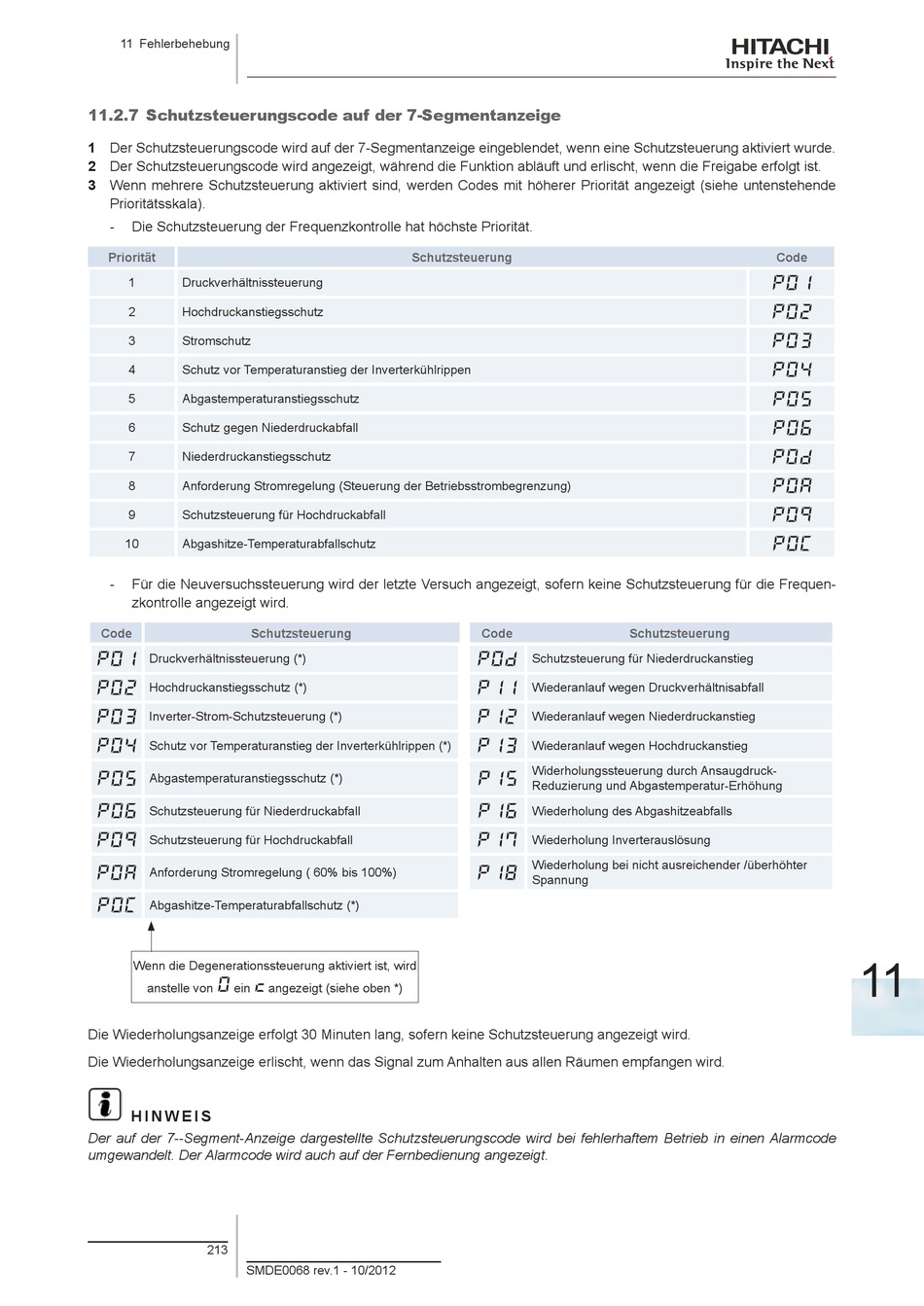

11.2.7 Schutzsteuerungscode auf der 7-Segmentanzeige

1 Der Schutzsteuerungscode wird auf der 7-Segmentanzeige eingeblendet, wenn eine Schutzsteuerung aktiviert wurde.
2 Der Schutzsteuerungscode wird angezeigt, während die Funktion abläuft und erlischt, wenn die Freigabe erfolgt ist.
3 Wenn mehrere Schutzsteuerung aktiviert sind, werden Codes mit höherer Priorität angezeigt (siehe untenstehende
Prioritätsskala).
Die Schutzsteuerung der Frequenzkontrolle hat höchste Priorität.
-
Priorität
1 Druckverhältnissteuerung
2 Hochdruckanstiegsschutz
3 Stromschutz
4 Schutz vor Temperaturanstieg der Inverterkühlrippen
5 Abgastemperaturanstiegsschutz
6 Schutz gegen Niederdruckabfall
7 Niederdruckanstiegsschutz
8 Anforderung Stromregelung (Steuerung der Betriebsstrombegrenzung)
9 Schutzsteuerung für Hochdruckabfall
10 Abgashitze-Temperaturabfallschutz
- Für die Neuversuchssteuerung wird der letzte Versuch angezeigt, sofern keine Schutzsteuerung für die Frequen-
zkontrolle angezeigt wird.
Code Schutzsteuerung
p0
Druckverhältnissteuerung (*)
p0
Hochdruckanstiegsschutz (*)
p03 Inverter-Strom-Schutzsteuerung (*)
p0 Schutz vor Temperaturanstieg der Inverterkühlrippen (*)
p0
Abgastemperaturanstiegsschutz (*)
p0 Schutzsteuerung für Niederdruckabfall
p0 Schutzsteuerung für Hochdruckabfall
p0A Anforderung Stromregelung ( 60% bis 100%)
p0C Abgashitze-Temperaturabfallschutz (*)
Wenn die Degenerationssteuerung aktiviert ist, wird
0 c
anstelle von ein
Die Wiederholungsanzeige erfolgt 30 Minuten lang, sofern keine Schutzsteuerung angezeigt wird.
Die Wiederholungsanzeige erlischt, wenn das Signal zum Anhalten aus allen Räumen empfangen wird.
H I N W E I S
Der auf der 7--Segment-Anzeige dargestellte Schutzsteuerungscode wird bei fehlerhaftem Betrieb in einen Alarmcode
umgewandelt. Der Alarmcode wird auch auf der Fernbedienung angezeigt.
213
SMDE0068 rev.1 - 10/2012
Schutzsteuerung
angezeigt (siehe oben *)
Code Schutzsteuerung
P0d
Schutzsteuerung für Niederdruckanstieg
p
Wiederanlauf wegen Druckverhältnisabfall
p Wiederanlauf wegen Niederdruckanstieg
p3 Wiederanlauf wegen Hochdruckanstieg
Widerholungssteuerung durch Ansaugdruck-
p
Reduzierung und Abgastemperatur-Erhöhung
p Wiederholung des Abgashitzeabfalls
p Wiederholung Inverterauslösung
Wiederholung bei nicht ausreichender /überhöhter
p
Spannung
Code
p0
p0
p03
P0
p0
p0
p0d
p0A
p0
p0C
11
