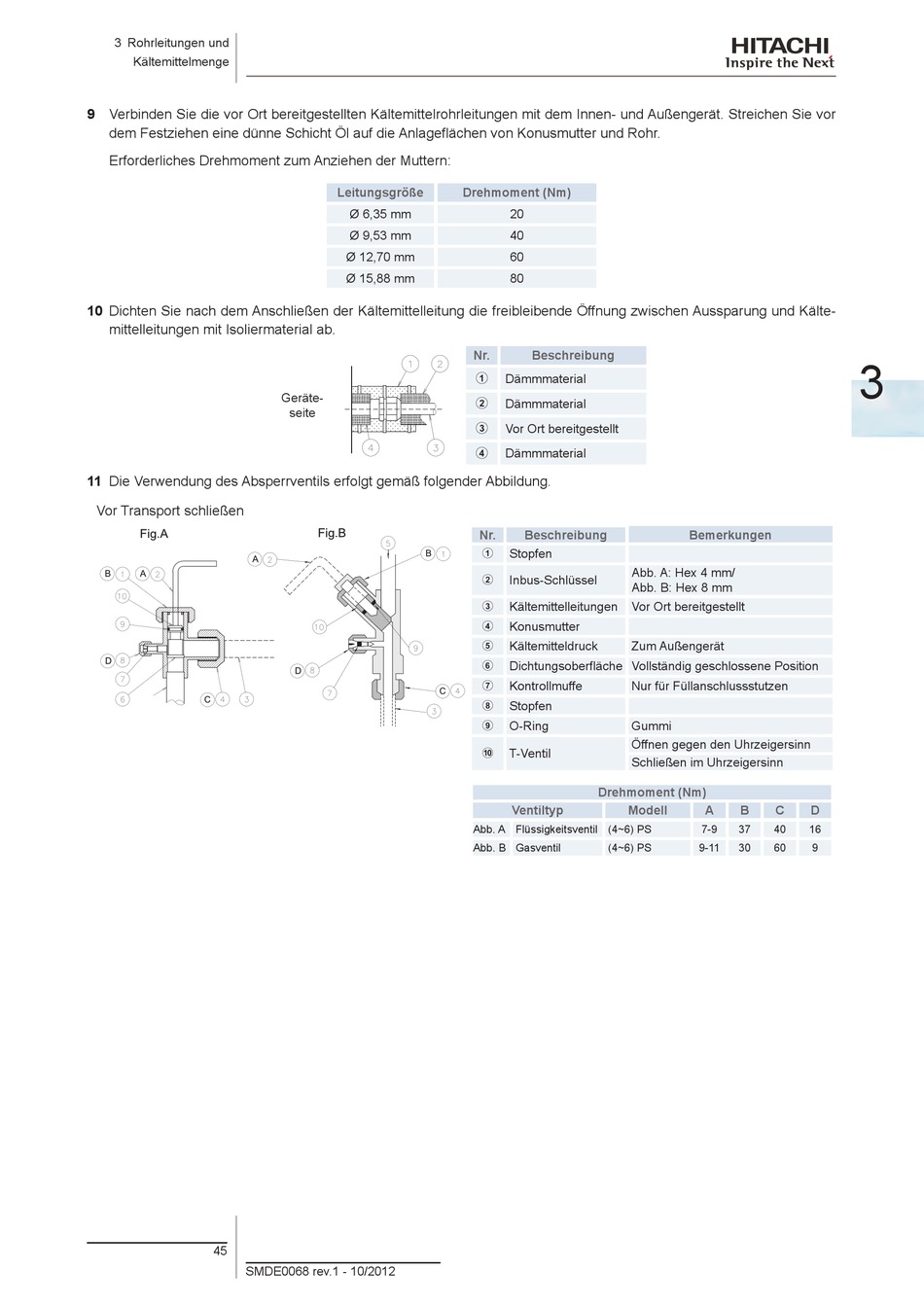

3 Rohrleitungen und
Kältemittelmenge
9 Verbinden Sie die vor Ort bereitgestellten Kältemittelrohrleitungen mit dem Innen- und Außengerät. Streichen Sie vor
dem Festziehen eine dünne Schicht Öl auf die Anlageflächen von Konusmutter und Rohr.
Erforderliches Drehmoment zum Anziehen der Muttern:
10 Dichten Sie nach dem Anschließen der Kältemittelleitung die freibleibende Öffnung zwischen Aussparung und Kälte-
mittelleitungen mit Isoliermaterial ab.
11 Die Verwendung des Absperrventils erfolgt gemäß folgender Abbildung.
Vor Transport schließen
45
SMDE0068 rev.1 - 10/2012
Leitungsgröße
Ø 6,35 mm
Ø 9,53 mm
Ø 12,70 mm
Ø 15,88 mm
Geräte-
seite
Drehmoment (Nm)
20
40
60
80
Nr.
Beschreibung
Dämmmaterial
Dämmmaterial
Vor Ort bereitgestellt
Dämmmaterial
Nr.
Beschreibung
Stopfen
Abb. A: Hex 4 mm/
Inbus-Schlüssel
Abb. B: Hex 8 mm
Kältemittelleitungen
Vor Ort bereitgestellt
Konusmutter
Kältemitteldruck
Zum Außengerät
Dichtungsoberfläche Vollständig geschlossene Position
Kontrollmuffe
Nur für Füllanschlussstutzen
Stopfen
O-Ring
Gummi
Öffnen gegen den Uhrzeigersinn
T-Ventil
Schließen im Uhrzeigersinn
Drehmoment (Nm)
Ventiltyp
Modell
Abb. A Flüssigkeitsventil (4~6) PS
Abb. B Gasventil
(4~6) PS
3
Bemerkungen
A
B
C
D
7-9
37
40
16
9-11
30
60
9
