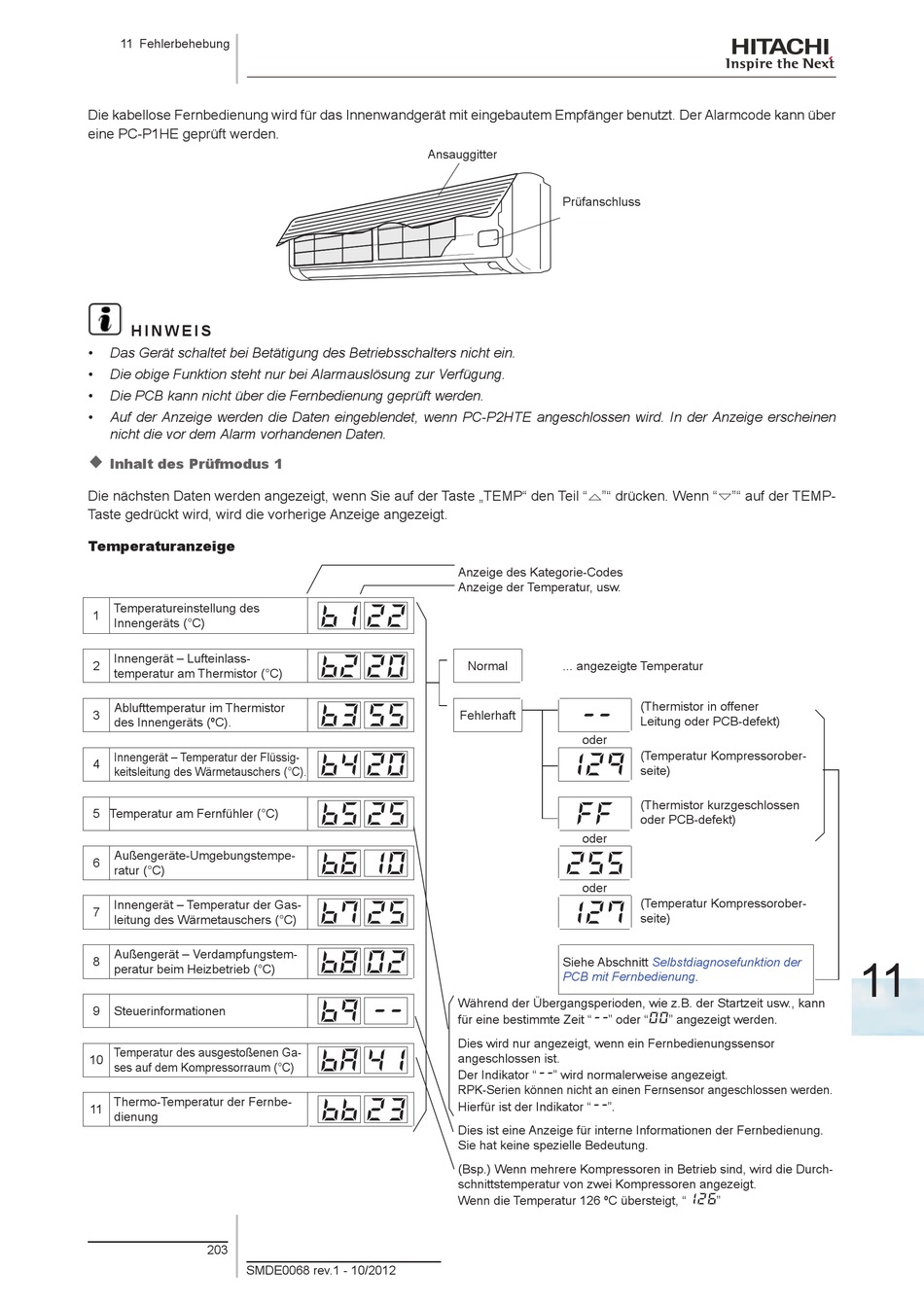

11 Fehlerbehebung
Die kabellose Fernbedienung wird für das Innenwandgerät mit eingebautem Empfänger benutzt. Der Alarmcode kann über
eine PC-P1HE geprüft werden.
H I N W E I S
• Das Gerät schaltet bei Betätigung des Betriebsschalters nicht ein.
• Die obige Funktion steht nur bei Alarmauslösung zur Verfügung.
• Die PCB kann nicht über die Fernbedienung geprüft werden.
• Auf der Anzeige werden die Daten eingeblendet, wenn PC-P2HTE angeschlossen wird. In der Anzeige erscheinen
nicht die vor dem Alarm vorhandenen Daten.

Inhalt des Prüfmodus 1
Die nächsten Daten werden angezeigt, wenn Sie auf der Taste „TEMP" den Teil "
Taste gedrückt wird, wird die vorherige Anzeige angezeigt.

Temperaturanzeige

Temperatureinstellung des
1
Innengeräts (°C)
Innengerät – Lufteinlass-
2
temperatur am Thermistor (°C)
Ablufttemperatur im Thermistor
3
des Innengeräts (ºC).
Innengerät – Temperatur der Flüssig-
4
keitsleitung des Wärmetauschers (°C).
5 Temperatur am Fernfühler (°C)
Außengeräte-Umgebungstempe-
6
ratur (°C)
Innengerät – Temperatur der Gas-
7
leitung des Wärmetauschers (°C)
Außengerät – Verdampfungstem-
8
peratur beim Heizbetrieb (°C)
9 Steuerinformationen
Temperatur des ausgestoßenen Ga-
10
ses auf dem Kompressorraum (°C)
Thermo-Temperatur der Fernbe-
11
dienung
203
SMDE0068 rev.1 - 10/2012
Ansauggitter
Anzeige des Kategorie-Codes
Anzeige der Temperatur, usw.
b 
b 0
Normal
b3 
Fehlerhaft
b 0
b 
b 0
b 
b 0
Während der Übergangsperioden, wie z.B. der Startzeit usw., kann
b --
für eine bestimmte Zeit "
Dies wird nur angezeigt, wenn ein Fernbedienungssensor
bA 
angeschlossen ist.
Der Indikator "
RPK-Serien können nicht an einen Fernsensor angeschlossen werden.
bb 3
Hierfür ist der Indikator "
Dies ist eine Anzeige für interne Informationen der Fernbedienung.
Sie hat keine spezielle Bedeutung.
(Bsp.) Wenn mehrere Kompressoren in Betrieb sind, wird die Durch-
schnittstemperatur von zwei Kompressoren angezeigt.
Wenn die Temperatur 126 ºC übersteigt, "
Prüfanschluss

"" drücken. Wenn "
... angezeigte Temperatur
(Thermistor in offener
--
Leitung oder PCB-defekt)
oder
(Temperatur Kompressorober-

seite)
(Thermistor kurzgeschlossen
FF
oder PCB-defekt)
oder

oder
(Temperatur Kompressorober-

seite)
Siehe Abschnitt Selbstdiagnosefunktion der
PCB mit Fernbedienung.
-- " oder " 00 " angezeigt werden.
-- " wird normalerweise angezeigt.
-- ".


"" auf der TEMP-
