11 Fehlerbehebung
0

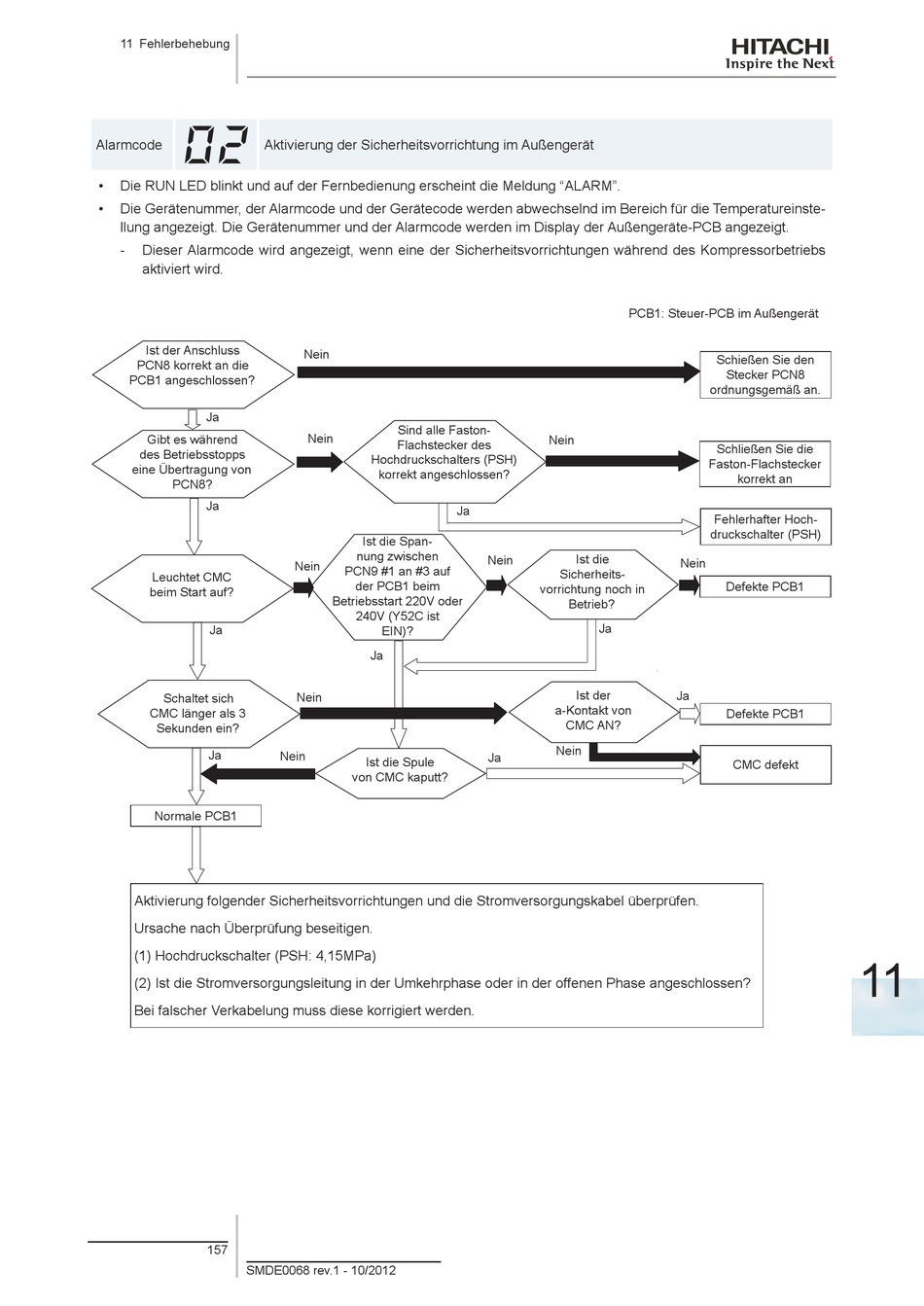

Alarmcode Aktivierung der Sicherheitsvorrichtung im Außengerät
• Die RUN LED blinkt und auf der Fernbedienung erscheint die Meldung "ALARM".
• Die Gerätenummer, der Alarmcode und der Gerätecode werden abwechselnd im Bereich für die Temperatureinste-
llung angezeigt. Die Gerätenummer und der Alarmcode werden im Display der Außengeräte-PCB angezeigt.
- Dieser Alarmcode wird angezeigt, wenn eine der Sicherheitsvorrichtungen während des Kompressorbetriebs
aktiviert wird.
Ist der Anschluss
PCN8 korrekt an die
PCB1 angeschlossen?
Ja
Gibt es während
des Betriebsstopps
eine Übertragung von
PCN8?
Ja
Leuchtet CMC
beim Start auf?
Ja
Schaltet sich
CMC länger als 3
Sekunden ein?
Ja
Normale PCB1
Aktivierung folgender Sicherheitsvorrichtungen und die Stromversorgungskabel überprüfen.
Ursache nach Überprüfung beseitigen.
(1) Hochdruckschalter (PSH: 4,15MPa)
(2) Ist die Stromversorgungsleitung in der Umkehrphase oder in der offenen Phase angeschlossen?
Bei falscher Verkabelung muss diese korrigiert werden.
157
SMDE0068 rev.1 - 10/2012
Nein
Sind alle Faston-
Nein
Flachstecker des
Hochdruckschalters (PSH)
korrekt angeschlossen?
Ist die Span-
nung zwischen
Nein
PCN9 #1 an #3 auf
der PCB1 beim
Betriebsstart 220V oder
240V (Y52C ist
EIN)?
Ja
Nein
Nein
Ist die Spule
von CMC kaputt?
PCB1: Steuer-PCB im Außengerät
Nein
Ja
Ist die
Nein
Sicherheits-
vorrichtung noch in
Betrieb?
Ja
Ist der
a-Kontakt von
CMC AN?
Nein
Ja
Schießen Sie den
Stecker PCN8
ordnungsgemäß an.
Schließen Sie die
Faston-Flachstecker
korrekt an
Fehlerhafter Hoch-
druckschalter (PSH)
Nein
Defekte PCB1
Ja
Defekte PCB1
CMC defekt
11
