4 Kabelanschluss

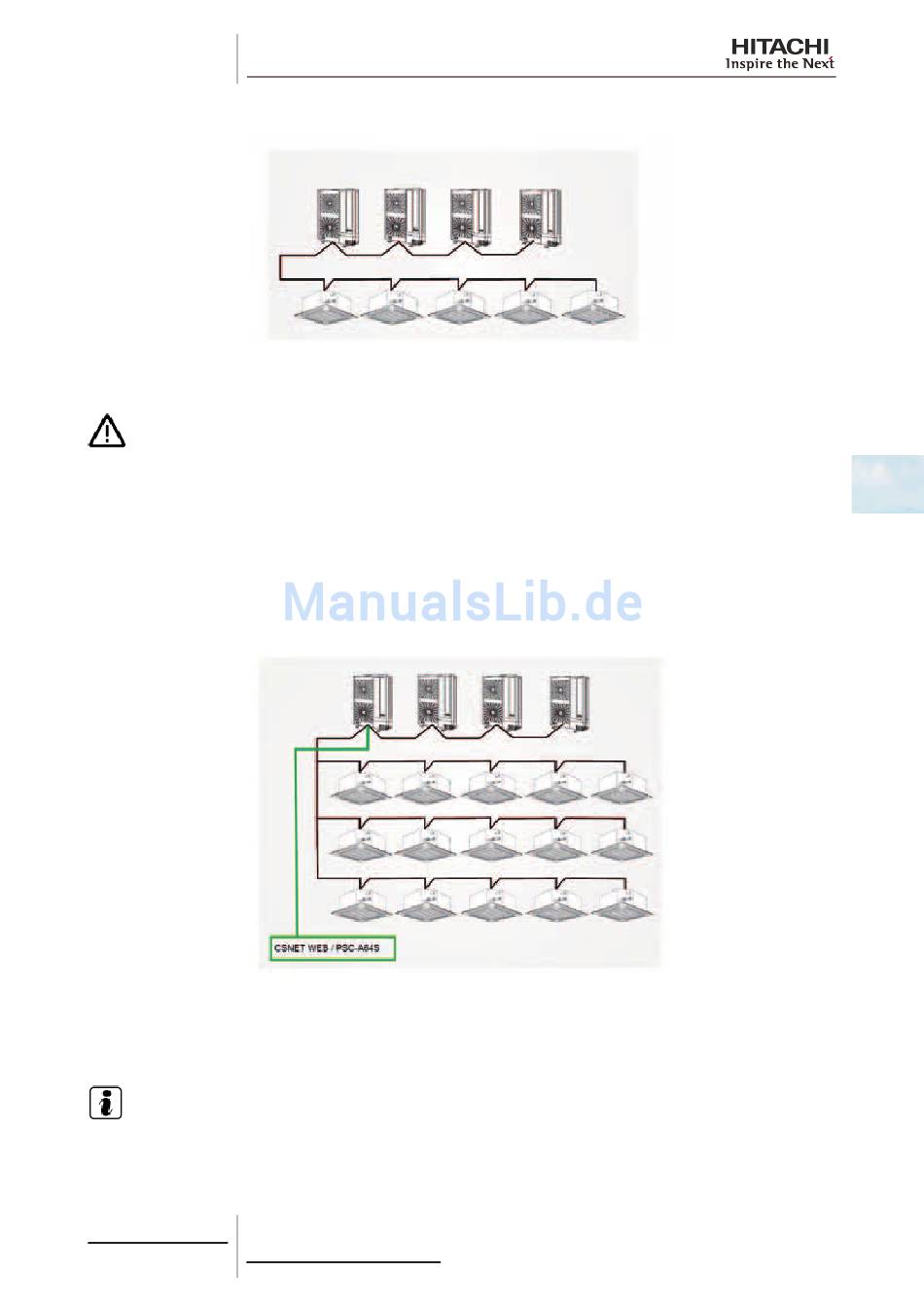

• Anschluss mit einer Hauptleitung und Abzweigungen für die Geräte.
A: Außengeräte.
B: Innengeräte.
V O R S I C H T
• Maximal können 64 Außengeräte und 160 Innengeräte angeschlossen werden (Utopia bzw. Set Free, Mini Set-free).
• Achten Sie darauf, dass bei der Verkabelung keine Leitungsschleifen entstehen.
• Wenn das H-LINK II-System nicht wie oben dargestellt nach der Verkabelungsarbeit eingesetzt wird, muss es nach
der beendeten Instrumentenverkabelung verwendet werden. Die DIP-Schalter müssen daher gemäß DIP-Schalter auf
der PCB eingestellt werden.
2. Verwendung des H-LINK II-Systems für Klimaanlagen mit zentralem Steuergerät (CSNET WEB
oder PSC-A64S)
• Wenn das zentrale Steuergerät während der Verkabelungsarbeiten eingesetzt wird, kann das CS-NET WEB an jedem
Punkt der H-Link II-Kabel angeschlossen werden.
A: Außengeräte.
B: Innengeräte.
• Wenn das zentrale Steuergerät nicht während der Verkabelungsarbeiten eingesetzt wird, müssen Sie die H-LINK II-
Kabel an alle Systeme anschließen. Der leichteste Weg ist normalerweise der Anschluss der Außengeräte.
H I N W E I S
Für CSNET WEB 2.0 gelten die des H-LINK entsprechenden Einschränkungen.
73
SMDE0068 rev.1 - 10/2012
A
B
A
B
4
