3 Rohrleitungen und
Kältemittelmenge

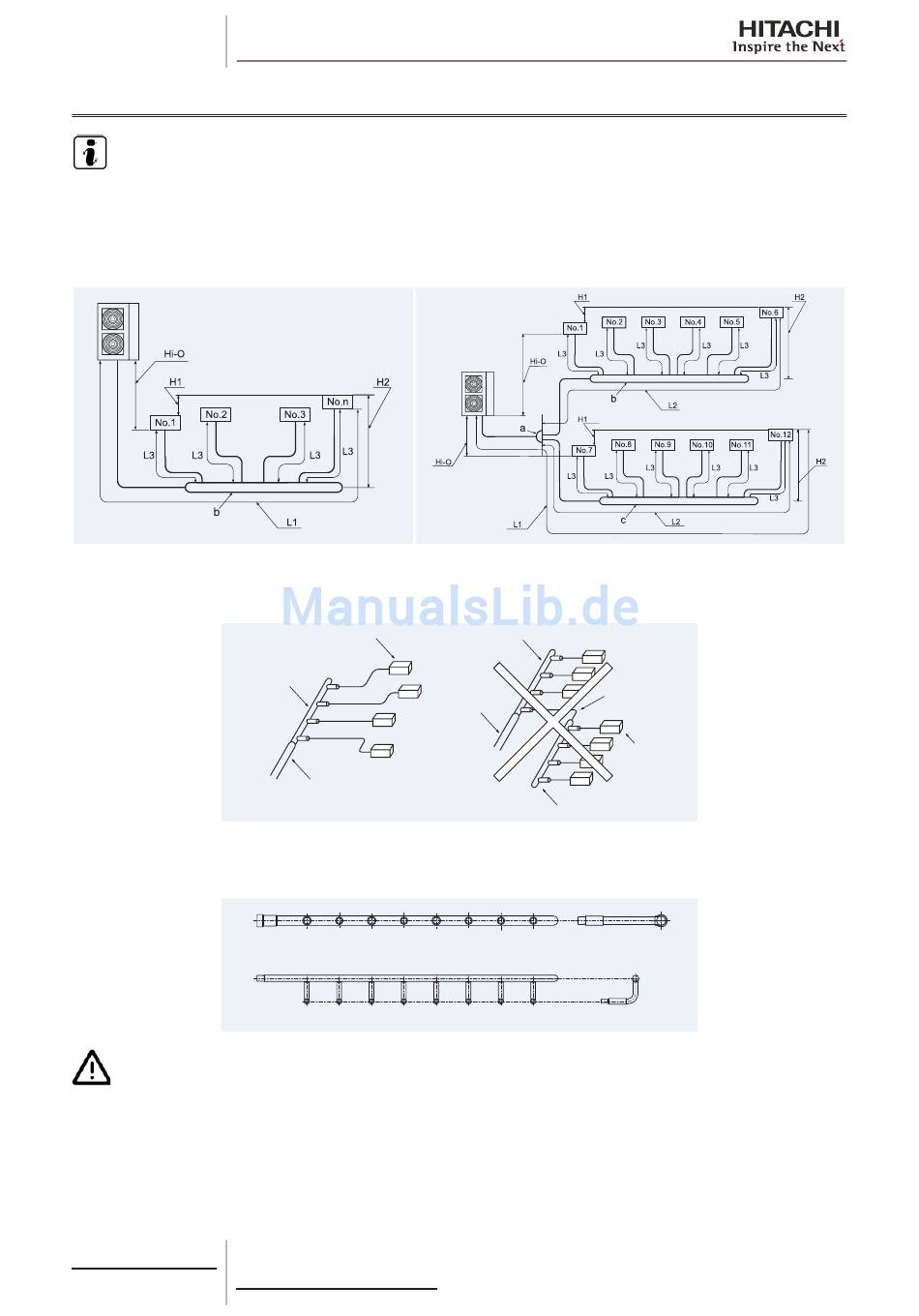

3.5 Verteilungsmethode

H I N W E I S
Gleichen Sie für die folgenden Installationsarten die Länge von jedem Teil und das Verhältnis der Leistung der Gesamtan-
zahl der angeschlossenen Innengeräte aus, wenn die Installation in zwei oder mehr Teile aufgeteilt ist.

3.5.1 Kopfabzweigungs-RohrsystemInstallationsarten


Hinweise
Schließen Sie nie zwei Kopfverteilungen hintereinander an.
Kopfabzweigung
Installationsposition
Installieren Sie immer in waagerechter Richtung. (Beispiel: Im Falle des MH-108AN-Modelles)
V O R S I C H T
Verschließen Sie das Ende von Abzweigungsleitungen, die nicht verbunden sind, durch Verlöten der mitgelieferten Abs-
chlussrohre.
54
SMDE0068 rev.1 - 10/2012
RICHTIG Innengerät
Hauptrohrleitung
Hauptrohrleitung
Gasleitungsseite
Flüssigkeitsleitungsseite
FALSCH
Kopfabzweigung
Hauptrohrleitung
Innengerät
Kopfabzweigung
Horizontal
Horizontal
