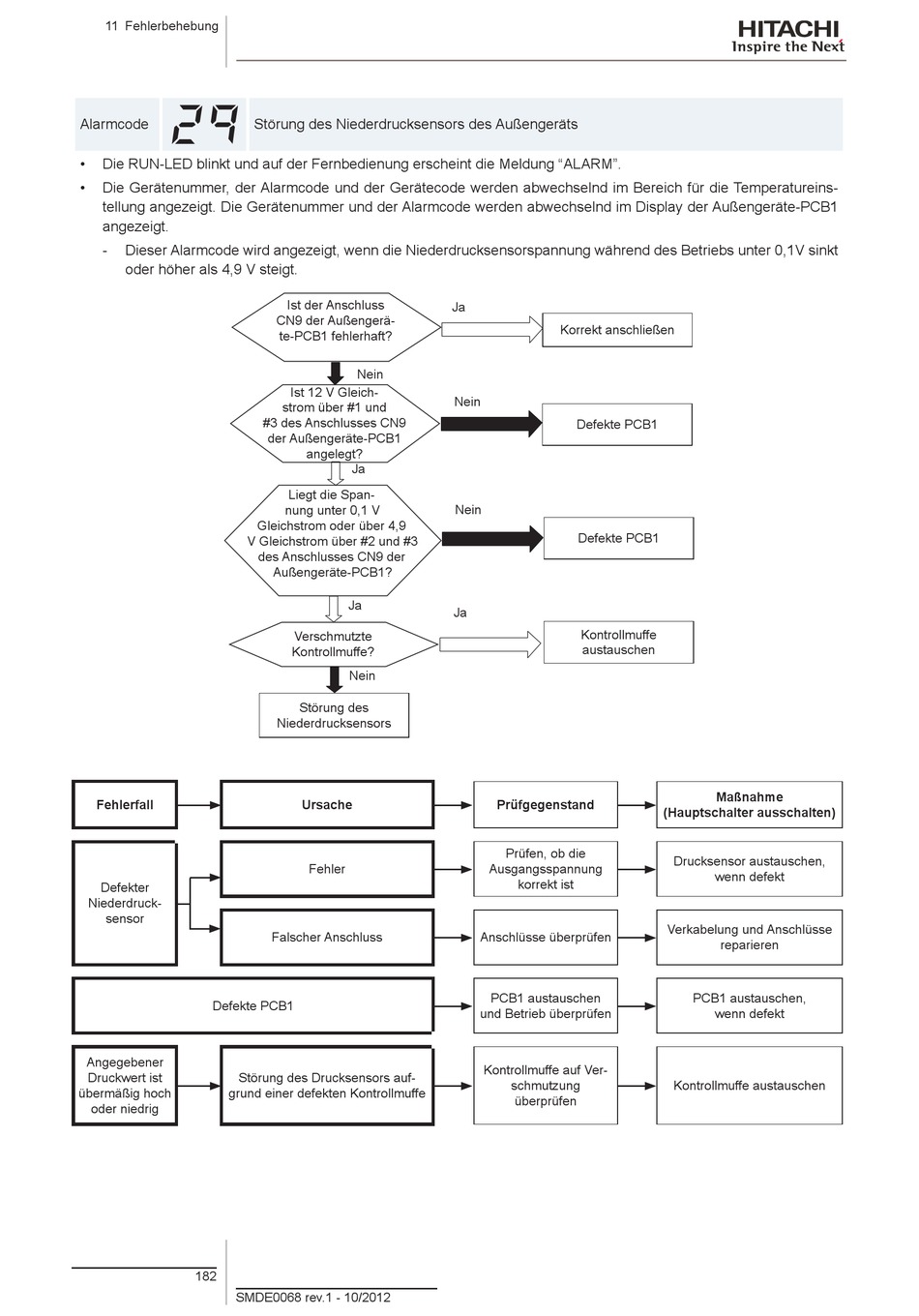

11 Fehlerbehebung

Alarmcode
• Die RUN-LED blinkt und auf der Fernbedienung erscheint die Meldung "ALARM".
• Die Gerätenummer, der Alarmcode und der Gerätecode werden abwechselnd im Bereich für die Temperatureins-
tellung angezeigt. Die Gerätenummer und der Alarmcode werden abwechselnd im Display der Außengeräte-PCB1
angezeigt.
Dieser Alarmcode wird angezeigt, wenn die Niederdrucksensorspannung während des Betriebs unter 0,1V sinkt
-
oder höher als 4,9 V steigt.
V Gleichstrom über #2 und #3
Fehlerfall
Defekter
Niederdruck-
sensor
Defekte PCB1
Angegebener
Druckwert ist Störung des Drucksensors auf-
übermäßig hoch grund einer defekten Kontrollmuffe
oder niedrig
182
SMDE0068 rev.1 - 10/2012
Störung des Niederdrucksensors des Außengeräts
Ist der Anschluss
CN9 der Außengerä-
te-PCB1 fehlerhaft?
Nein
Ist 12 V Gleich-
strom über #1 und
#3 des Anschlusses CN9
der Außengeräte-PCB1
angelegt?
Ja
Liegt die Span-
nung unter 0,1 V
Gleichstrom oder über 4,9
des Anschlusses CN9 der
Außengeräte-PCB1?
Ja
Verschmutzte
Kontrollmuffe?
Nein
Störung des
Niederdrucksensors
Ursache
Fehler
Falscher Anschluss
Ja
Korrekt anschließen
Nein
Defekte PCB1
Nein
Defekte PCB1
Ja
Kontrollmuffe
austauschen
Prüfgegenstand
Prüfen, ob die
Ausgangsspannung
korrekt ist
Anschlüsse überprüfen
PCB1 austauschen
und Betrieb überprüfen
Kontrollmuffe auf Ver-
schmutzung
überprüfen
Maßnahme
(Hauptschalter ausschalten)
Drucksensor austauschen,
wenn defekt
Verkabelung und Anschlüsse
reparieren
PCB1 austauschen,
wenn defekt
Kontrollmuffe austauschen
