Hitachi RAS-(4-6)FSVN2E Anleitung Seite 33

2 Geräteinstallation
Windschutz
- Spezifikationen
Modell
Menge
Galvanisiertes Blech + Einbrenn-
Material
Farbe
Gewicht
Befestigungsschraube x 4 [M5
Zubehör
"Schutz", "Windschutz" oder
Einbaubeschränkung "Schneeschutzhaube" kann nicht
mit Windschutz installiert werden.

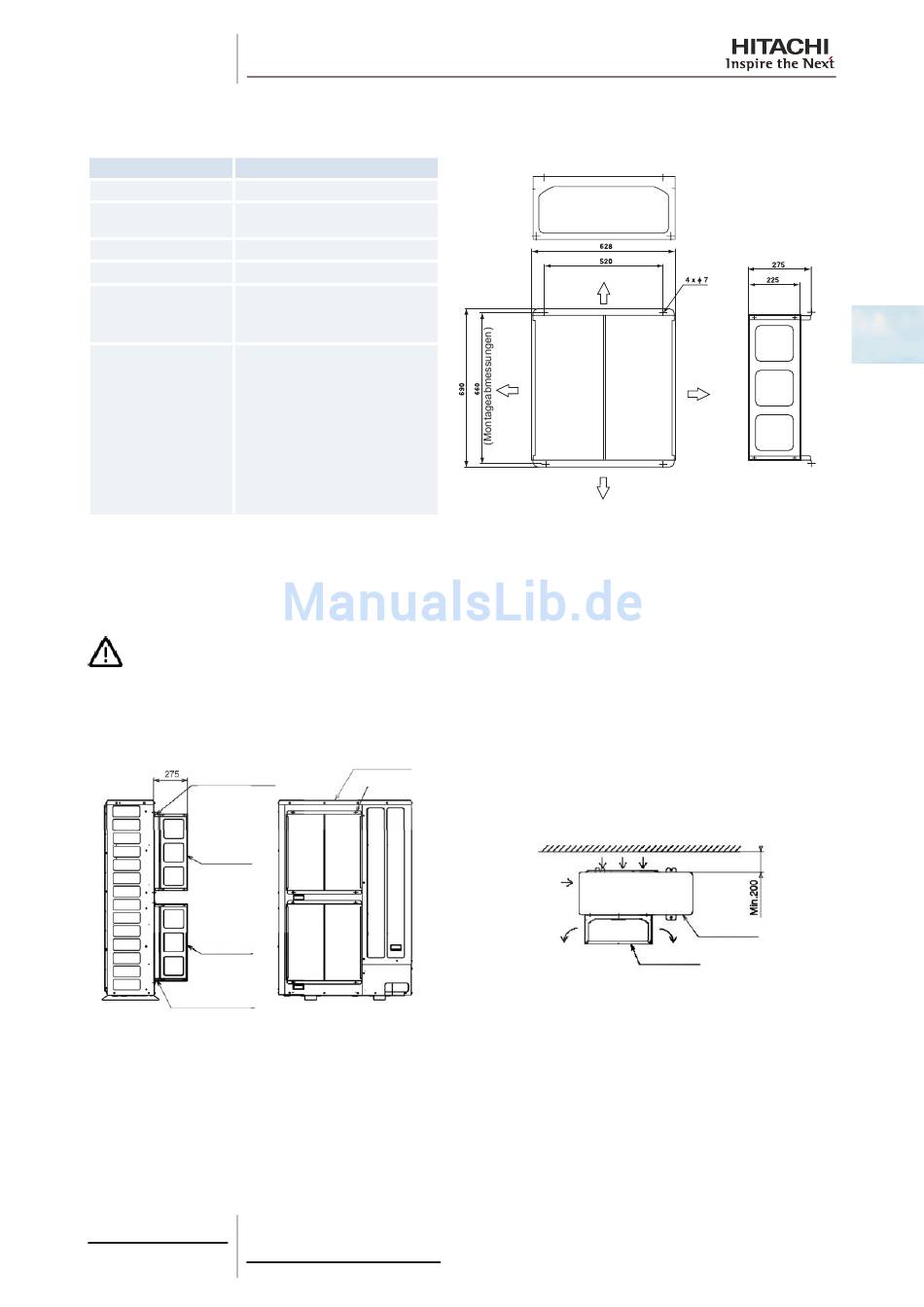

- Beispiel für das Anbringen des Windschutzes
Š Befestigen Sie den Windschutz mit vier (4) Schrauben (geliefert) am Luftauslassgitter.
Š Am Gitter gibt es an 4 Positionen Bohrungen zur Befestigung (Anzugsdrehmoment von 2,4~3,1Nm).
Š Entfernen Sie bei der Installation des Windschutzes nicht das Luftauslassgitter.
V O R S I C H T
Wenn die Windschutz ohne Luftauslassgitter installiert wird, besteht aufgrund der Lüfterdrehung Verletzungsgefahr.
- Installation von zwei Windschutzvorrichtungen
Luftauslassgitter
Windschutz
Windschutz
Luftauslassgitter
33
SMDE0068 rev.1 - 10/2012
WSP-335A
2 pro Gerät
lackierung
Grau (1.oY8.5/0.5)
5,5 kg
(SUS) x 12]
Installationsanleitung
Außengerät
M5 Befestigungs-
schraube x 4
(Zubehör)
(Montageabmessungen)
Luftstrom
Luftstrom
Luftstrom
- Wartungsbereich
Š Beide Seiten des Außengeräts sollten geöffnet
werden.
Š Die Luftauslassseite sollte frei von Hindernissen
sein.
Windschutz
Luftstrom
Außengerät
