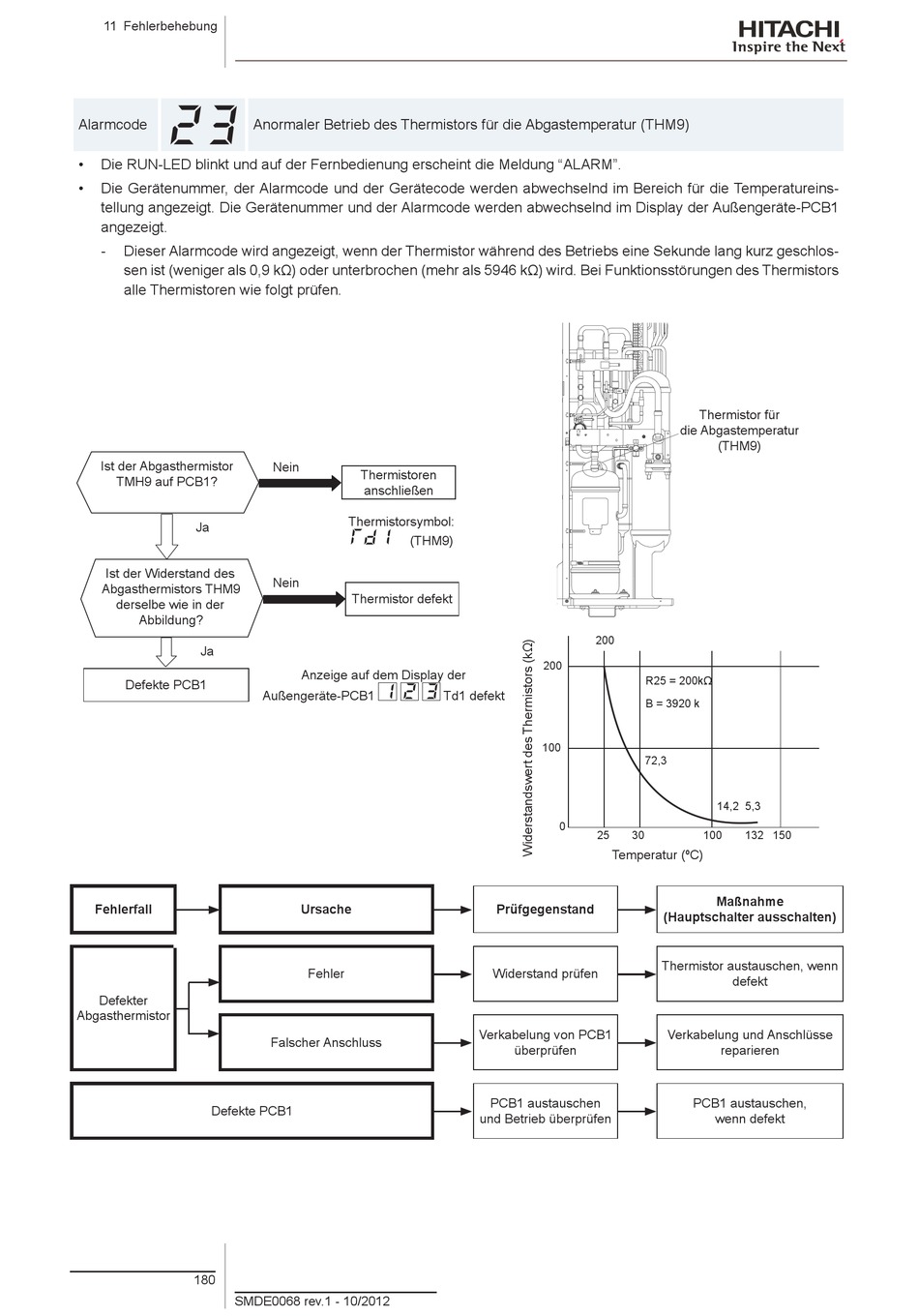

11 Fehlerbehebung
3
Alarmcode
• Die RUN-LED blinkt und auf der Fernbedienung erscheint die Meldung "ALARM".
• Die Gerätenummer, der Alarmcode und der Gerätecode werden abwechselnd im Bereich für die Temperatureins-
tellung angezeigt. Die Gerätenummer und der Alarmcode werden abwechselnd im Display der Außengeräte-PCB1
angezeigt.
Dieser Alarmcode wird angezeigt, wenn der Thermistor während des Betriebs eine Sekunde lang kurz geschlos-
-
sen ist (weniger als 0,9 kΩ) oder unterbrochen (mehr als 5946 kΩ) wird. Bei Funktionsstörungen des Thermistors
alle Thermistoren wie folgt prüfen.
Ist der Abgasthermistor
TMH9 auf PCB1?
Ja
Ist der Widerstand des
Abgasthermistors THM9
derselbe wie in der
Abbildung?
Ja
Defekte PCB1
Fehlerfall
Defekter
Abgasthermistor
Defekte PCB1
180
SMDE0068 rev.1 - 10/2012
Anormaler Betrieb des Thermistors für die Abgastemperatur (THM9)
Nein
Thermistoren
anschließen
Thermistorsymbol:
d
(THM9)
Nein
Thermistor defekt
Anzeige auf dem Display der
  3
Außengeräte-PCB1
Ursache
Fehler
Falscher Anschluss
200
200
Td1 defekt
100
0
25
Temperatur (ºC)
Prüfgegenstand
Widerstand prüfen
Verkabelung von PCB1
überprüfen
PCB1 austauschen
und Betrieb überprüfen
Thermistor für
die Abgastemperatur
(THM9)
R25 = 200kΩ
B = 3920 k
72,3
14,2 5,3
30 100 132 150
Maßnahme
(Hauptschalter ausschalten)
Thermistor austauschen, wenn
defekt
Verkabelung und Anschlüsse
reparieren
PCB1 austauschen,
wenn defekt
