8 Elektrische Prüfungen
an den Hauptteilen

8.7 Scrollkompressor


Zuverlässiger Mechanismus für geringen Vibrations- und Geräuschpegel
1. Die Drehrichtung ist festgelegt.
2. Innerhalb der Kammer herrscht Hochdruck und die Oberflächentemperatur der Kammer liegt bei 60 ºC bis 110 ºC.


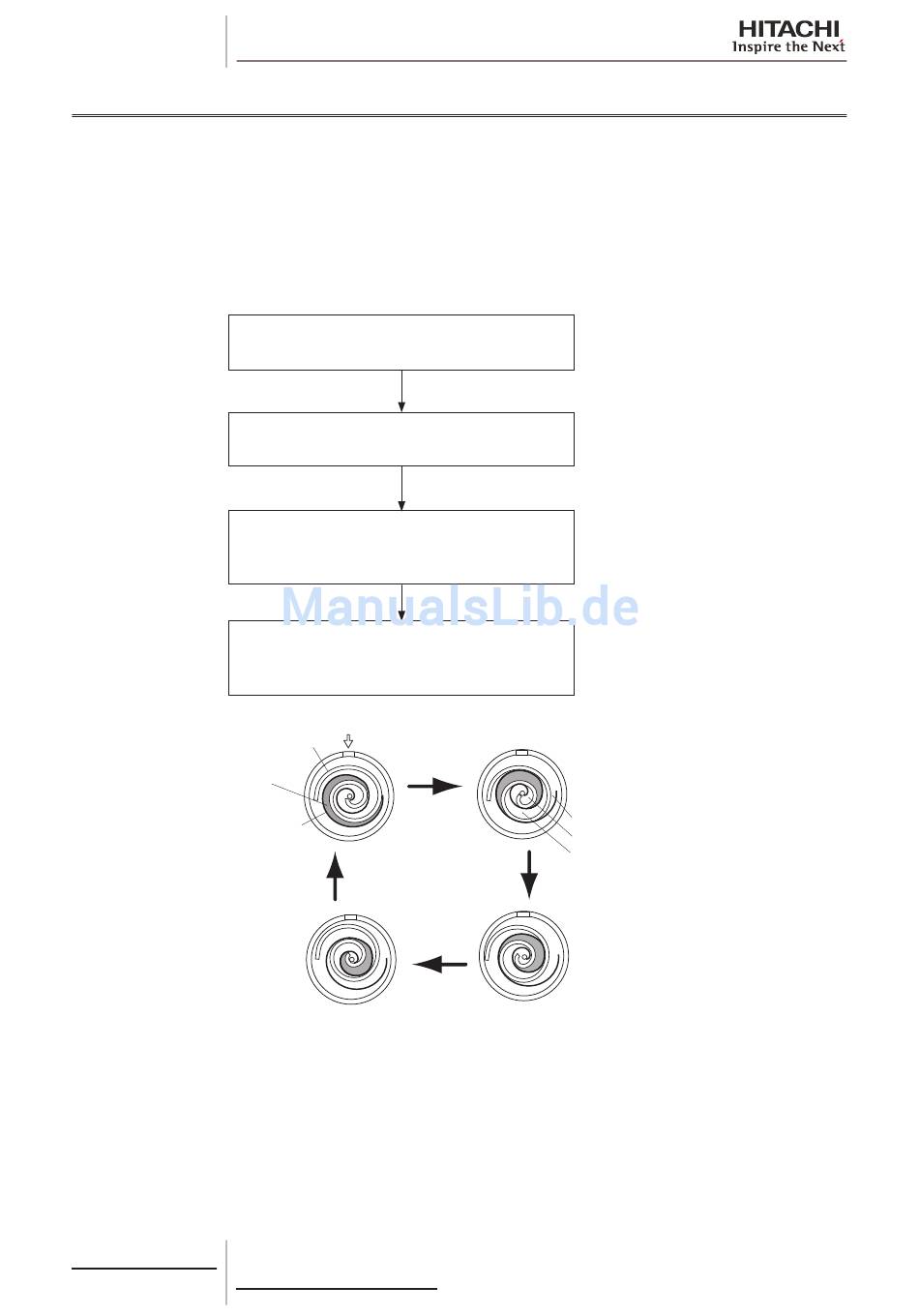

Kompressionsprinzip
1. Das Gas wird über den Einlassstutzen im äußeren Rah-
men des feststehenden Scrollkompressors eingesogen.
2. Das Gas im Verdichtungsraum wird zur Mitte der
Schnecke gepresst.
3. Der Verdichtungsraum ist in der Mitte der Schnecke
minimal und das maximal verdichtete Gas wird am Auslas-
sport in der Mitte der Schnecke ausgelassen.
4. Der oben beschriebene Vorgang (Ansaugen - Verdich-
ten - Ausstoßen) wiederholt sich fortlaufend.
Drehende Schnecke
Verdichtungsraum
Feststehende
Schnecke
130
SMDE0068 rev.1 - 10/2012
Gas
Ansaugvorgang
Ausstoßvorgang
Verdichtungsvorgang
