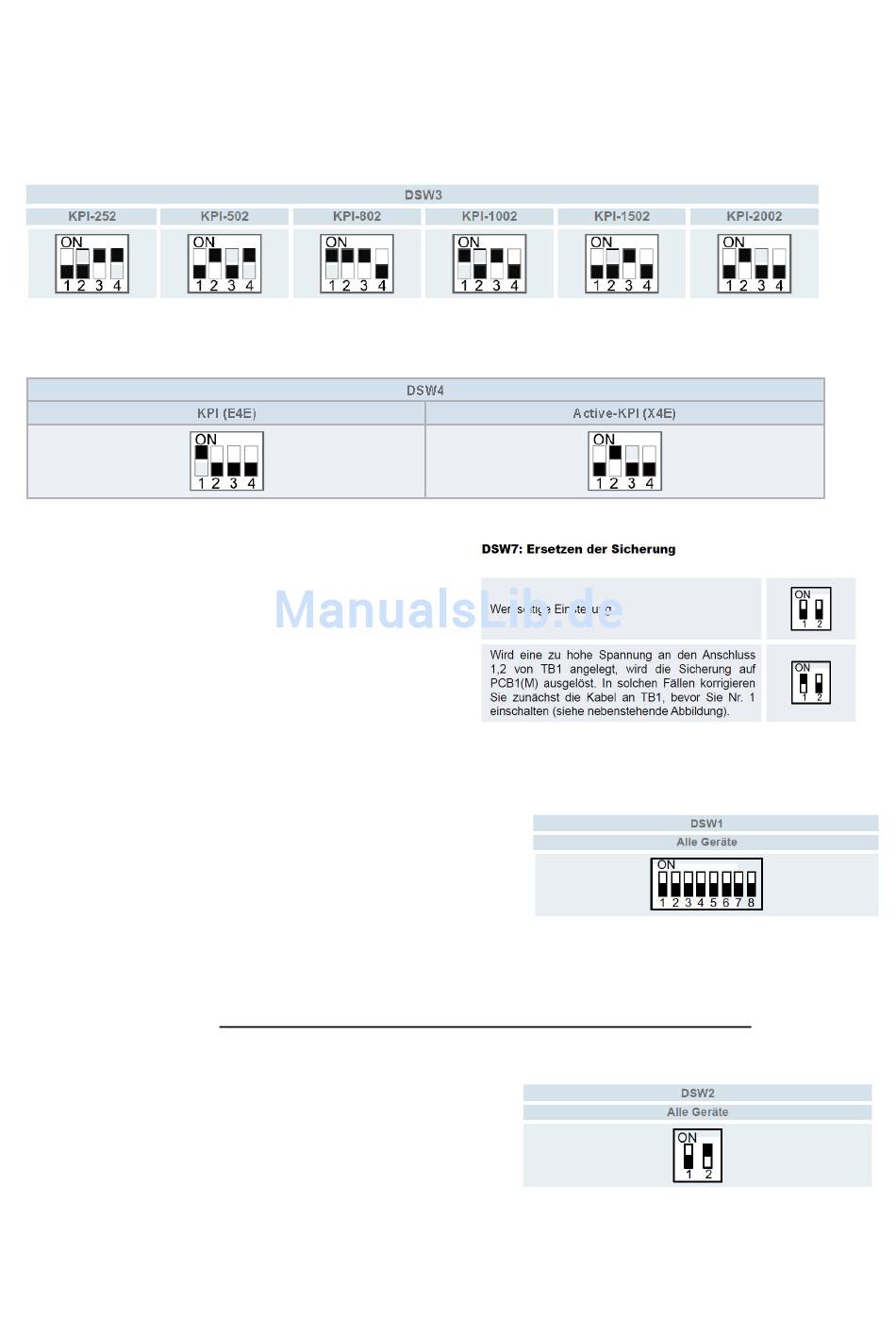

DIP-Schalter KPI-xxxxx4E (Frischluft-Wärmetauscher)
PCB1 Einstellungen
DSW3 Leistungseinstellung
Die Leistungseinstellung darf nicht verstellt werden.
DSW4 Modell Code (Bauform)
Dieser Schalter darf nicht verstellt werden
DSW7 H-Link Sicherung
Für den normalen Betrieb ist keine Einstellung
notwendig. Alle Schalter unten.
Sollte die interne Sicherung der Platine (für H-
Link) ausgelöst haben, besteht die Möglichkeit
die Sicherung nach Problembehebung zu
überbrücken => Pin 1 auf ON stellen.
PCB 2 Einstellungen
DSW1 Modelleinstellung
Es ist keine Funktion hinterlegt. Bitte nicht verstellen.
KPI Geräte können bei Bedarf auch zusammen mit
einer Inneneinheit an einer Kabelfernbedienung
angeschlossen werden. Die Lüfterstufen können
jedoch nicht separat eingestellt werden.
Achtung: Dies gilt gilt nur für Modelle mit einem Baujahr vor 2014. Sollten mehrere KPI
Geräte an nur einer Kabelfernbedienung angeschlossen werden, muß bis auf das Gerät mit
Kabelfernbedienung, an allen weiteren Pin 7 von DSW1 auf ON gestellt werden. Bei
Modellen ab 2014 ist dies nicht notwendig.
DSW2 Endwiederstand
Es ist keine Funktion hinterlegt. Bitte nicht verstellen.
*** Schwarz ist die Schalterstellung ***
Weitere optionale Funktionen bzw. Ein- und Ausgangssignale siehe auch Anleitungen der
Kabelfernbedienung. Z.B. Funktion E1 => Modus Bypassklappe E2=> Überdruck im Raum
E4 => zeitverzögerter Start......
