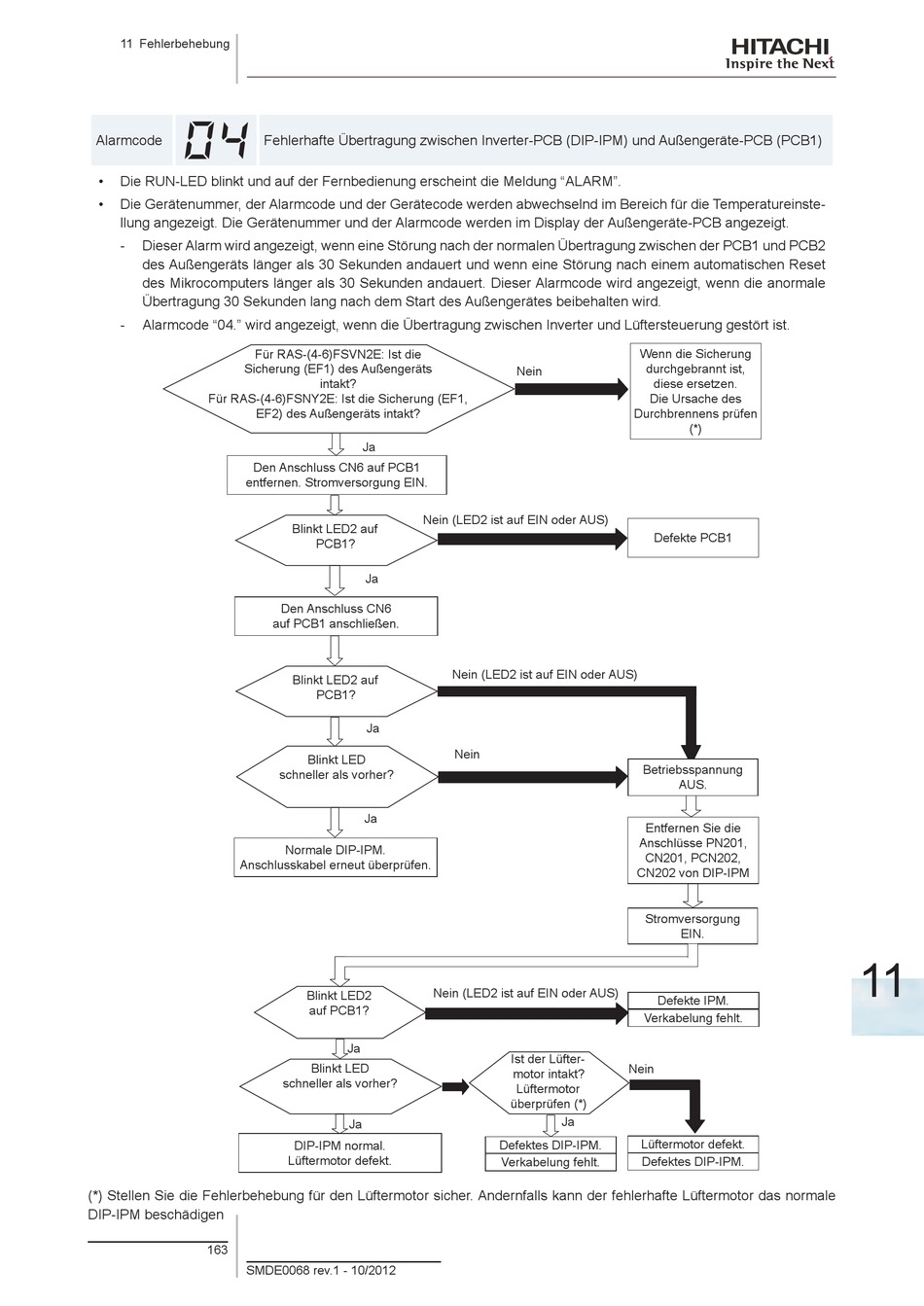

Hitachi RAS-(4-6)FSVN2E Anleitung Seite 163

11 Fehlerbehebung
0
Alarmcode
• Die RUN-LED blinkt und auf der Fernbedienung erscheint die Meldung "ALARM".
• Die Gerätenummer, der Alarmcode und der Gerätecode werden abwechselnd im Bereich für die Temperatureinste-
llung angezeigt. Die Gerätenummer und der Alarmcode werden im Display der Außengeräte-PCB angezeigt.
- Dieser Alarm wird angezeigt, wenn eine Störung nach der normalen Übertragung zwischen der PCB1 und PCB2
des Außengeräts länger als 30 Sekunden andauert und wenn eine Störung nach einem automatischen Reset
des Mikrocomputers länger als 30 Sekunden andauert. Dieser Alarmcode wird angezeigt, wenn die anormale
Übertragung 30 Sekunden lang nach dem Start des Außengerätes beibehalten wird.
- Alarmcode "04." wird angezeigt, wenn die Übertragung zwischen Inverter und Lüftersteuerung gestört ist.
Für RAS-(4-6)FSVN2E: Ist die
Sicherung (EF1) des Außengeräts
Für RAS-(4-6)FSNY2E: Ist die Sicherung (EF1,
EF2) des Außengeräts intakt?
Den Anschluss CN6 auf PCB1
entfernen. Stromversorgung EIN.
Anschlusskabel erneut überprüfen.
(*) Stellen Sie die Fehlerbehebung für den Lüftermotor sicher. Andernfalls kann der fehlerhafte Lüftermotor das normale
DIP-IPM beschädigen
163
SMDE0068 rev.1 - 10/2012
Fehlerhafte Übertragung zwischen Inverter-PCB (DIP-IPM) und Außengeräte-PCB (PCB1)
intakt?
Ja
Nein (LED2 ist auf EIN oder AUS)
Blinkt LED2 auf
PCB1?
Ja
Den Anschluss CN6
auf PCB1 anschließen.
Blinkt LED2 auf
PCB1?
Ja
Blinkt LED
schneller als vorher?
Ja
Normale DIP-IPM.
Nein (LED2 ist auf EIN oder AUS)
Blinkt LED2
auf PCB1?
Ja
Blinkt LED
schneller als vorher?
Ja
DIP-IPM normal.
Lüftermotor defekt.
Nein
Nein (LED2 ist auf EIN oder AUS)
Nein
Ist der Lüfter-
motor intakt?
Lüftermotor
überprüfen (*)
Ja
Defektes DIP-IPM.
Verkabelung fehlt.
Wenn die Sicherung
durchgebrannt ist,
diese ersetzen.
Die Ursache des
Durchbrennens prüfen
(*)
Defekte PCB1
Betriebsspannung
AUS.
Entfernen Sie die
Anschlüsse PN201,
CN201, PCN202,
CN202 von DIP-IPM
Stromversorgung
EIN.
Defekte IPM.
Verkabelung fehlt.
Nein
Lüftermotor defekt.
Defektes DIP-IPM.
11
