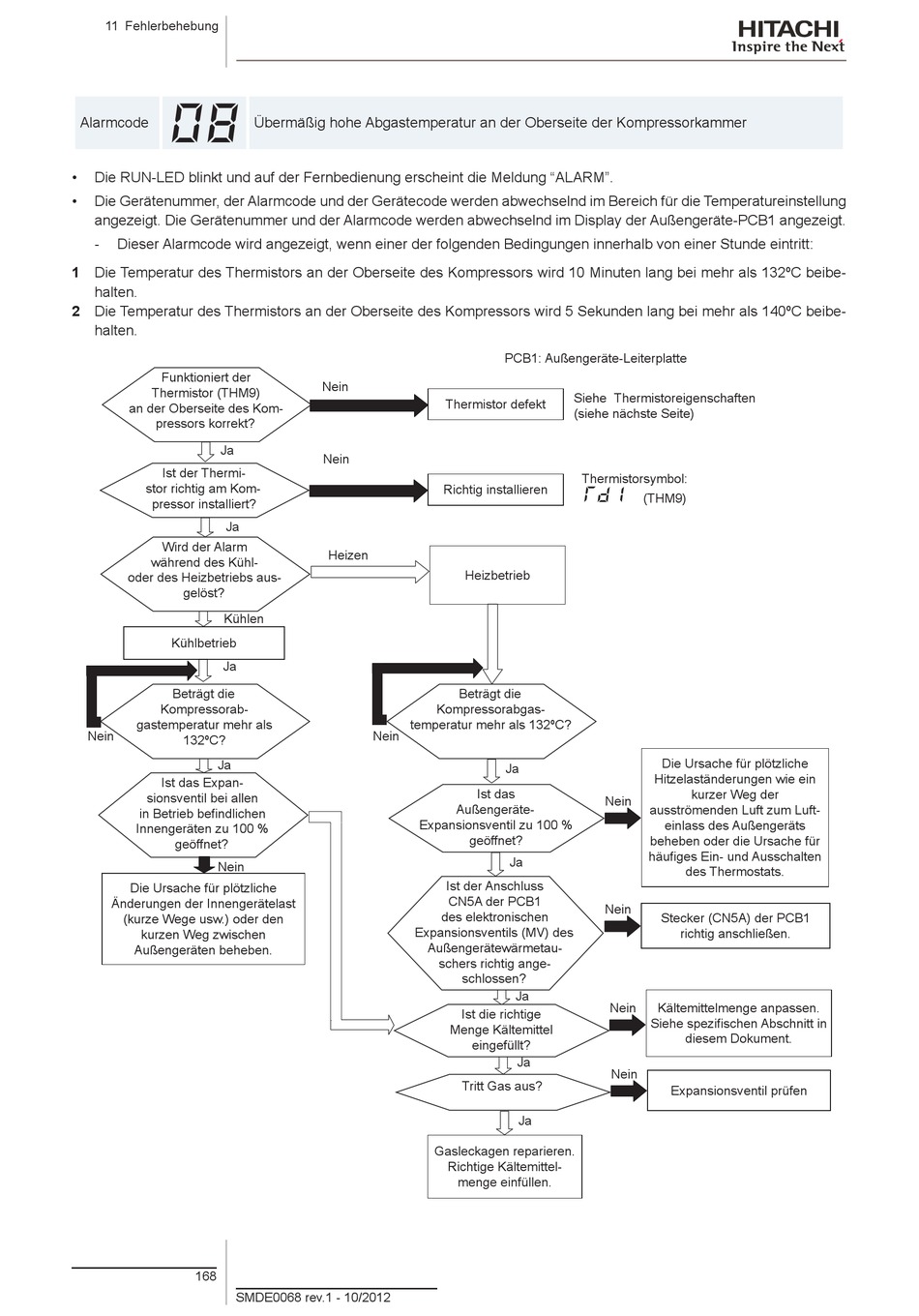

11 Fehlerbehebung
0
Alarmcode
• Die RUN-LED blinkt und auf der Fernbedienung erscheint die Meldung "ALARM".
• Die Gerätenummer, der Alarmcode und der Gerätecode werden abwechselnd im Bereich für die Temperatureinstellung
angezeigt. Die Gerätenummer und der Alarmcode werden abwechselnd im Display der Außengeräte-PCB1 angezeigt.
- Dieser Alarmcode wird angezeigt, wenn einer der folgenden Bedingungen innerhalb von einer Stunde eintritt:
1 Die Temperatur des Thermistors an der Oberseite des Kompressors wird 10 Minuten lang bei mehr als 132ºC beibe-
halten.
2 Die Temperatur des Thermistors an der Oberseite des Kompressors wird 5 Sekunden lang bei mehr als 140ºC beibe-
halten.
Funktioniert der
Thermistor (THM9)
an der Oberseite des Kom-
pressors korrekt?
Ja
Ist der Thermi-
stor richtig am Kom-
pressor installiert?
Ja
Wird der Alarm
während des Kühl-
oder des Heizbetriebs aus-
gelöst?
Kühlen
Kühlbetrieb
Ja
Beträgt die
Kompressorab-
gastemperatur mehr als
Nein
132ºC?
Ja
Ist das Expan-
sionsventil bei allen
in Betrieb befindlichen
Innengeräten zu 100 %
geöffnet?
Nein
Die Ursache für plötzliche
Änderungen der Innengerätelast
(kurze Wege usw.) oder den
kurzen Weg zwischen
Außengeräten beheben.
168
SMDE0068 rev.1 - 10/2012
Übermäßig hohe Abgastemperatur an der Oberseite der Kompressorkammer
Nein
Nein
Heizen
temperatur mehr als 132ºC?
Nein
Expansionsventil zu 100 %
Expansionsventils (MV) des
PCB1: Außengeräte-Leiterplatte
Siehe Thermistoreigenschaften
Thermistor defekt
(siehe nächste Seite)
Thermistorsymbol:
Richtig installieren
d
Heizbetrieb
Beträgt die
Kompressorabgas-
Ja
Ist das
Außengeräte-
geöffnet?
Ja
Ist der Anschluss
CN5A der PCB1
des elektronischen
Außengerätewärmetau-
schers richtig ange-
schlossen?
Ja
Ist die richtige
Menge Kältemittel
eingefüllt?
Ja
Tritt Gas aus?
Ja
Gasleckagen reparieren.
Richtige Kältemittel-
menge einfüllen.
(THM9)
Die Ursache für plötzliche
Hitzelaständerungen wie ein
kurzer Weg der
Nein
ausströmenden Luft zum Luft-
einlass des Außengeräts
beheben oder die Ursache für
häufiges Ein- und Ausschalten
des Thermostats.
Nein
Stecker (CN5A) der PCB1
richtig anschließen.
Nein Kältemittelmenge anpassen.
Siehe spezifischen Abschnitt in
diesem Dokument.
Nein
Expansionsventil prüfen
