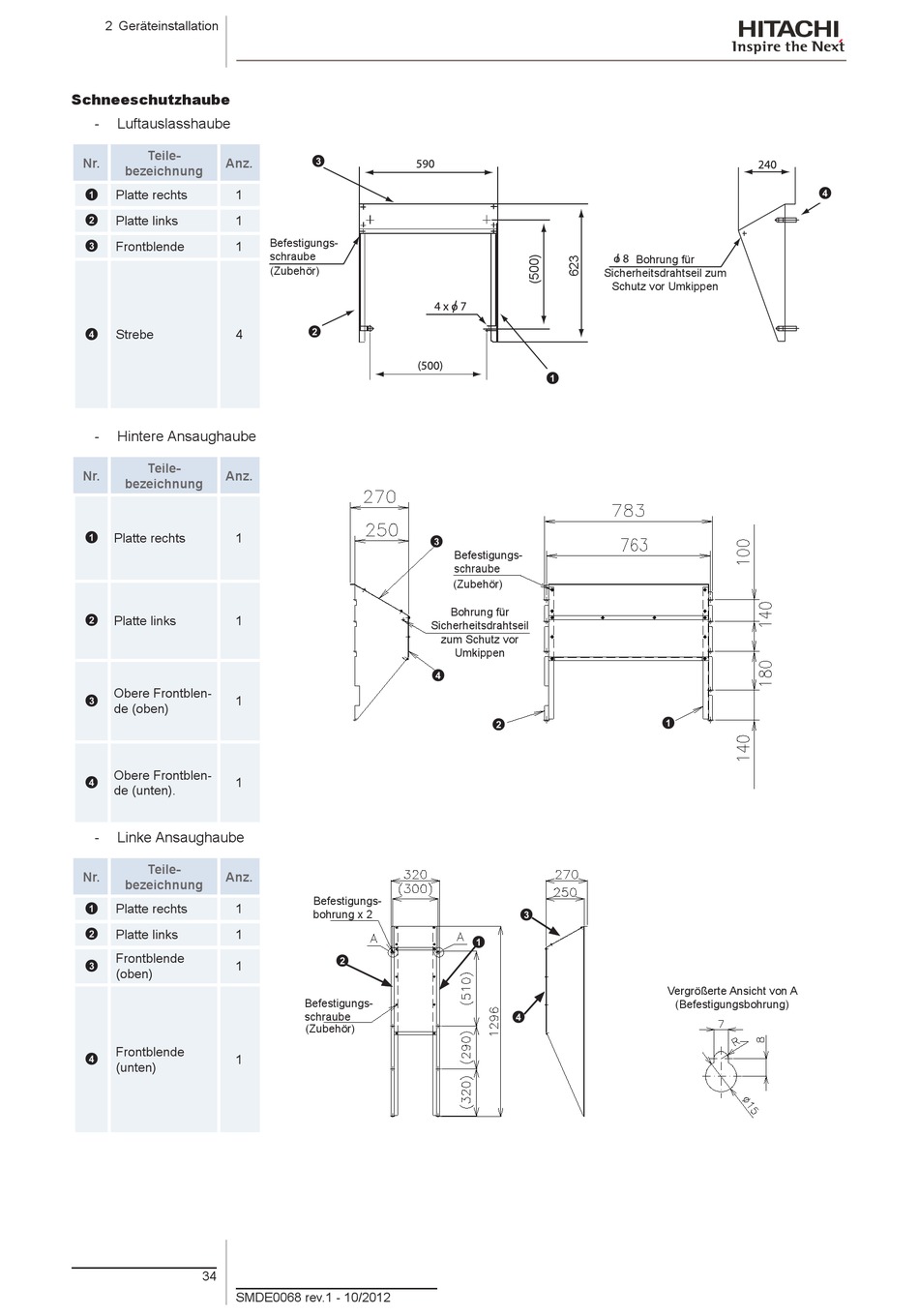

2 Geräteinstallation
Schneeschutzhaube
- Luftauslasshaube
Teile-
Nr. Anz.
bezeichnung
Platte rechts 1

Platte links 1

Frontblende 1

Strebe 4

- Hintere Ansaughaube
Teile-
Nr. Anz.
bezeichnung
Platte rechts 1

Platte links 1

Obere Frontblen-
1

de (oben)
Obere Frontblen-
1

de (unten).
- Linke Ansaughaube
Teile-
Nr. Anz.
bezeichnung
Platte rechts 1

Platte links 1

Frontblende
1

(oben)
Frontblende
1

(unten)
34
SMDE0068 rev.1 - 10/2012

Befestigungs-
schraube
(Zubehör)


Sicherheitsdrahtseil
zum Schutz vor

Befestigungs-
bohrung x 2

Befestigungs-
schraube
(Zubehör)
Sicherheitsdrahtseil zum
Schutz vor Umkippen

Befestigungs-
schraube
(Zubehör)
Bohrung für
Umkippen




Bohrung für

Vergrößerte Ansicht von A
(Befestigungsbohrung)

