4 Kabelanschluss

4.5 Allgemeine Verkabelung

4.5.1 Kabelanschlüsse zwischen Außen- und Innengerät

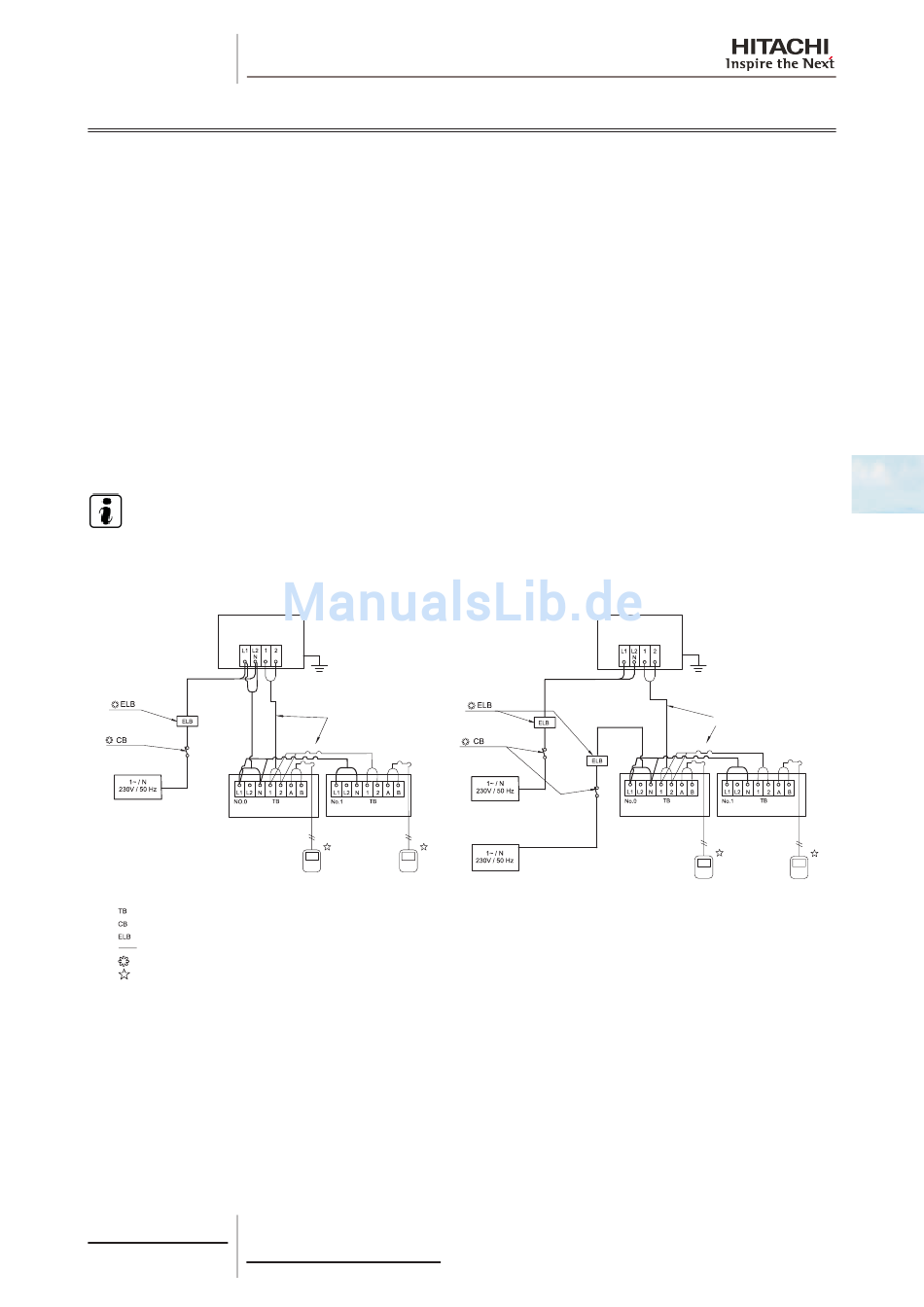

Verbinden Sie die elektrischen Kabel zwischen Innen- und Außengerät wie im folgenden Diagramm dargestellt.
• Die Kältemittelleitungen und Reglerkabel werden an die Geräte desselben Kühlkreislaufs angeschlossen.
• Benutzen Sie gedrillte Kabel (dicker als 0,75 mm
zwischen den einzelnen Innengeräten.
• Benutzen Sie ein zweiadriges Kabel für die Betriebsleitung (vermeiden Sie mehr als dreiadrige Kabel).
• Benutzen Sie bei einer Kabellänge von höchstens 300 m abgeschirmte Kabel für die Zwischenkabel, um die Geräte vor
Einstrahlungen zu schützen und den örtlichen Vorschriften zu entsprechen.
• Schneiden Sie ein Loch in der Nähe der Anschlussaussparung für das Stromkabel, wenn mehrere Außengeräte mit
demselben Betriebspannungskabel verbunden sind.
• Die empfohlenen Trennschaltergrößen werden in der Tabelle der technischen Daten und empfohlenen Kabel und Un-
terbrecherstärke / 1 A.G angezeigt.
• Wird eine der Kabelführungen nicht für die Außenverkabelung benutzt, kleben Sie Gummihülsen auf die Blende.
• Vor Ort beschaffte Kabel und Ausrüstungen müssen nationalen und internationalen Vorschriften entsprechen.
• Das abgeschirmte Torsionskabel des H-LINK muss an der Außengeräteseite geerdet werden.
H I N W E I S
Seien Sie bei dem Anschluss des Betriebskabels vorsichtig. Bei fehlerhaftem Anschluss kann die PCB ausfallen.
Stromversorgung vom Außengerät
zum Innengerät
System Nr. 0
Außengerät
Innengerät
Anschlussleiste
Trennschalter
Erdschlussschalter
Vor-Ort-Verkabelung
Nicht mitgeliefert
Optionales Zubehör
67
SMDE0068 rev.1 - 10/2012
) für die Betriebskabel zwischen Außengerät und Innengerät sowie
2
Betriebsleitung (abgeschirmtes
Torsionskabel oder abgeschirmtes
paarverseiltes Kabel)
5 V Gleichspannung (ungepolte
Übertragung, H-LINK System)
Innengerät
Fernbedienungs-
schalter
Unabhängige Stromversorgung des
Außengeräts und des Innengeräts
System Nr. 0
Außengerät
Betriebsleitung (abgeschirmtes
Torsionskabel oder abgeschirmtes
paarverseiltes Kabel)
5 V GS Gleichspannung (ungepolte
Übertragung, H-Link System).
Innengerät Innengerät
Fernbedienungs-
schalter
4
