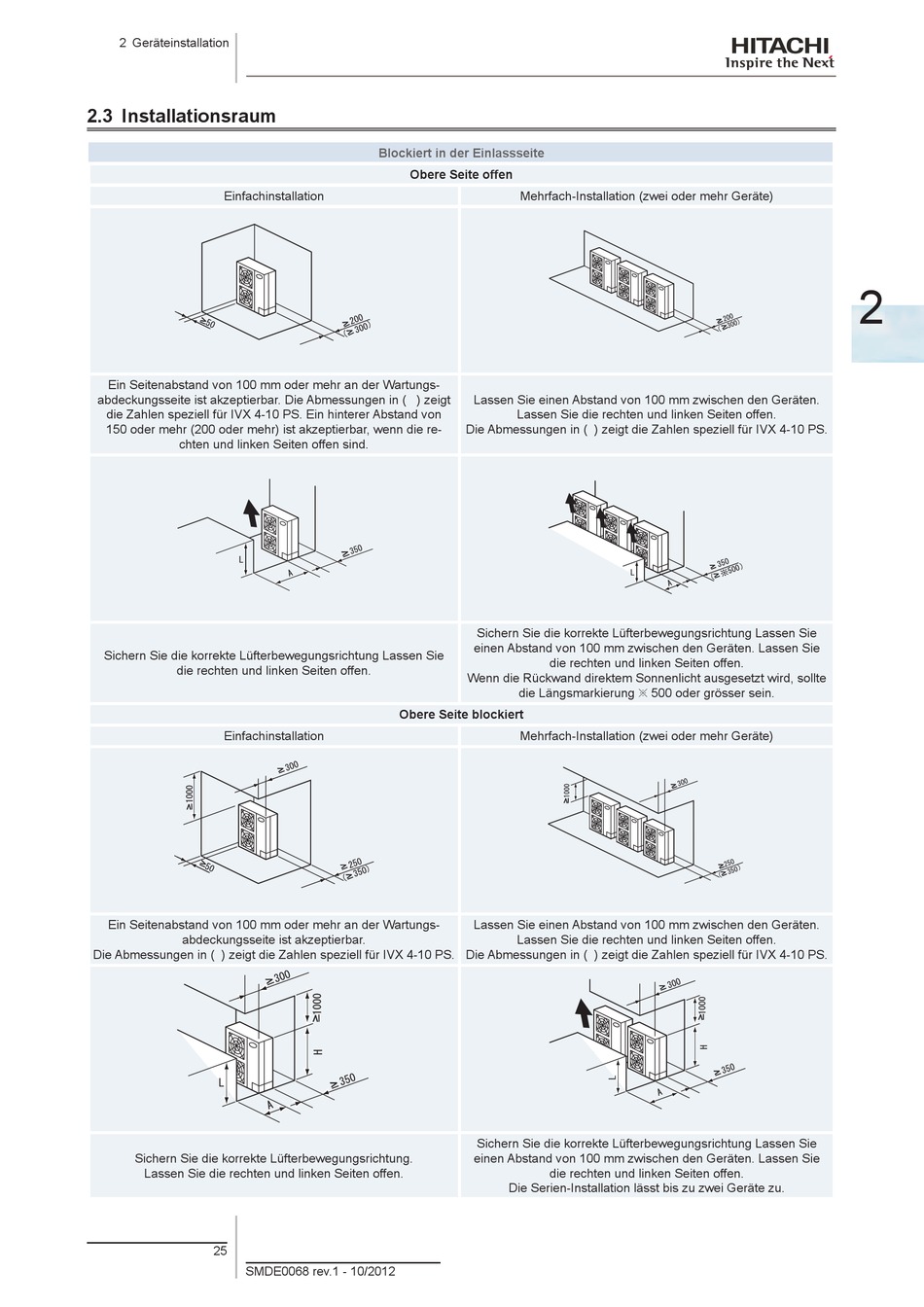

2 Geräteinstallation

2.3 Installationsraum

Einfachinstallation
Ein Seitenabstand von 100 mm oder mehr an der Wartungs-
abdeckungsseite ist akzeptierbar. Die Abmessungen in ( ) zeigt
die Zahlen speziell für IVX 4-10 PS. Ein hinterer Abstand von
150 oder mehr (200 oder mehr) ist akzeptierbar, wenn die re-
chten und linken Seiten offen sind.
Sichern Sie die korrekte Lüfterbewegungsrichtung Lassen Sie
die rechten und linken Seiten offen.
Einfachinstallation
Ein Seitenabstand von 100 mm oder mehr an der Wartungs-
abdeckungsseite ist akzeptierbar.
Die Abmessungen in ( ) zeigt die Zahlen speziell für IVX 4-10 PS.
Sichern Sie die korrekte Lüfterbewegungsrichtung.
Lassen Sie die rechten und linken Seiten offen.
25
SMDE0068 rev.1 - 10/2012
Blockiert in der Einlassseite
Obere Seite offen
Mehrfach-Installation (zwei oder mehr Geräte)
Lassen Sie einen Abstand von 100 mm zwischen den Geräten.
Lassen Sie die rechten und linken Seiten offen.
Die Abmessungen in ( ) zeigt die Zahlen speziell für IVX 4-10 PS.
Sichern Sie die korrekte Lüfterbewegungsrichtung Lassen Sie
einen Abstand von 100 mm zwischen den Geräten. Lassen Sie
die rechten und linken Seiten offen.
Wenn die Rückwand direktem Sonnenlicht ausgesetzt wird, sollte
die Längsmarkierung . 500 oder grösser sein.
Obere Seite blockiert
Mehrfach-Installation (zwei oder mehr Geräte)
Lassen Sie einen Abstand von 100 mm zwischen den Geräten.
Lassen Sie die rechten und linken Seiten offen.
Die Abmessungen in ( ) zeigt die Zahlen speziell für IVX 4-10 PS.
Sichern Sie die korrekte Lüfterbewegungsrichtung Lassen Sie
einen Abstand von 100 mm zwischen den Geräten. Lassen Sie
die rechten und linken Seiten offen.
Die Serien-Installation lässt bis zu zwei Geräte zu.
