4 Kabelanschluss
4.6.5 Anlagenbeispiele für Verbindung zwischen H-LINK- und H-LINK-II-Geräten

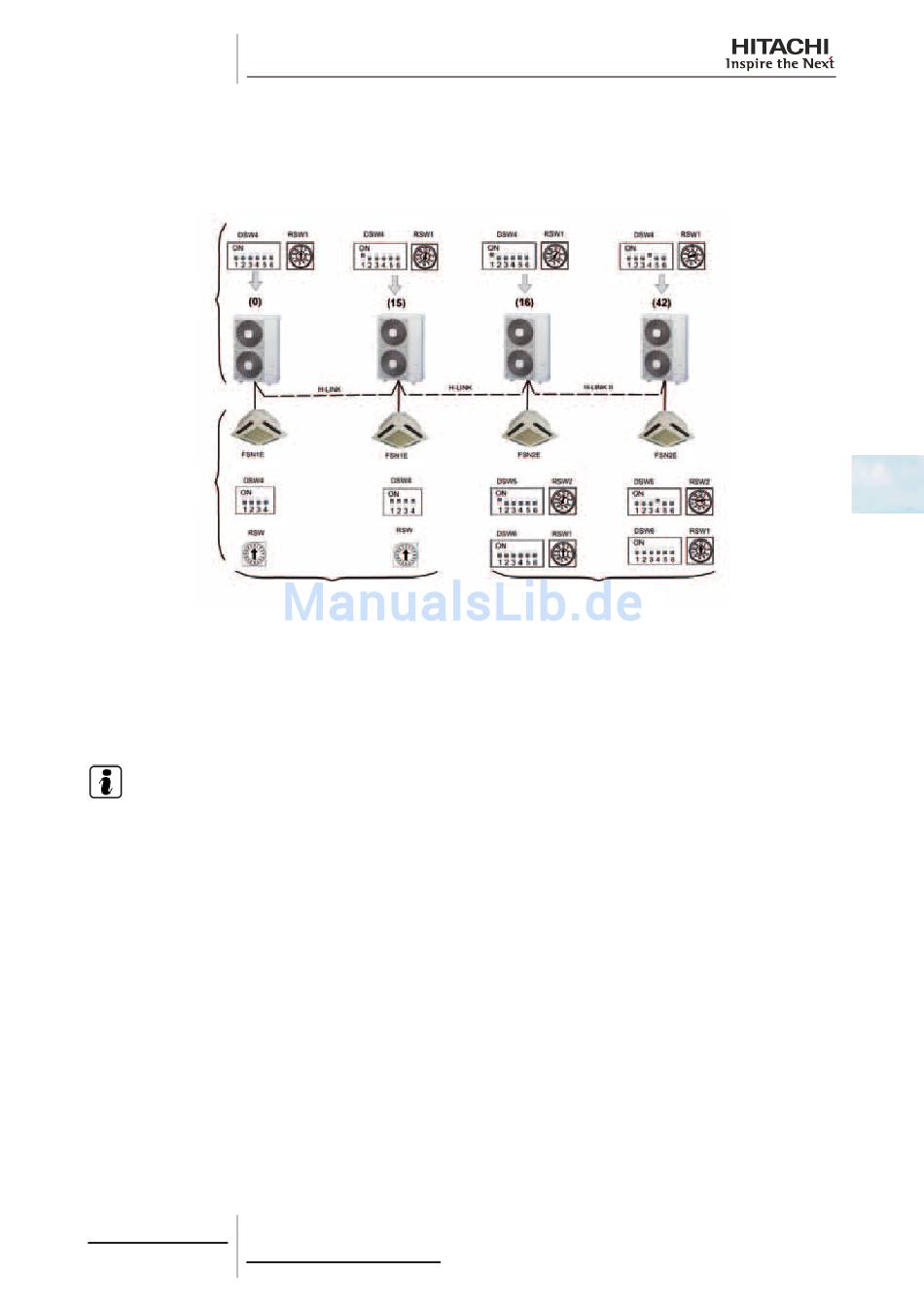

Bei gemischten Systemen mit H-LINK und H-LINK II die Geräte H-LINK an den ersten 16 Positionen des Systems anord-
nen, wie dies in der folgenden Abbildung gezeigt wird. Dort sind 42 Systeme angeschlossen, 16 mit FSN1E Innengeräten
und 26 mit FSN2E Innengeräten.
B
A
C
D
A: Kühlkreislauf.
B : Außengerät
C: Innengerät
D: Adresse des Innengeräts.
E: Es kann entweder die bisherige Fernbedienung (H-LINK) oder die neue (H-LINK II) verwendet werden.
F: Es kann nur die neue Fernbedienung (H-LINK II) verwendet werden.
H I N W E I S
• Ein H-LINK II kann maximal 160 Innengeräte steuern.
• Bei Verwendung von PSC-5S und CSNET WEB 2.0 (nur kompatibel mit H-LINK), bitte beachten, dass nur 16 Innen-
geräte und 16 Außengeräte erkannt werden.
71
SMDE0068 rev.1 - 10/2012
A A
A
D
E
A A
A A
D D
F
4
