3 Rohrleitungen und
Kältemittelmenge

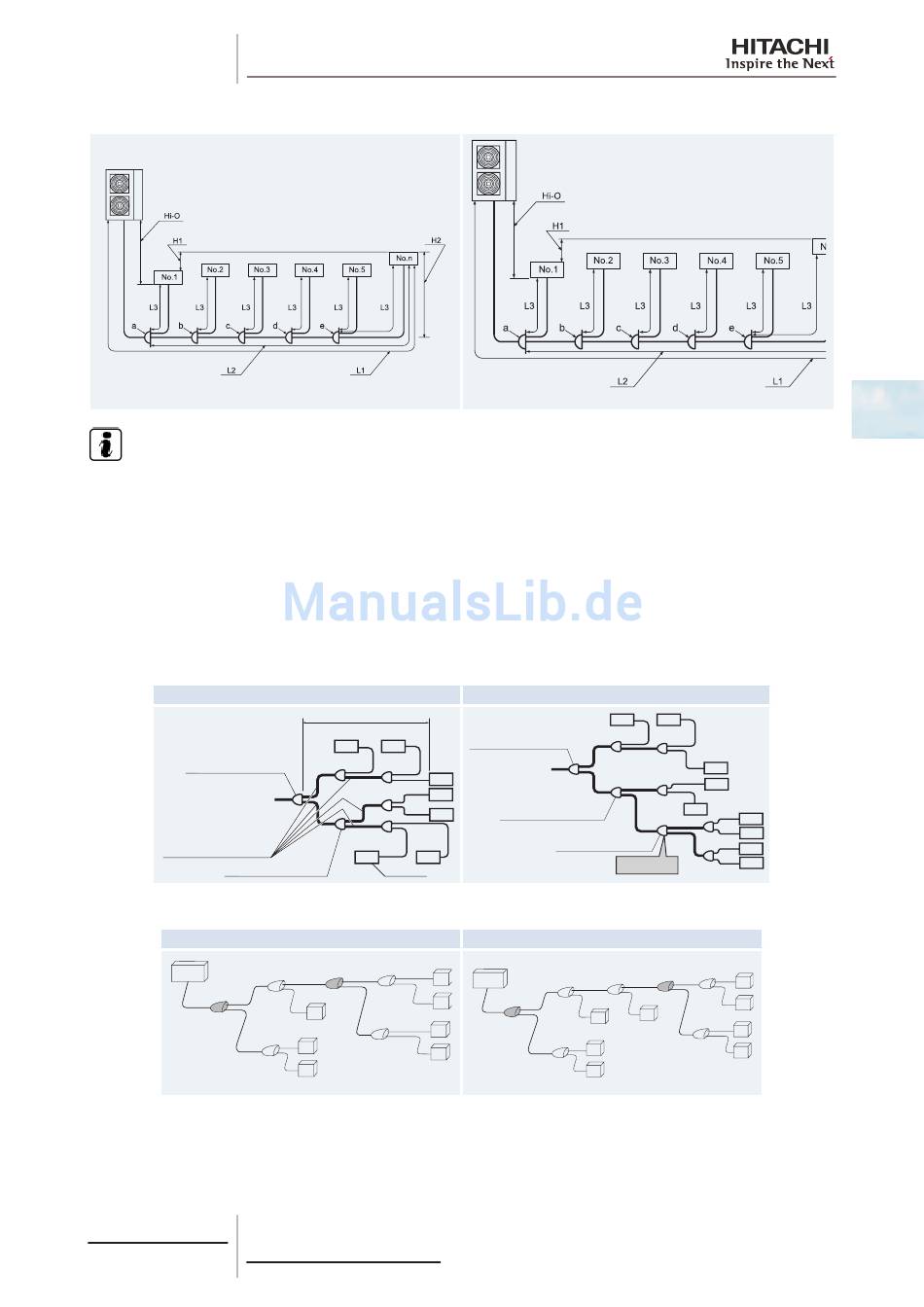

3.5.2 Leitungsabzweigungs-RohrsystemInstallationsarten

H I N W E I S
Nicht empfohlenes Verteilersystem für Installationen mit mehr Innengeräten als:
• 6 Geräte für RAS-4FS(V)N(Y)2E
• 8 Geräte für RAS-5FS(V)N(Y)2E
• 9 Geräte für RAS-6FS(V)N(Y)2E

Hinweise
Bei der Leitungsverteilung können Sie die erste oder zweite Hauptleitungsverteilung im dritten Abzweig vornehmen.
Nehmen Sie keine Hauptleitungsverteilung am oder nach dem vierten Abzweig vor.
Abzweigungsmethode
Leitungsabzweigung
erste Hauptleitungsverteilung
Abgezweigte Leitung
der Hauptleitung
zweite Hauptleitungsverteilung
Abzweigungsmethode im 3. Multi-Kit
Richtig (Verteilung zulässig)
(Hauptleitungsverteilung: Verteilung von einem Multi-Kit auf zwei Multi-Kits)
55
SMDE0068 rev.1 - 10/2012
In Ordnung
Max. 40m
Innengerät
Abzweigung 1
Abzweigung 2
Abzweigung 3
Falsch
erste Hauptleitungsverteilung
zweite Hauptleitungsverteilung
dritte Hauptleitungsverteilung
Nicht in
Ordnung
Falsch
Abzweigung 3
3
Abzweigung 1
Abzweigung 2
