Hitachi RAS-(4-6)FSVN2E Anleitung Seite 193

11 Fehlerbehebung


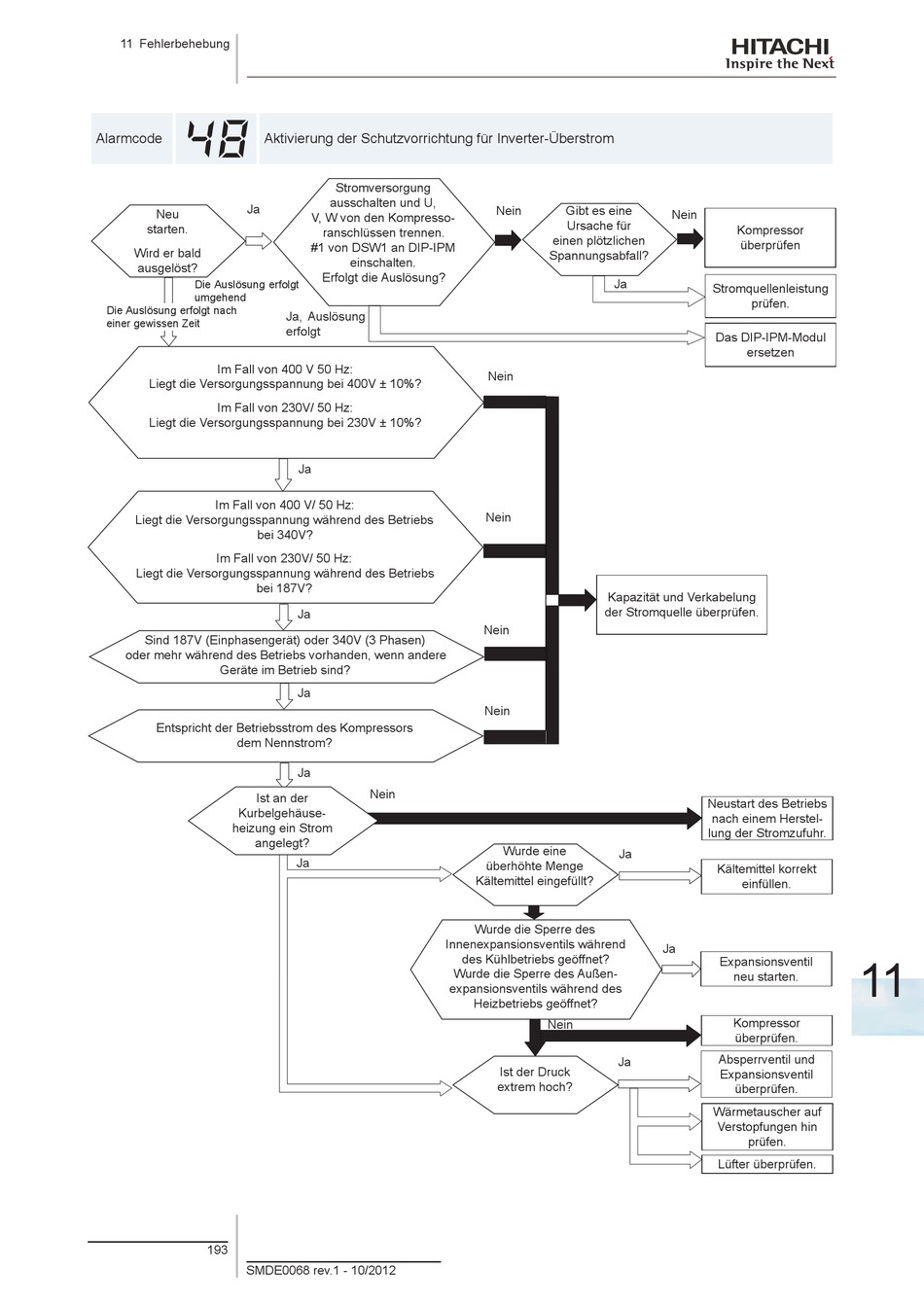

Alarmcode Aktivierung der Schutzvorrichtung für Inverter-Überstrom
Ja
Neu
starten.
Wird er bald
ausgelöst?
Die Auslösung erfolgt
umgehend
Die Auslösung erfolgt nach
einer gewissen Zeit
Im Fall von 400 V 50 Hz:
Liegt die Versorgungsspannung bei 400V ± 10%?
Im Fall von 230V/ 50 Hz:
Liegt die Versorgungsspannung bei 230V ± 10%?
Im Fall von 400 V/ 50 Hz:
Liegt die Versorgungsspannung während des Betriebs
bei 340V?
Im Fall von 230V/ 50 Hz:
Liegt die Versorgungsspannung während des Betriebs
bei 187V?
Sind 187V (Einphasengerät) oder 340V (3 Phasen)
oder mehr während des Betriebs vorhanden, wenn andere
Geräte im Betrieb sind?
Entspricht der Betriebsstrom des Kompressors
dem Nennstrom?
Ist an der
Kurbelgehäuse-
heizung ein Strom
angelegt?
193
SMDE0068 rev.1 - 10/2012
Stromversorgung
ausschalten und U,
V, W von den Kompresso-
ranschlüssen trennen.
#1 von DSW1 an DIP-IPM
einschalten.
Erfolgt die Auslösung?
Ja, Auslösung
erfolgt
Ja
Ja
Ja
Ja
Nein
Ja
Innenexpansionsventils während
Wurde die Sperre des Außen-
expansionsventils während des
Nein Gibt es eine
Ursache für
einen plötzlichen
Spannungsabfall?
Ja
Nein
Nein
Kapazität und Verkabelung
der Stromquelle überprüfen.
Nein
Nein
Wurde eine
Ja
überhöhte Menge
Kältemittel eingefüllt?
Wurde die Sperre des
des Kühlbetriebs geöffnet?
Heizbetriebs geöffnet?
Nein
Ja
Ist der Druck
extrem hoch?
Nein
Kompressor
überprüfen
Stromquellenleistung
prüfen.
Das DIP-IPM-Modul
ersetzen
Neustart des Betriebs
nach einem Herstel-
lung der Stromzufuhr.
Kältemittel korrekt
einfüllen.
Ja
Expansionsventil
neu starten.
Kompressor
überprüfen.
Absperrventil und
Expansionsventil
überprüfen.
Wärmetauscher auf
Verstopfungen hin
prüfen.
Lüfter überprüfen.
11
