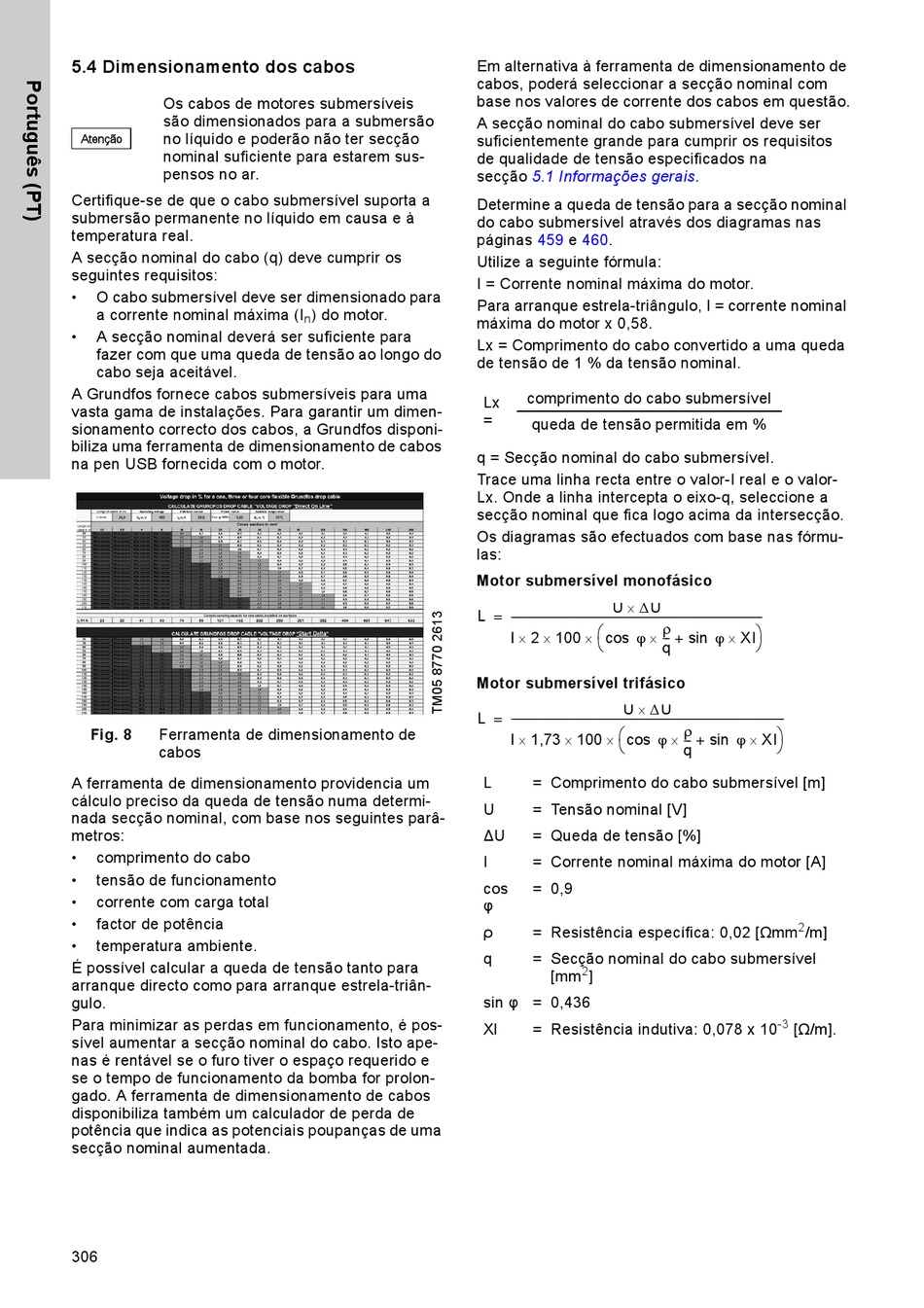

5.4 Dimensionamento dos cabos

Os cabos de motores submersíveis
são dimensionados para a submersão
Atenção
no líquido e poderão não ter secção
nominal suficiente para estarem sus-
pensos no ar.
Certifique-se de que o cabo submersível suporta a
submersão permanente no líquido em causa e à
temperatura real.
A secção nominal do cabo (q) deve cumprir os
seguintes requisitos:
• O cabo submersível deve ser dimensionado para
a corrente nominal máxima (I
• A secção nominal deverá ser suficiente para
fazer com que uma queda de tensão ao longo do
cabo seja aceitável.
A Grundfos fornece cabos submersíveis para uma
vasta gama de instalações. Para garantir um dimen-
sionamento correcto dos cabos, a Grundfos disponi-
biliza uma ferramenta de dimensionamento de cabos
na pen USB fornecida com o motor.
Fig. 8 Ferramenta de dimensionamento de
cabos
A ferramenta de dimensionamento providencia um
cálculo preciso da queda de tensão numa determi-
nada secção nominal, com base nos seguintes parâ-
metros:
• comprimento do cabo
• tensão de funcionamento
• corrente com carga total
• factor de potência
• temperatura ambiente.
É possível calcular a queda de tensão tanto para
arranque directo como para arranque estrela-triân-
gulo.
Para minimizar as perdas em funcionamento, é pos-
sível aumentar a secção nominal do cabo. Isto ape-
nas é rentável se o furo tiver o espaço requerido e
se o tempo de funcionamento da bomba for prolon-
gado. A ferramenta de dimensionamento de cabos
disponibiliza também um calculador de perda de
potência que indica as potenciais poupanças de uma
secção nominal aumentada.
306
Em alternativa à ferramenta de dimensionamento de
cabos, poderá seleccionar a secção nominal com
base nos valores de corrente dos cabos em questão.
A secção nominal do cabo submersível deve ser
suficientemente grande para cumprir os requisitos
de qualidade de tensão especificados na
secção
Determine a queda de tensão para a secção nominal
do cabo submersível através dos diagramas nas
páginas
Utilize a seguinte fórmula:
I = Corrente nominal máxima do motor.
Para arranque estrela-triângulo, I = corrente nominal
) do motor.
n
máxima do motor x 0,58.
Lx = Comprimento do cabo convertido a uma queda
de tensão de 1 % da tensão nominal.
q = Secção nominal do cabo submersível.
Trace uma linha recta entre o valor-I real e o valor-
Lx. Onde a linha intercepta o eixo-q, seleccione a
secção nominal que fica logo acima da intersecção.
Os diagramas são efectuados com base nas fórmu-
las:
Motor submersível monofásico
L
Motor submersível trifásico
L
5.1 Informações gerais.
459 e 460.
comprimento do cabo submersível
Lx
=
queda de tensão permitida em %
 U
U
------------------------------------------------------------------------------------------------- -
=

    
I 2 100 cos

 U
U
---------------------------------------------------------------------------------------------------------- -
=

   
I 1,73 100 cos

L = Comprimento do cabo submersível [m]
U = Tensão nominal [V]
∆U = Queda de tensão [%]
I = Corrente nominal máxima do motor [A]
cos = 0,9
φ
ρ = Resistência específica: 0,02 [Ωmm
q = Secção nominal do cabo submersível
2
[mm ]
sin φ = 0,436
Xl = Resistência indutiva: 0,078 x 10


 
sin XI
-- -
+

q


  
sin XI
-- -
+

q
2
/m]
-3
[Ω/m].
