5.2.2 Trojfázové motory
Motory MS se dodávají s vestavěným snímačem
teploty nebo bez něj.
Motory s vestavěným a funkčním snímačem teploty
musejí být chráněny:
• motorovým ochranným jističem s termorelé nebo
• motorovou ochranou MP 204 a stykačem
(stykači).
Motory bez snímače teploty nebo s nefunkčním
snímačem teploty musejí být chráněny:
• motorovým ochranným jističem s termorelé nebo
• motorovou ochranou MP 204 a stykačem
(stykači).
Motory MMS nemají zabudovaný snímač teploty.
Jako příslušenství dodáváme snímač Pt100.
Motory se snímačem Pt100 musejí být chráněny:
• motorovým ochranným jističem s termorelé nebo
• motorovou ochranou MP 204 a stykačem
(stykači).
Motory bez snímače Pt100 musejí být chráněny:
• ochranným jističem motoru s termorelé s max.
vypínací třídou 10 v souladu s IEC 60947-4-1
nebo
• motorovou ochranou MP 204 a stykačem
(stykači).
5.2.3 Požadované nastavení motorového
ochranného jističe
Pro motory s motorovou ochranou MP 204 Grundfos
doporučuje použít speciální vypínací křivku
s charakteristikami P s nastavením U
1 sekundy.
Pro studené motory musí být vypínací čas
motorového ochranného jističe menší než 10 sekund
při pětinásobku maximálního jmenovitého proudu
motoru.
Pro všechny ponorné motory Grundfos MMS je
maximální spouštěcí a vypínací čas 3 sekundy
(minimálně 30 Hz).
Pokud nebude tento požadavek
Pozor respektován, zanikají všechny nároky
ze záruky na motor.
Aby byla zajištěna optimální ochrana ponorného
motoru, nastavte motorový ochranný jistič v souladu
s následujícími pokyny:
1. Nastavte přetížení na maximální hodnotu
jmenovitého proudu motoru.
2. Zapněte motor a nechejte jej běžet po dobu půl
hodiny při normálním výkonu.
3. Pomalu snižujte číselníkový ukazatel až do
dosažení vypínacího bodu motoru.
4. Zvyšte úroveň nastavení přetěžovací jednotky
motorové ochrany o 5 %.
Nejvyšší dovolené nastavení se rovná jmenovitému
maximálnímu proudu motoru.
U motorů pro spouštění hvězda-trojúhelník, by měl
být ochranný motorový jistič nastaven tak, jak je
uvedeno výše, avšak maximální nastavení by mělo
být maximální jmenovitý proud x 0,58.
Maximální dovolená doba spouštění pro spouštění
hvězda-trojúhelník nebo spouštění pomocí
autotransformátoru činí 2 sekundy.

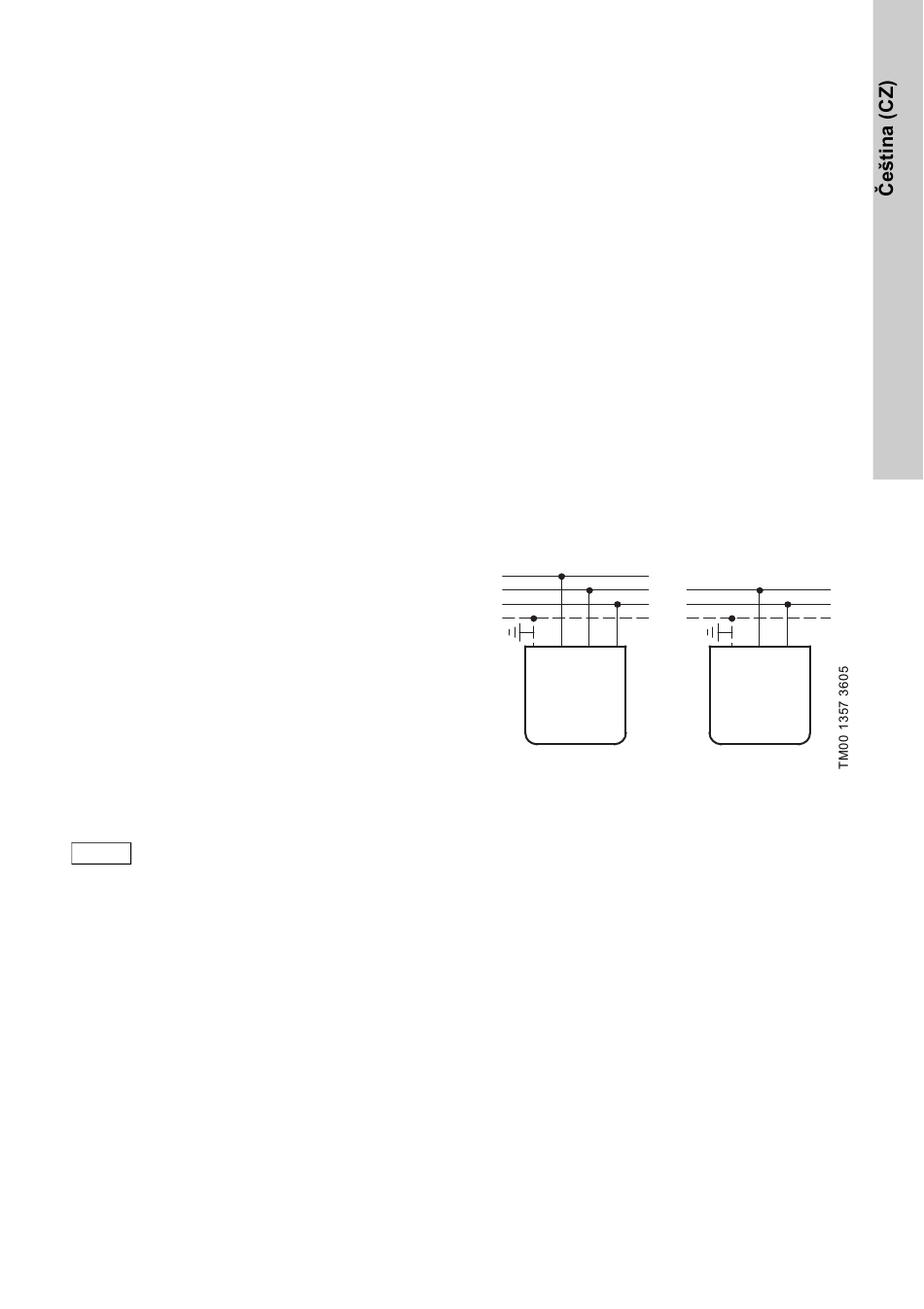

5.3 Ochrana proti blesku

Instalace může být vybavena zvláštním zařízením na
ochranu proti přepětí pro ochranu motoru před
vzrůstem napětí v napájecích vedeních, když blesk
udeří někde v této oblasti. Viz obr. 7.
L1
L2
L3
PE
krát 5 po dobu
n
Trojfázové provedení
Obr. 7
Přepěťová ochrana však nechrání motor proti
přímému úderu blesku.
Přepěťová ochrana musí být připojena k dané
instalaci co nejblíže motoru a musí být také vždy
v souladu s platnými místními předpisy.
Zařízení bleskosvodné ochrany jsou vám k dispozici
u firmy Grundfos.
Ponorné motory MS 402 však nevyžadují žádnou
další bleskosvodnou ochranu, protože jsou opatřeny
dostatečně silnou izolací.
Speciální kabelová připojovací sada s vestavěným
přepěťovým ochranných zařízením je k dispozici pro
motory Grundfos 4" (objednací č. 799911 nebo
799912).
L
N
PE
825045
Jednofázové provedení
Ochrana proti přepětí
825017
