4. Preparación
Aviso
Desconecte el suministro eléctrico
antes de empezar a trabajar con el pro-
ducto. Asegúrese también de que el
suministro eléctrico no se pueda
conectar accidentalmente.
Aviso
El motor debe izarse empleando una
correa o argolla y una grúa para evitar
lesiones personales al manipularlo.

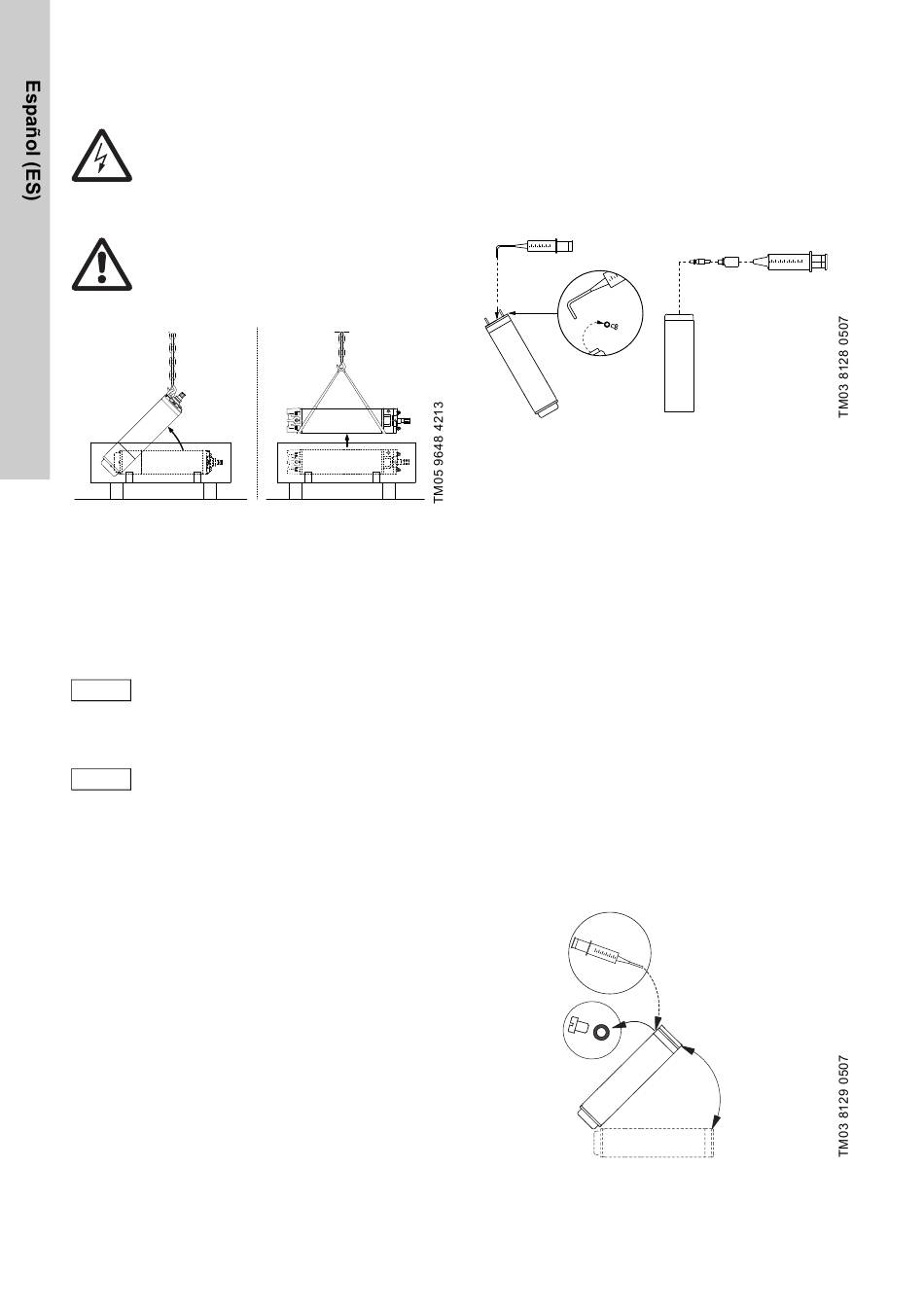

Fig. 2 Manipulación del motor
4.1 Comprobación del líquido del motor
Los motores sumergibles vienen llenados de fábrica
con un líquido especial homologado por el orga-
nismo FDA, no tóxico y resistente a heladas hasta a
-20 °C.
Debe comprobarse el nivel de líquido
Nota
del motor y rellenarse este último si es
necesario. Use agua corriente.
Si se requiere protección contra hela-
das, deberá emplearse un líquido espe-
Precaución cial Grundfos para rellenar el motor.
De lo contrario, el motor se podrá relle-
nar con agua corriente.
Para rellenar el líquido, proceda según lo descrito a
continuación.
4.1.1 Motores sumergibles Grundfos MS 402 y
MS 4000
El orificio de llenado para el líquido del motor está
situado en las siguientes posiciones:
MS 402: en la parte inferior del motor.
MS 4000: en el punto más alto del motor.
1. Coloque el motor sumergible como se muestra
en la fig. 3. El tapón roscado de llenado debe
estar en el punto más alto del motor.
2. Retire el tapón roscado del orificio de llenado.
3. Inyecte el líquido en el motor con la jeringuilla de
llenado (fig. 3) hasta que el líquido se desborde
por el orificio de llenado.
110
4. Vuelva a colocar el tapón roscado en el orificio
de llenado y apriételo bien antes de cambiar el
motor de posición.
Pares de apriete:
MS 402: 2,0 N·m
MS 4000: 3,0 N·m
El motor sumergible ya está listo para su instalación.
MS 4000
Fig. 3 Posición del motor durante el llenado
(MS 4000 y MS 402)
4.1.2 Motores sumergibles Grundfos MS 6000
• Si el motor se entrega procedente de stock, debe
comprobarse el nivel de líquido antes de instalar
el motor. Consulte la fig. 4.
• Si se ha realizado mantenimiento, debe compro-
barse el nivel de líquido. Consulte la fig. 4.
Procedimiento de llenado:
El orificio de llenado del líquido del motor está
situado en la parte superior del motor.
1. Coloque el motor sumergible como se muestra
en la fig. 4. El tapón roscado de llenado debe
estar en el punto más alto del motor.
2. Retire el tapón roscado del orificio de llenado.
3. Inyecte el líquido en el motor con la jeringuilla de
llenado (fig. 4) hasta que el líquido se desborde
por el orificio de llenado.
4. Vuelva a colocar el tapón roscado en el orificio
de llenado y apriételo bien antes de cambiar el
motor de posición.
Par de apriete: 3,0 N·m.
El motor sumergible ya está listo para su instalación.
Fig. 4 Posición del motor durante el llenado
(MS 6000)
MS 402
45°
