5.5 Έλεγχος μονοφασικού MS 402
Προειδοποίηση
Οι μονοφασικοί υποβρύχιοι κινητήρες
MS 402 του < 1,1 kW διαθέτουν
ενσωματωμένη προστασία κινητήρα,
η οποία διακόπτει τον κινητήρα σε
περίπτωση υπερβολικών
θερμοκρασιών στις περιελίξεις ενόσω ο
κινητήρας τροφοδοτείται ακόμη με
τάση. Επιτρέψτε κάτι τέτοιο όταν ο
κινητήρας αποτελεί μέρος ενός
συστήματος ελέγχου.
5.6 Σύνδεση μονοφασικών κινητήρων
5.6.1 2σύρματοι κινητήρες
Οι 2σύρματοι κινητήρες MS 402 διαθέτουν
ενσωματωμένη προστασία κινητήρα και μία διάταξη
εκκινητή και μπορούν κατά συνέπεια να συνδεθούν
απευθείας στο δίκτυο. Βλέπε σχήμα 9.

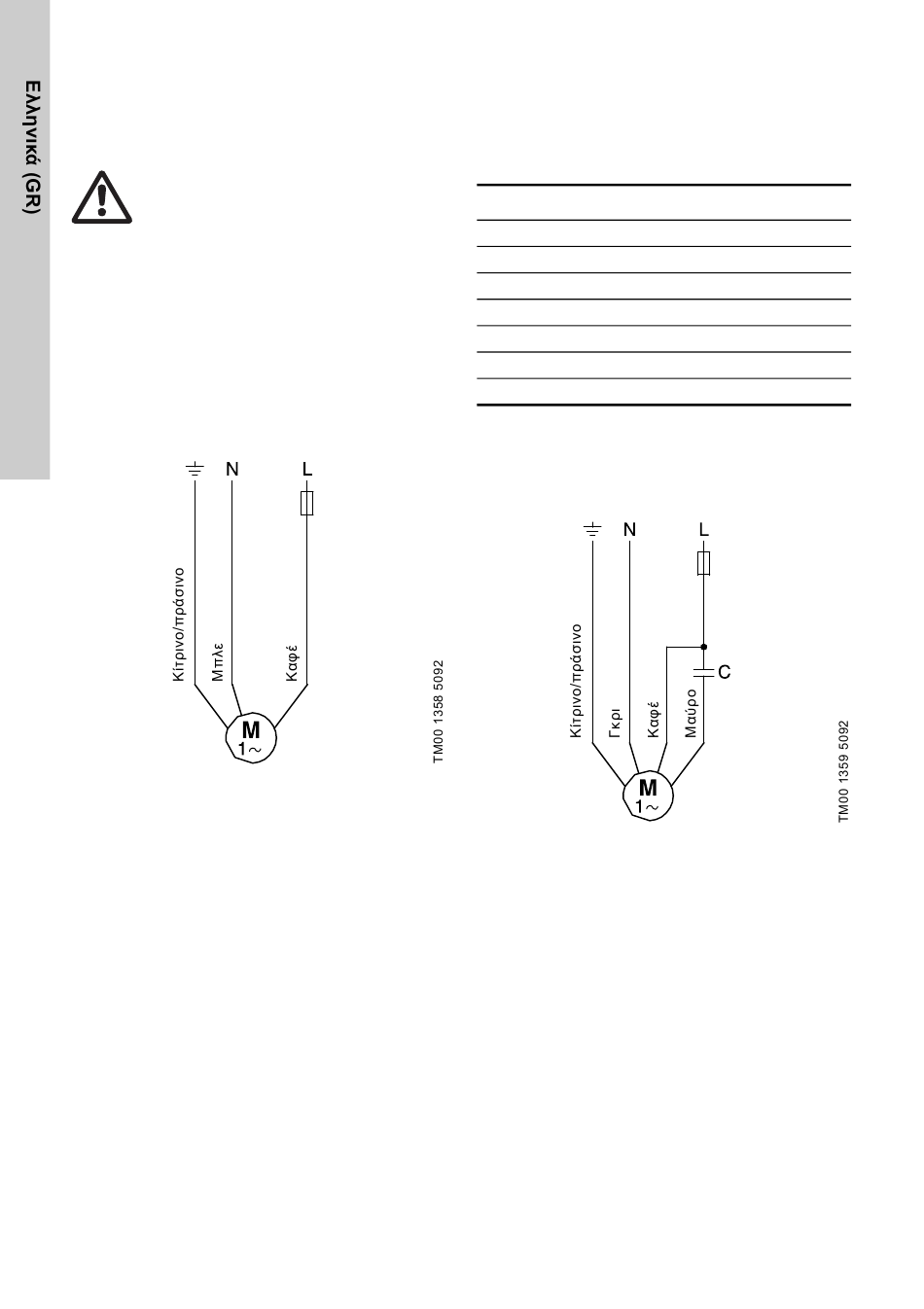

Σχ. 9 2σύρματοι κινητήρες
168
5.6.2 Κινητήρες PSC
Οι κινητήρες PSC είναι συνδεδεμένοι στο δίκτυο
μέσω ενός πυκνωτή λειτουργίας, ο οποίος πρέπει να
έχει μέγεθος κατάλληλο για συνεχή λειτουργία.
Επιλέξτε το σωστό μέγεθος πυκνωτή με τη βοήθεια
του παρακάτω πίνακα:
Κινητήρας [kW]
0,25
0,37
0,55
0,75
1,10
1,50
2,20
Οι κινητήρες MS 402 PSC του < 1,1 kW διαθέτουν
ενσωματωμένη προστασία κινητήρα και πρέπει να
συνδέονται στο δίκτυο όπως απεικονίζεται στο
σχήμα 10.
Σχ. 10 Κινητήρες PSC
5.6.3 3σύρματοι κινητήρες
Οι 3σύρματοι κινητήρες MS 402 διαθέτουν
ενσωματωμένη προστασία κινητήρα και πρέπει να
συνδέονται στο δίκτυο μέσω ενός κιβωτίου ελέγχου
Grundfos SA-SPM 5, 7 ή 8 χωρίς προστασία
κινητήρα.
Οι 3σύρματοι κινητήρες MS 4000 πρέπει να
συνδέονται στο δίκτυο μέσω ενός κιβωτίου ελέγχου
Grundfos SA-SPM 5, 7 ή 8 με ενσωματωμένη
προστασία κινητήρα.
Όταν χρησιμοποιείται ένα συμβατικό ρελέ
προστασίας κινητήρα, η ηλεκτρική σύνδεση πρέπει
να πραγματοποιηθεί όπως περιγράφεται παρακάτω.
Πυκνωτής
12,5 μF / 400 V / 50 Hz
16 μF / 400 V / 50 Hz
20 μF / 400 V / 50 Hz
30 μF / 400 V / 50 Hz
40 μF / 400 V / 50 Hz
50 μF / 400 V / 50 Hz
75 μF / 400 V / 50 Hz
