5.2.2 Motores trifásicos
Os motores MS estão disponíveis com ou sem trans-
dutor de temperatura incorporado.
Os motores com um transdutor de temperatura
incorporado e operacional deverão ser protegidos da
seguinte forma:
• um sistema de protecção do motor com relé tér-
mico ou
• uma unidade de protecção do motor MP 204 e
contactor(es).
Os motores com ou sem um transdutor de tempera-
tura não operacional deverão ser protegidos da
seguinte forma:
• um sistema de protecção do motor com relé tér-
mico ou
• uma unidade de protecção do motor MP 204 e
contactor(es).
Os motores MMS não possuem um transdutor de
temperatura incorporado. Encontra-se disponível um
sensor Pt100 como acessório.
Os motores com um sensor Pt100 deverão ser pro-
tegidos da seguinte forma:
• um sistema de protecção do motor com relé tér-
mico ou
• uma unidade de protecção do motor MP 204 e
contactor(es).
Os motores sem um sensor Pt100 deverão ser pro-
tegidos da seguinte forma:
• um sistema de protecção do motor com relé tér-
mico com classe máx. de disparo 10, em confor-
midade com IEC 60947-4-1 ou
• uma unidade de protecção do motor MP 204 e
contactor(es).
5.2.3 Configurações requeridas para o sistema
de protecção do motor
Para os motores com uma unidade de protecção do
motor MP 204, a Grundfos recomenda a utilização
de uma curva de disparo especial com característi-
cas P, a uma configuração de U
1 segundo.
Para motores frios, o tempo de disparo do sistema
de protecção do motor deve ser inferior a dez segun-
dos ao quíntuplo da corrente nominal máxima do
motor.
Para todos os motores submersíveis MMS da Grun-
dfos, o tempo máximo de rampa de arranque e de
paragem é de 3 seg. (mínimo 30 Hz).
Se este requisito não for cumprido, a
Atenção
garantia do motor será invalidada.
vezes 5 durante
n
De modo a assegurar uma protecção ideal do motor
submersível, configure o sistema de protecção do
motor de acordo com as seguintes directrizes:
1. Configure a sobrecarga para a corrente nominal
máxima do motor.
2. Ligue o motor e deixe-o funcionar normalmente
durante meia hora.
3. Faça descer lentamente o indicador de escala
até atingir o ponto de corte do motor.
4. Aumente a configuração de sobrecarga em 5 %.
A configuração mais elevada permitida é a corrente
nominal máxima do motor.
Para motores bobinados para arranque estrela-triân-
gulo, configure o sistema de protecção do motor
conforme acima indicado, mas a configuração
máxima deverá ser a corrente nominal
máxima x 0,58.
O tempo de arranque mais elevado permitido para
arranque estrela-triângulo ou arranque autotransfor-
mador é de 2 segundos.
5.3 Protecção contra descargas
atmosféricas
A instalação pode ser equipada com um dispositivo
especial de protecção contra sobretensão para pro-
teger o motor contra picos de tensão nas linhas da
alimentação, caso um raio atinja algum ponto pró-
ximo. Consulte a fig. 7.
L1
L2
L3
PE
825045
Trifásico

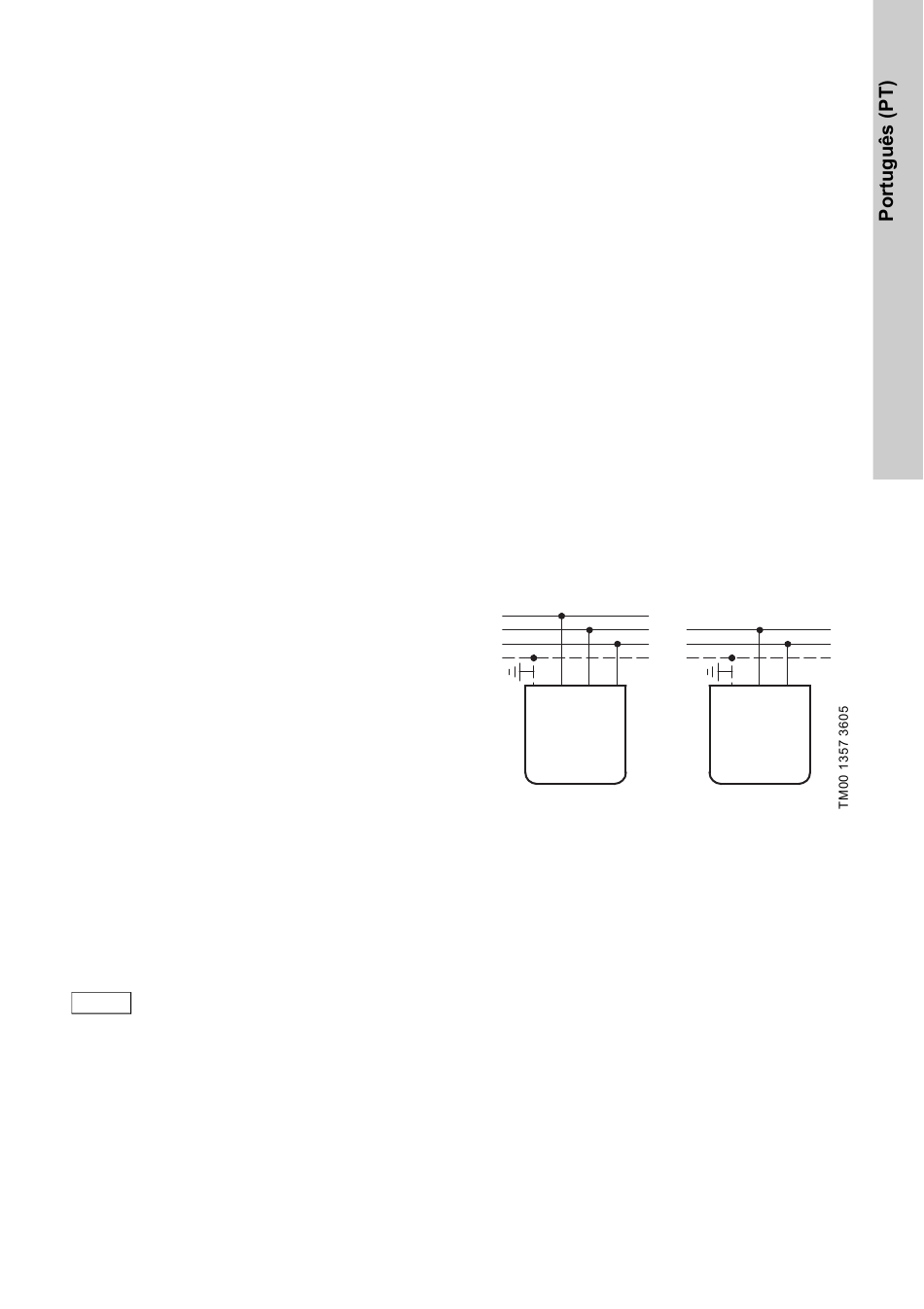

Fig. 7 Ligação de um dispositivo de protecção
contra sobretensão
Contudo, o dispositivo de protecção contra sobreten-
são não protegerá o motor contra quedas directas de
raios.
Ligue o dispositivo de protecção contra sobretensão
à instalação, o mais próximo possível do motor e
sempre em conformidade com as regulamentações
locais. Consulte a Grundfos para informações sobre
dispositivos de protecção contra descargas atmosfé-
ricas.
No entanto, os motores submersíveis MS 402 não
requerem qualquer protecção adicional contra des-
cargas atmosféricas, uma vez que são altamente
isolados.
Solicite um kit de terminais de cabo especial com um
dispositivo de protecção contra sobretensão incor-
porado para motores de 4"da Grundfos
(produto n.° 799911/799912).
L
N
PE
825017
Monofásico
