5.6.9 Frekvenční měnič
Třífázové ponorné motory mohou být připojeny na
frekvenční měnič.
K umožnění monitorování teploty
Pokyn
motoru doporučuje Grundfos instalaci
snímače Pt100 spolu s relé PR 5714.
Dovolené rozsahy frekvence: 30-50 Hz a 30-60 Hz.
Doby odezvy: maximálně 3 sekundy pro zapnutí
a vypnutí.
Provoz s frekvenčním měničem může podle druhu
měniče způsobovat zvýšenou provozní hlučnost
motoru. Při provozu s frekvenčním měničem může
být motor rovněž vystavován škodlivým napěťovým
špičkám. Tyto problémy odstraňte použitím filtru
LC nebo ideálně sinusového filtru umístěného mezi
frekvenčním měničem a motorem.
Bližší informace vám na požádání sdělí váš
dodavatel frekvenčních měničů nebo Grundfos.

6. Instalace motoru

Varování
Před započetím práce na výrobku
vypněte napájecí napětí. Zajistěte,
aby zdroj napájecího napětí nemohl
být náhodně zapnut.
7. Smontování motoru a čerpadla
1. Při manipulaci s motorem použijte trubkové
objímky.
Varování
Pokud má být motor sestaven
s čerpadlem u ústí, je nutné použít
vhodné trubkové objímky.
2. Motor umístěte do vertikální polohy u ústí.
Viz obr. 15.

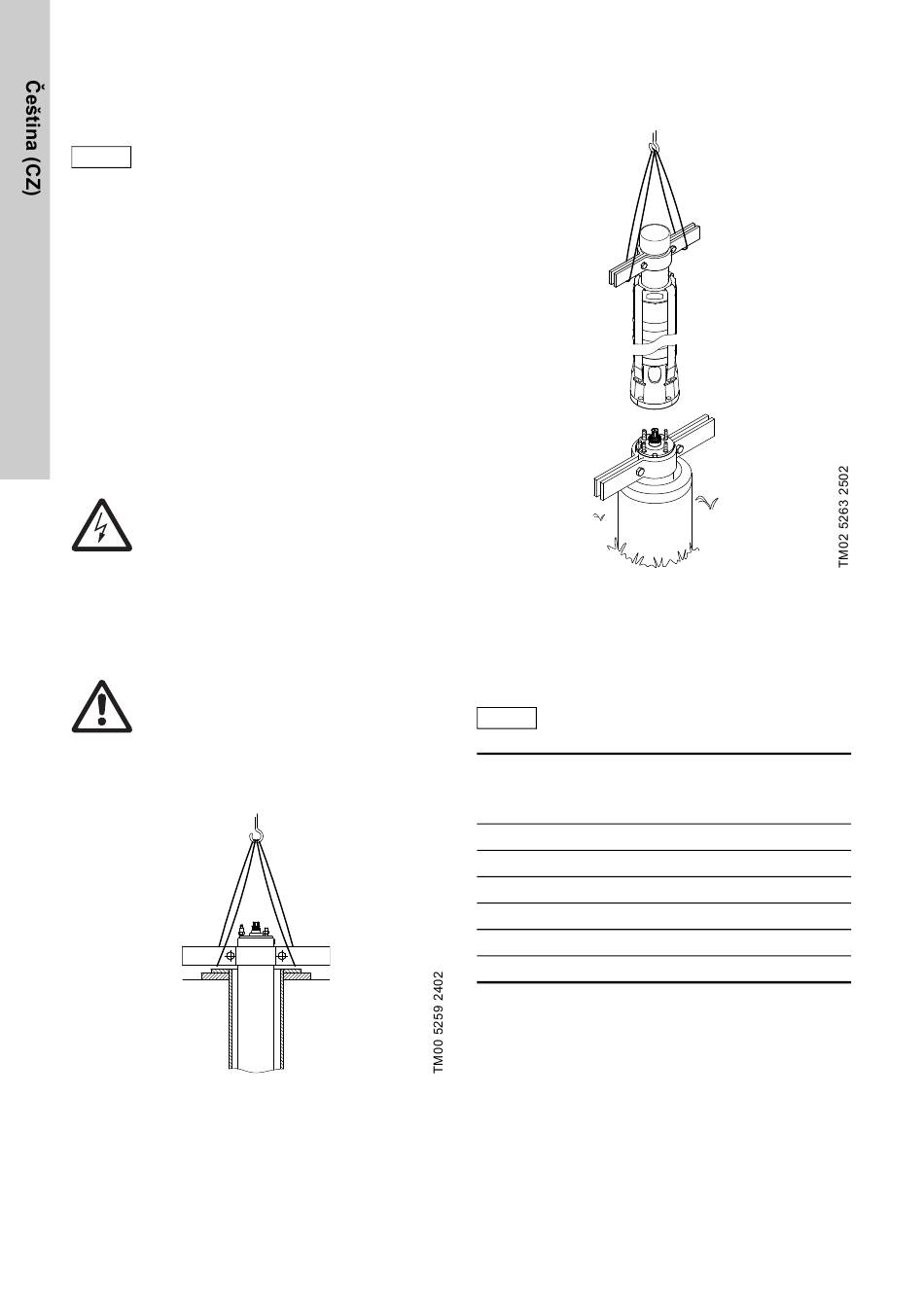

Obr. 15 Motor ve vertikální poloze
52
3. Pomocí potrubních objímek upevněných ke
stoupacímu potrubí zvedněte čerpadlo.
Viz obr. 16.
Obr. 16 Zvedání čerpadla do požadované
polohy
4. Čerpadlo umístěte navrch motoru.
5. Usaďte a střídavě dotáhněte matice točivými
momenty uvedenými dole.
Dbejte, aby spojka čerpadla a motoru
Pozor
byla v patřičné poloze.
Průměr šroubu čerpadla/motoru
5/16 UNF
1/2 UNF
M8
M12
M16
M20
Utahovací
moment
[Nm]
18
50
18
70
150
280
