5.5 Regulacija jednofaznog MS 402

Upozorenje
Monofazni potopljeni motori MS 402
od < 1,1 kW imaju ugrađenu zaštitu
motora koja ga isključuje u slučaju
previsoke temperature namotaja dok
je motor i dalje pod naponom.
Omogućite ovo kada je motor deo
kontrolnog sistema.

5.6 Povezivanje jednofaznih motora

5.6.1 2-žilni motori
MS 402 2-žilni motori imaju ugrađenu zaštitu motora
i starterski uređaj pa se stoga mogu direktno
priključiti na struju. Pogledajte sl. 9.

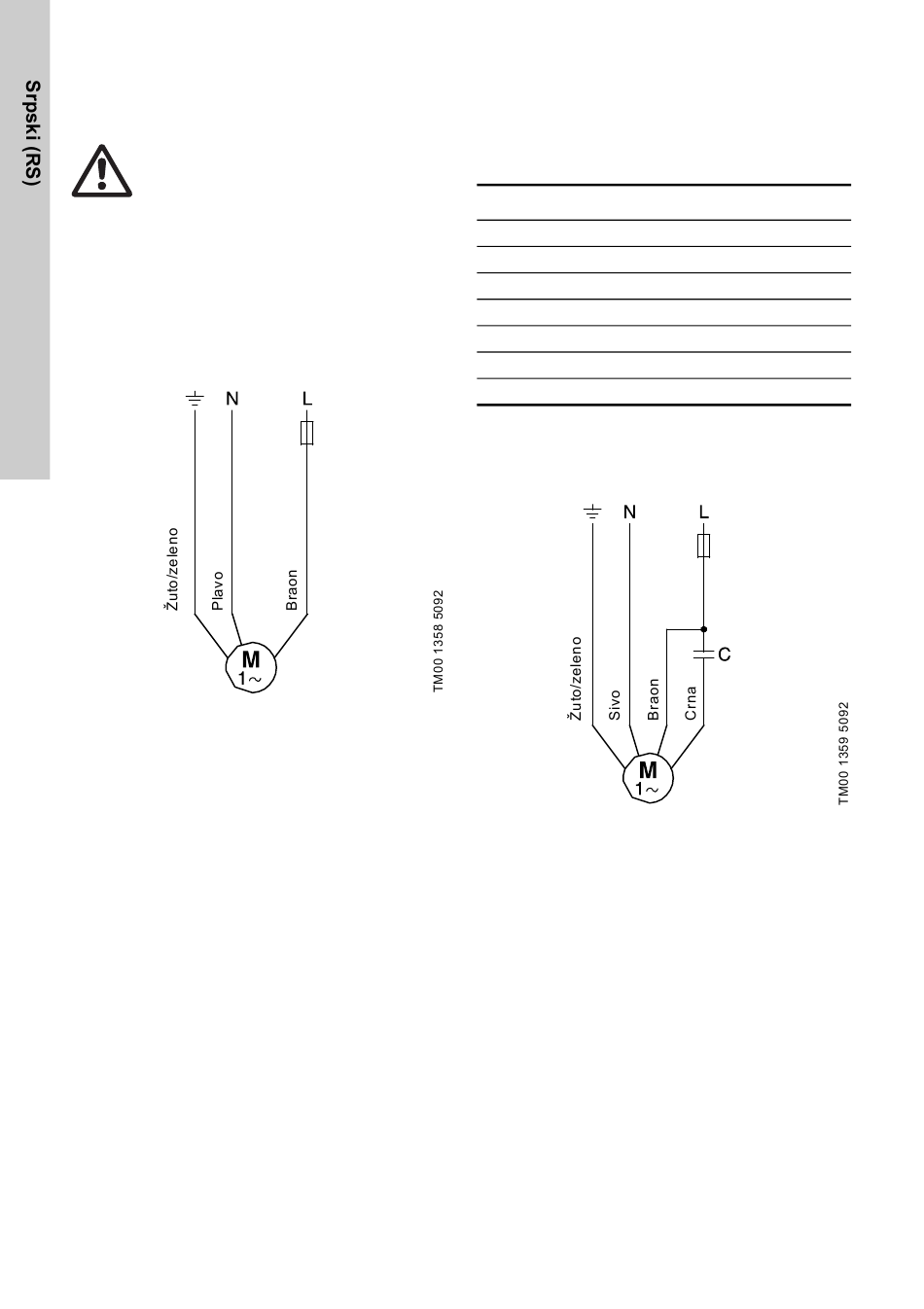

Slika 9 2-žilni motori
342
5.6.2 PSC motori
PSC motori su povezani na mrežu preko radnog
kondenzatora koji bi trebalo podesiti na konstantan
rad.
Odaberite ispravnu veličinu kondenzatora iz donje
tabele:
Motor [kW]
0,25
0,37
0,55
0,75
1,10
1,50
2,20
Motori MS 402 PSC od < 1,1 kW imaju zaštitu
motora i moraju se povezati na mrežu kao što je
prikazano na sl. 10.
Slika 10 PSC motori
Kondenzator
12,5 μF / 400 V / 50 Hz
16 μF / 400 V / 50 Hz
20 μF / 400 V / 50 Hz
30 μF / 400 V / 50 Hz
40 μF / 400 V / 50 Hz
50 μF / 400 V / 50 Hz
75 μF / 400 V / 50 Hz
