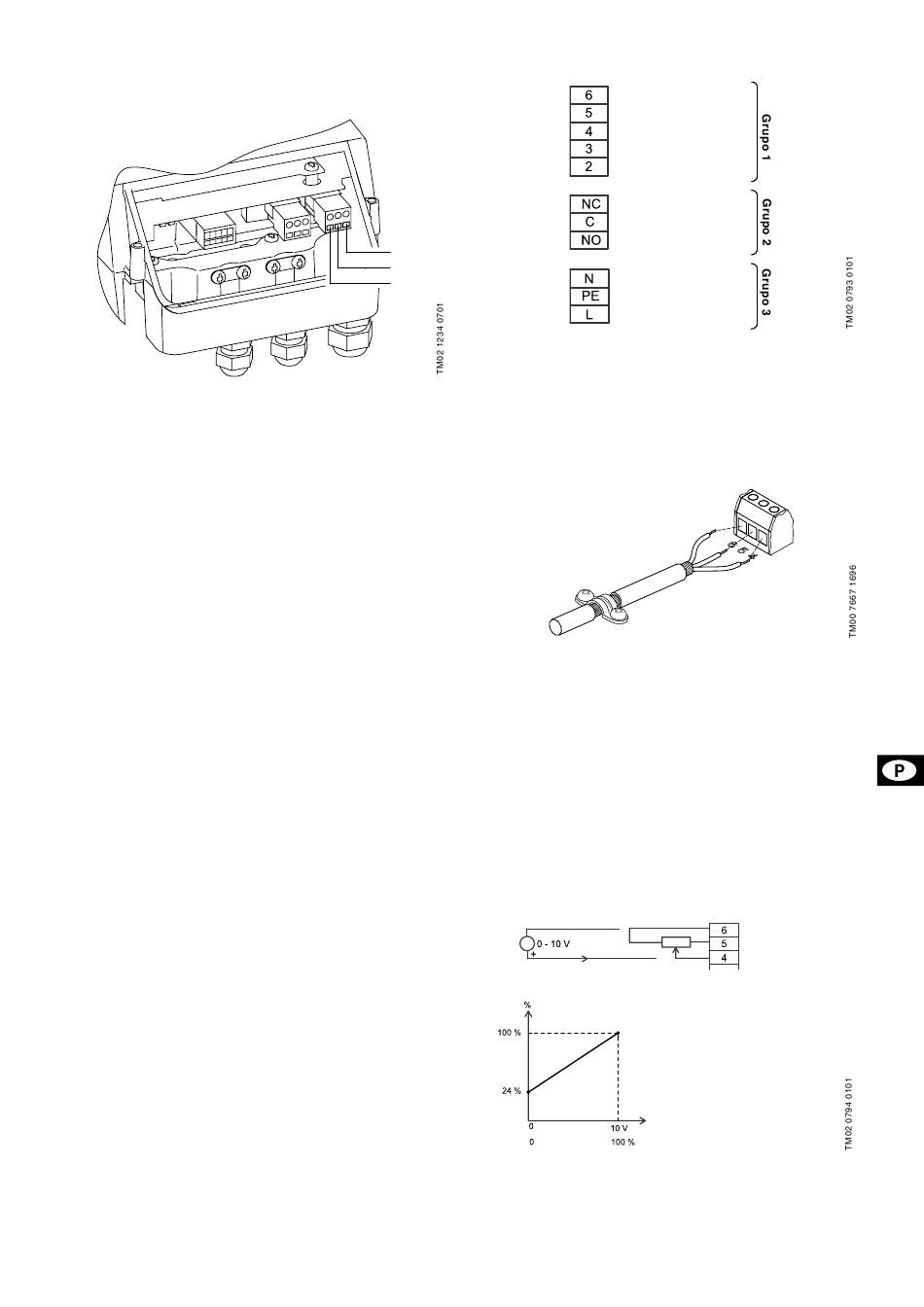

As ligações principais actuais são mostradas na fig. 2.

Fig. 2

MGE 71 e MGE 80

2.1.7 Arranque/paragem da bomba

O número de arranques e paragens através da alimentação geral
não deve exceder 4 vezes por hora.
Se desejar um maior número de arranques e paragens da
bomba, a entrada para paragem/arranque externa deve ser utili-
zada para arranques e paragens da bomba.
Quando a bomba é ligada para arranque através da alimentação,
a bomba arrancará após aprox. 5 segundos.
2.2 Outras ligações
Os terminais de contactos externos livres de potencial para ar-
ranque/paragem, sinal de ponto desejado externo e sinal do relé
são mostrados na figura 3.
Nota: Se não estiver ligado o interruptor externo, deve-se provo-
car um curto-circuito nos terminais 2 e 3 usando um condutor
curto.
Nota: Como precaução, os condutores a serem ligados nos se-
guintes grupos, têm de ser separados cada um dos outros por
isolamento reforçado em todo o seu comprimento:
1. Entradas (arranque/paragem externa e sinal de ponto pré-fi-
xado, terminais 2 a 6).
Todas as entradas (grupo 1) são internamente separadas das
partes condutoras da alimentação por isolamento reforçado e
galvanicamente separadas dos outros circuitos.
Todos os terminais de controlo são alimentados por uma ten-
são muitos baixa de protecção (TMBP), que assegura protec-
ção eléctrica contra choques.
2. Saída (relé de sinal, terminais NC, NO, C).
A saída (grupo 2) é separada galvanicamente dos outros cir-
cuitos. Por outro lado, a tensão de alimentação ou a tensão
muito baixa de protecção pode ser ligada à saída como dese-
jado.
3. Tensão de alimentação (terminais L e N).
A separação eléctrica galvânica de segurança tem de cumprir os
requerimentos para isolamento reforçado incluindo diminuição de
distâncias e folgas especificadas na norma NE 50 178.
Fig. 3
L
PE
N

2.3 Cabos de sinais

• Utilizar cabos blindados tendo uma secção mínima de
0,5 mm² e máx. 1,5 mm² para interruptor externo ligar/desligar
e sinal de ponto pré-fixado.
• As blindagens dos cabos devem ser ligadas à estrutura nas
duas pontas e bem apertado. Devem estar o mais perto possí-
vel dos terminais, fig. 4.
Fig. 4
• Os parafusos para ligação à estrutura devem estar sempre
apertados quer o cabo esteja montado ou não.
• Os condutores na caixa de terminais da bomba devem ser o
mais curto possível.

3. Controlo da bomba

A bomba pode ser ligada a sinais externos por controlo à distan-
cia para melhoramento do desempenho da bomba.

3.1 Controlo da velocidade da bomba

A velocidade da bomba pode ser ajustada através da entrada do
sinal de ponto desejado, terminal 4.
Se for possível usar um sinal externo de 0-10 V ou um potenció-
metro.
Fig. 5
Velocidade
A velocidade da bomba pode ser ajustada dentro da variação de
24% até 100%.
GND (estrutura)
+10 VDC
Entrada ponto pré-fix.
GND (estrutura)
Arranque/paragem
Relé de sinal
Ligações principais
GND (estrutura)
+10 VDC
Entr. ponto pré-fix.
Ponto pré-fix.
Potenciómetro
