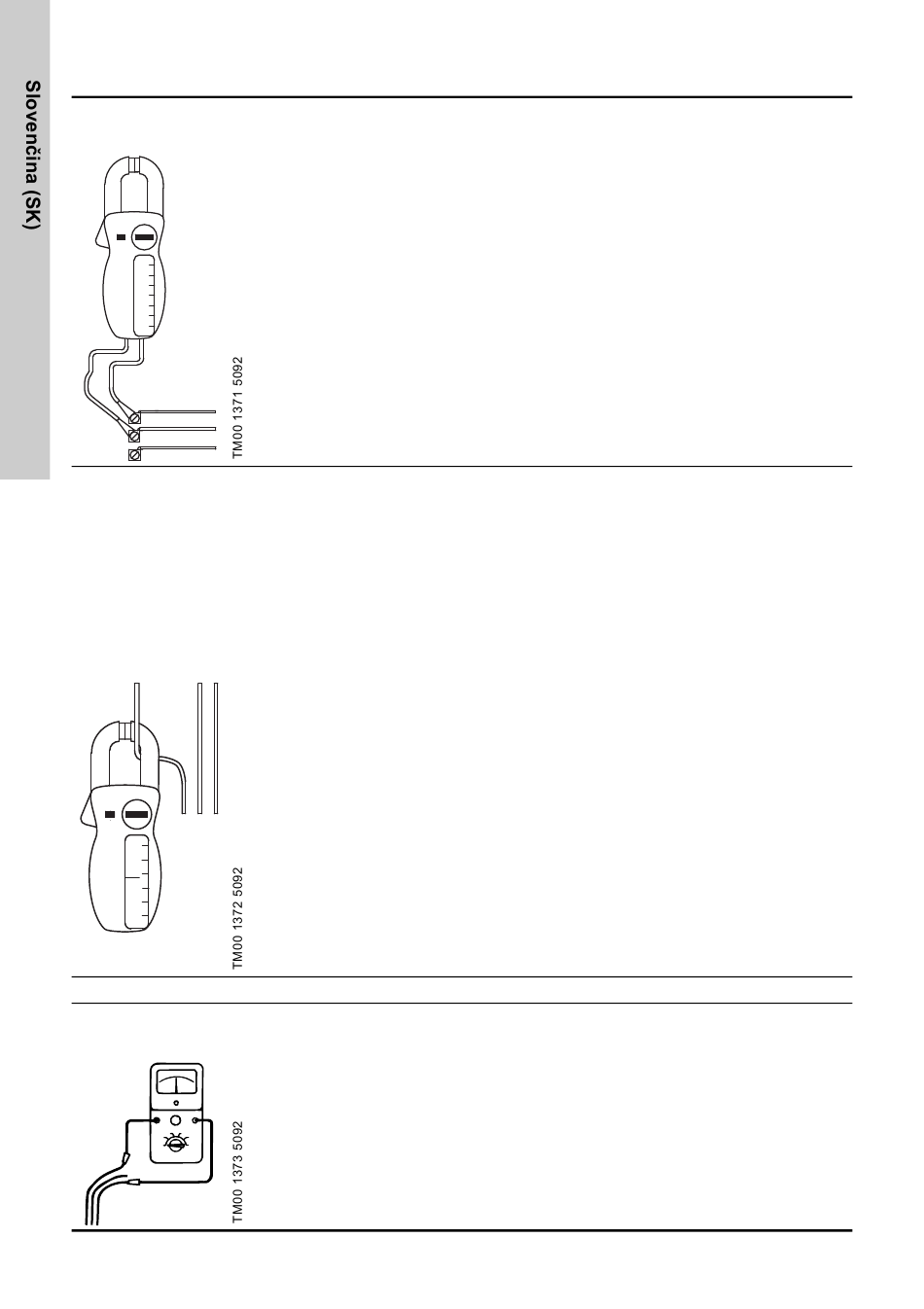

10. Preskúšanie motora a káblov
1. Napájacie
napätie
2. Energetická
spotreba
Body 3 a 4: Meranie nie je nutné, ak je napájacie napätie a energetická spotreba v normále.
3. Stav izolácie
vinutia
420
Voltmetrom zmerajte napätie
medzi fázami.
Pri jednofázových motoroch
merajte medzi fázovým
a nulovým vodičom alebo
medzi dvoma fázami podľa
typu prívodu napájacieho
napätia. Pripojte voltmeter
k svorkám v motorového
ochranného ističa.
Zmerajte prúd v každej fáze za
prevádzky čerpadla pri
konštantnej dopravnej výške
(pokiaľ je to možné pri najviac
zaťaženom výkone motora).
Maximálny prevádzkový prúd
je uvedený na typovom štítku.
Odpojte ponorný kábel od
ochranného motorového
ističa. Zmerajte stav izolácie
vinutia medzi vodičmi kábla.
Napätie by malo byť pri zaťažení motora v rozsahu
stanovenom v časti 5.1 Všeobecné
Motor môže byť rozpálený v prípade, že sú väčšie
rozdiely v napätí. Veľké kolísanie v napätí ukazuje
zlý napájací zdroj a motor by sa mal vypnúť, kým
bude chyba odstránená.
Pri trojfázových motoroch nesmie rozdiel medzi
nameranou hodnotou prúdu vo fáze s najvyššou
spotrebou a hodnotou prúdu vo fáze s najnižšou
spotrebou prekročiť 5 %. Pokiaľ je tento rozdiel
vyšší alebo ak je nameraná hodnota prúdu vyššia
než menovitý prúd, môže to byť spôsobené
nasledovnými poruchovými stavmi:
• Kontakty ochranného motorového ističa sú
spálené.
– Vymeňte kontakty alebo ovládaciu skrinku pre
prevádzku na jednu fázu.
• Chybný spoj vodičov, pravdepodobne v káblovej
spojke.
– Pozri bod 3.
• Príliš vysoké alebo príliš nízke sieťové napätie.
– Pozri bod 1.
• Skratované alebo čiastočne rozpojené vinutia
motora.
– Pozri bod 3.
• Preťaženie motora spôsobené poškodeným
čerpadlom.
– Vytiahnite čerpaciu zostavu kvôli oprave.
• Stav izolácie vinutia motora sa príliš líši od
povolenej hodnoty (trojfázové prevedenie).
– Zmeňte sled fáz na dosiahnutie
rovnomernejšieho zaťaženia motora. Ak to
nepomôže, postupujte podľa bodu 3.
Trojfázové motory: Rozdiel nesmie medzi
najvyššou a najnižšou nameranou hodnotou
prekročiť 10 %. Ak je odchýlka väčšia, vytiahnite
čerpaciu zostavu. Zmerajte zvlášť parametre
motora, motorového kábla a ponorného kábla
a chybné súčasti opravte/vymeňte.
Poznámka: Pri jednofázových motoroch
v prevedení s troma vodičmi sa u prevádzkového
vinutia predpokladá najnižšia hodnota izolačného
odporu.
informácie.
