5.6.3 Motores de 3 cables
Los motores MS 402 de 3 cables incorporan protec-
ción de motor y deben conectarse a la red eléctrica a
través de una caja de control Grundfos SA-SPM 5, 7
u 8 sin protección de motor.
Los motores MS 4000 de 3 cables deben conectarse
a la red eléctrica a través de una caja de control
Grundfos SA-SPM 5, 7 u 8 con protección de motor.
Si se utiliza un interruptor diferencial para la protec-
ción del motor, la conexión eléctrica deberá llevarse
a cabo según lo descrito a continuación.
5.6.4 Comprobación del sentido de giro
Una vez conectado el motor al suministro eléctrico,
determine el sentido de giro correcto siguiendo los
pasos descritos a continuación:
1. Agregue unas gotas de agua al cierre del eje
antes del arranque.
2. Arranque el motor y compruebe el sentido de giro
observando el eje del motor. Las bombas
Grundfos SP deben girar en sentido contrario a
las agujas del reloj.
3. Compare el resultado del punto 1 con la
demanda de la bomba.
4. Intercambie dos de las conexiones de fase si el
sentido de giro es incorrecto. En motores bobina-
dos para arranque en estrella-triángulo, cambie
U1 por V1 y U2 por V2.
118
5.6.5 Motores bobinados para arranque directo
en línea
La conexión de los motores sumergibles Grundfos
bobinados para arranque directo en línea se muestra
en la tabla siguiente y en la fig. 11.
Cable/conexión
Red eléc-
trica
Motores Grundfos de 4" y 6"
PE PE (amarillo/verde)
L1
L2
L3
Compruebe el sentido de giro según lo descrito en la
sección 5.6.4 Comprobación del sentido de
PE L1 L2
PE U
M
3

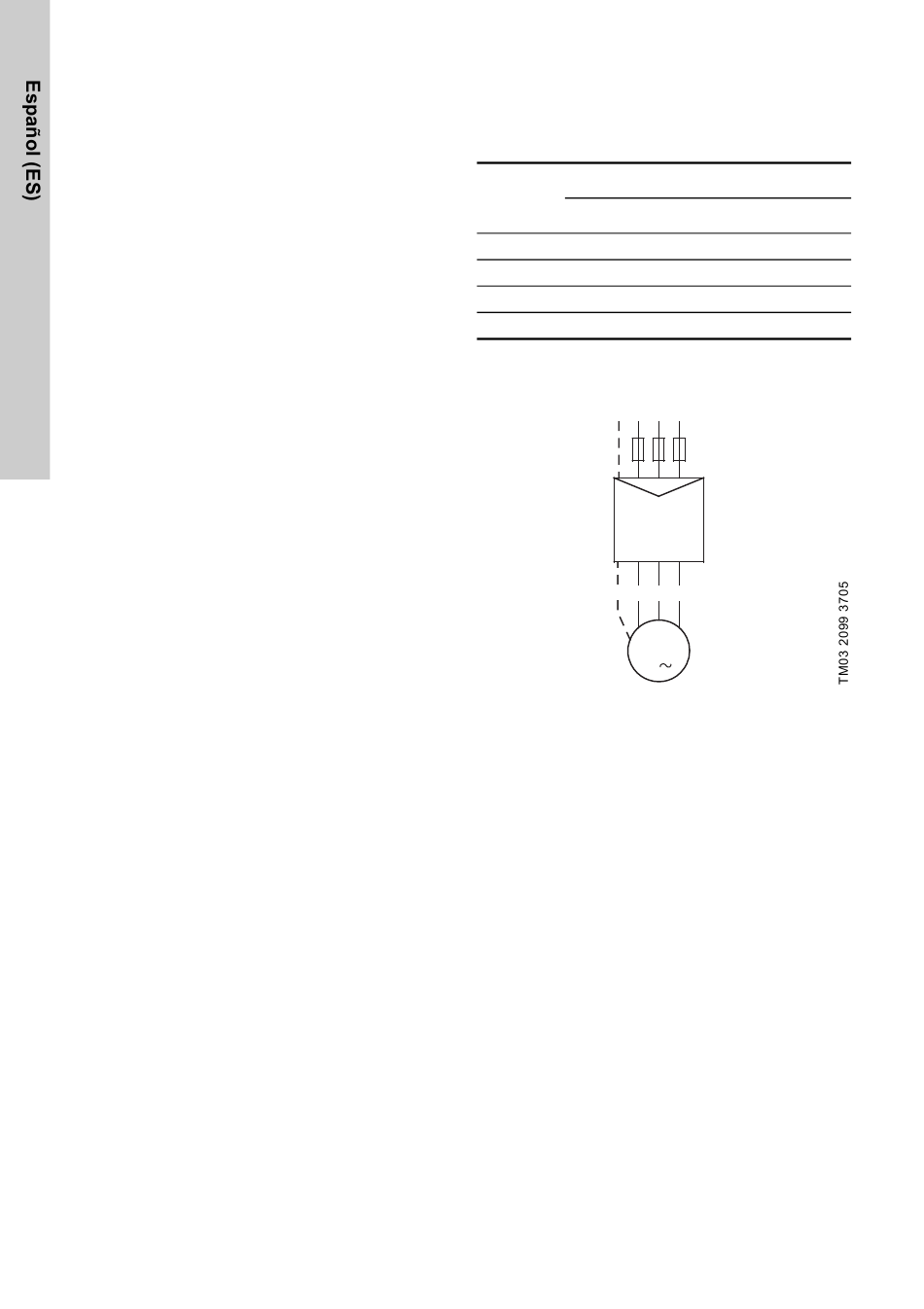

Fig. 11 Motores bobinados para arranque
directo en línea
U (marrón)
V (negro)
W (gris)
giro.
L3
V W
