5.5 Ühefaasilise MS 402 juhtimine
Hoiatus
Ühefaasilised MS 402 tüüpi
sukelmootorid < 1,1 kW sisaldavad
mootorikaitset, mis lülitab mootori
välja mähise liiga kõrge temperatuuri
korral, samas jätkub mootori pingega
varustamine. Võimaldage seda juhul,
kui mootor moodustab osa
juhtimissüsteemist.
5.6 Ühefaasiliste mootorite ühendamine
5.6.1 2-juhtmelised mootorid
Grundfosi 2-juhtmelised MS 402 tüüpi mootorid
sisaldavad mootorikaitset ja käivitusseadet ning
seepärast saab need ühendada otse vooluvõrku.
Vt joonist 9.

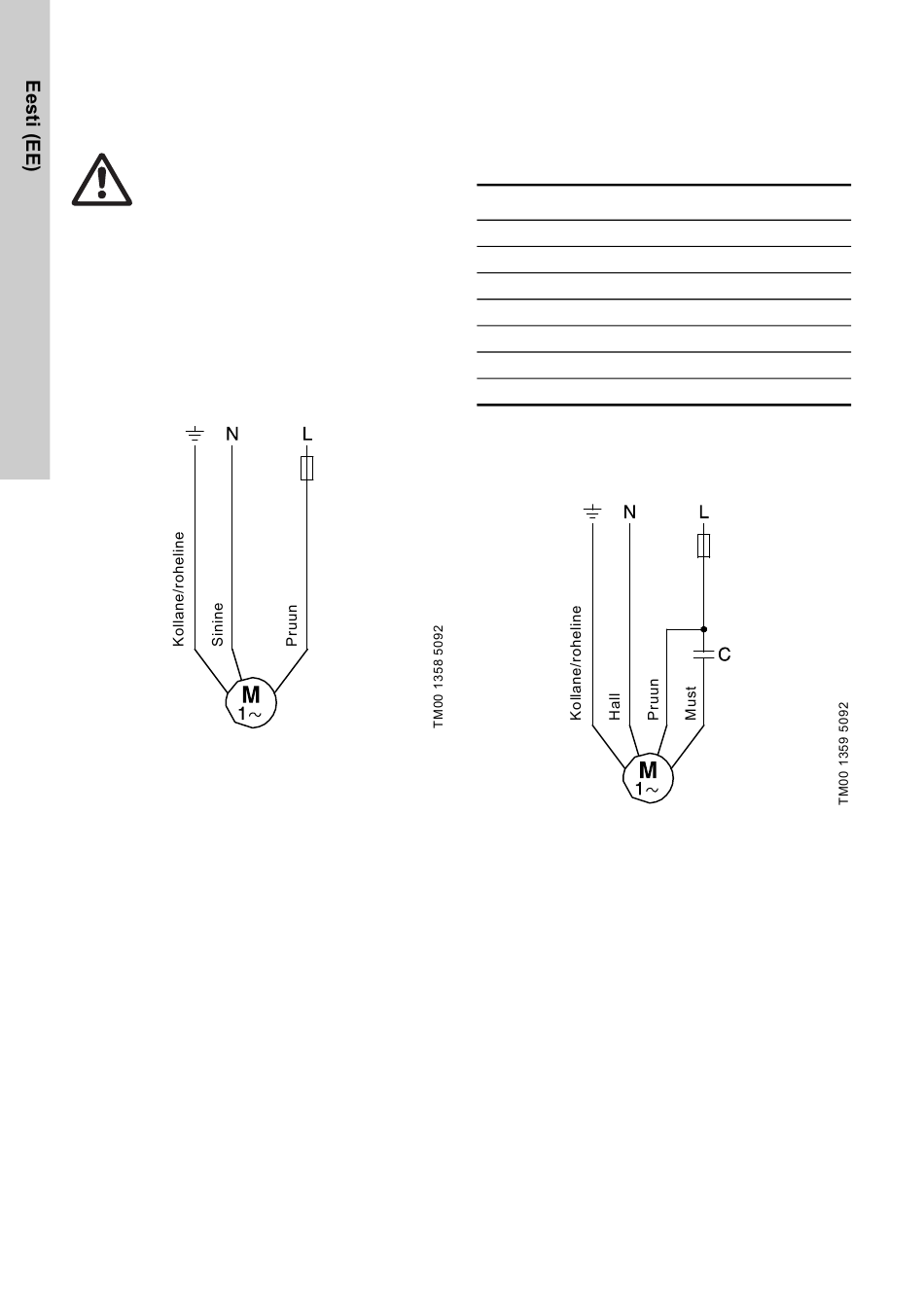

Joonis 9 2-juhtmelised mootorid
100
5.6.2 PSC-mootorid
PSC-mootorid on vooluvõrku ühendatud
töökondensaatori kaudu, mis tuleks mõõtmestada
pidevaks töötamiseks.
Valige järgmisest tabelist välja õige suurusega
kondensaator:
Mootor [kW]
0,25
0,37
0,55
0,75
1,10
1,50
2,20
MS 402 PSC tüüpi mootorid < 1,1 kW sisaldavad
mootorikaitset ja nad tuleb ühendada vooluvõrku
joonisel 10 näidatud viisil.
Joonis 10 PSC-mootorid
Kondensaator
12,5 μF / 400 V / 50 Hz
16 μF / 400 V / 50 Hz
20 μF / 400 V / 50 Hz
30 μF / 400 V / 50 Hz
40 μF / 400 V / 50 Hz
50 μF / 400 V / 50 Hz
75 μF / 400 V / 50 Hz
