5.6.6 Motorer lindade för Y/D-start
Tabellen nedan och figur
Grundfos dränkbara motorer lindade för Y/D-start..
Anslutning
PE
U1
V1
W1
W2
U2
V2
Kontrollera rotationsriktningen enligt beskrivningen i
avsnitt 5.6.4 Kontroll av rotationsriktning.
PE L1 L2
W2 U2
PE U1 V1
3

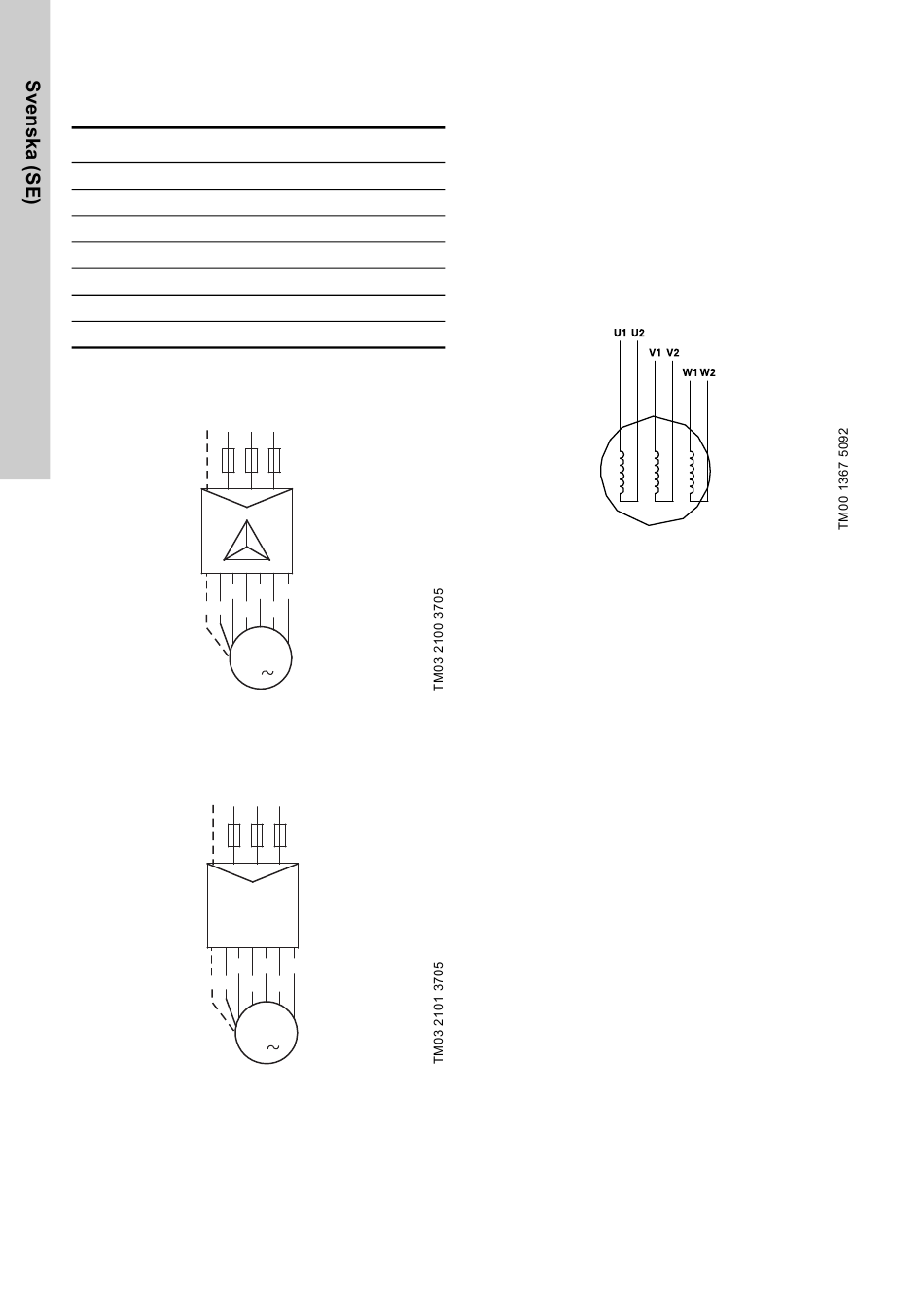

Fig. 12 Motorer lindade för Y/D-start
Om inte Y/D-start krävs, utan direktstart, ska de
dränkbara motorerna anslutas enligt figur 13.
PE L1
W2 U2
PE U1 V1
Fig. 13 Motorer lindade för direktstart
382
12 visar hur du ansluter
Grundfos 6'' motorer
Gul/grön
Brun
Svart
Grå
Brun
Svart
Grå
L3
V2
W1
M
L2 L3
V2
W1
M
3
5.6.7 Anslutning om kablar/plintar inte är märkta
Följ anvisningarna nedan om det inte framgår hur de
enskilda ledarna ska anslutas till elnätet för att
åstadkomma korrekt rotationsriktning:
Motorer lindade för direktstart
Anslut motorn till elnätet.
Kontrollera sedan rotationsriktningen enligt beskriv-
ningen i avsnitt 5.6.4 Kontroll av
Motorer lindade för Y/D-start
Kontrollera motorlindningarna med ohmmeter och
märk ledarna för respektive lindning därefter: U1-U2,
V1-V2 och W1-W2. Se figur 14.
Fig. 14 Oidentifierad kabelmärkning/
anslutning - motorer lindade för
Y/D-start
Om Y/D-start krävs ska ledarna anslutas enligt
figur 12.
Om direktstart krävs ska ledarna anslutas enligt
figur 13.
Kontrollera sedan rotationsriktningen enligt beskriv-
ningen i avsnitt 5.6.4 Kontroll av
5.6.8 Mjukstartare
Grundfos rekommenderar att man bara använder
mjukstartare som styr spänningen på samtliga tre
faser och som har en förbikopplingskontakt.
Ramptider: Högst 3 sekunder.
Mer information kan fås från leverantören av mjuk-
startaren eller från Grundfos.
rotationsriktning.
rotationsriktning.
