5.6.3 3-žilni motori
MS 402 3-žilni motori imaju ugrađenu zaštitu motora
i trebalo bi da se povežu na mrežu preko Grundfos
kontrolne kutije SA-SPM 5, 7 ili 8 bez zaštite motora.
MS 4000 3-žilni motori moraju se povezati na mrežu
preko Grundfos kontrolne kutije SA-SPM 5, 7 ili 8 sa
zaštitom motora.
Kada se koristi konvencionalni automatski prekidač
zaštite motra, elektirčno povezivanje treba da se
sprovede kao što je prikazano ispod.

5.6.4 Kontrola smera rotacije

Kada se motor priključi na napajanje strujom,
utvrdite ispravan pravac okretanja na sledeći način:
1. Pre uključivanja stavite nekoliko kapi vode na
zaptivku vratila.
2. Pokrenite motor i proverite smer rotacije
gledajući vratilo motora. Kod Grundfos SP pumpi
smer okretanja mora biti suprotan od kretanja
kazaljki na satu.
3. Uporedite rezultate iz tačke 1 sa zahtevima
pumpe.
4. Zamenite dve faze ako je smer okretanja
pogrešan. Ukoliko su motori namotani za zvezda-
trougao startovanje, zamenite U1 sa V1 i U2 sa
V2.
5.6.5 Motori namotani za direktno on-line
startovanje
Povezivanje Grundfos potopljenih motora
namotavanih za direktno on-line paljenje prikazano
je u tabeli i na slici 11.
Kabl/priključak
Vodovi
Grundfos 4" i 6" motori
PE PE (žuto/zelena)
L1
L2
L3
Pravac rotacije proverite kao što je opisano
ispod 5.6.4 Kontrola smera
PE L1 L2
PE U
M
3

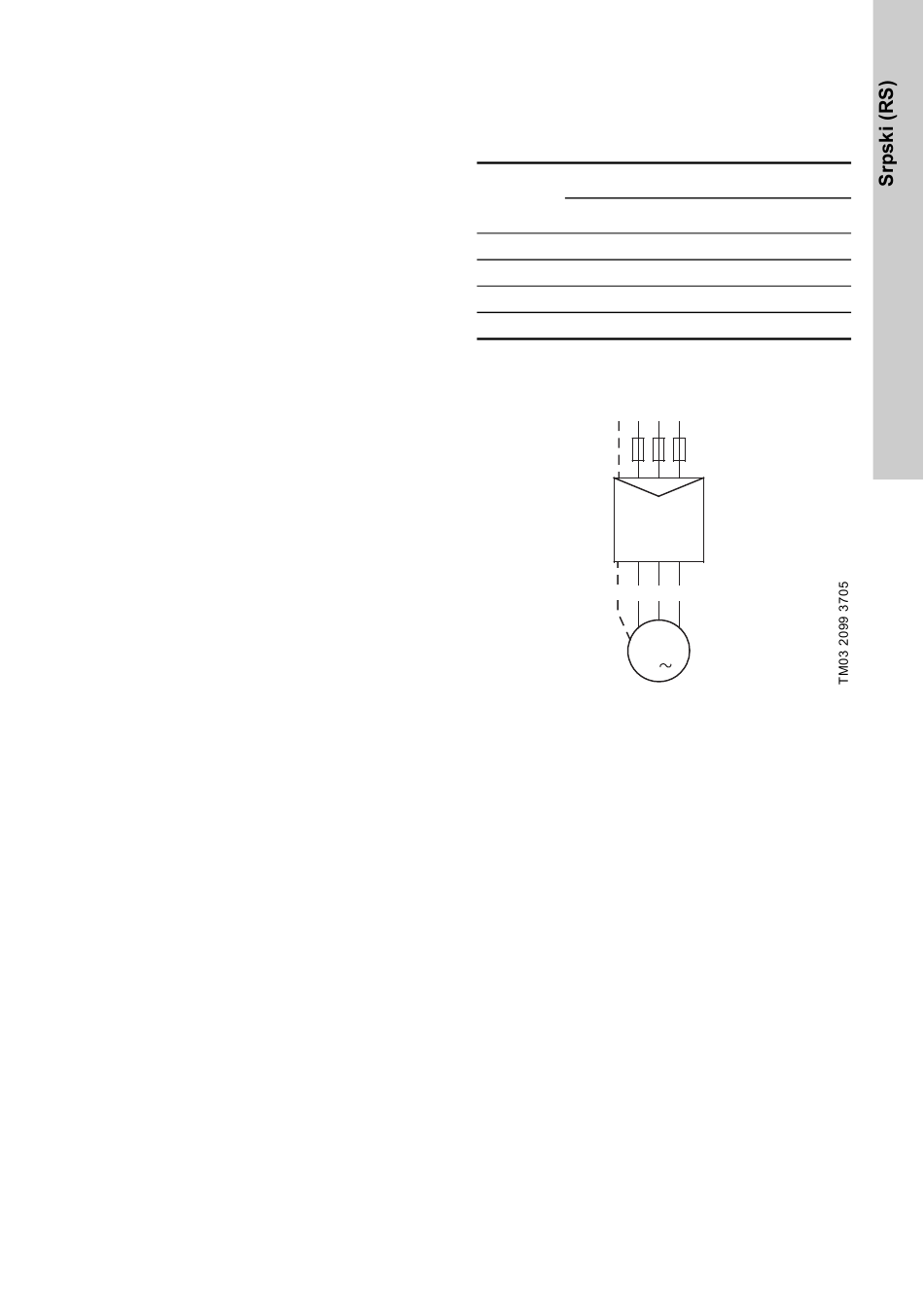

Slika 11 Motori namotani za direktno on-line
startovanje
U (braon)
V (crna)
W (siva)
rotacije.
L3
V W
